Surligner: | Une unité de PCB RF,25 mil PCB à haute fréquence,Matériau de PCB à haute fréquence d'immersion en or |
---|

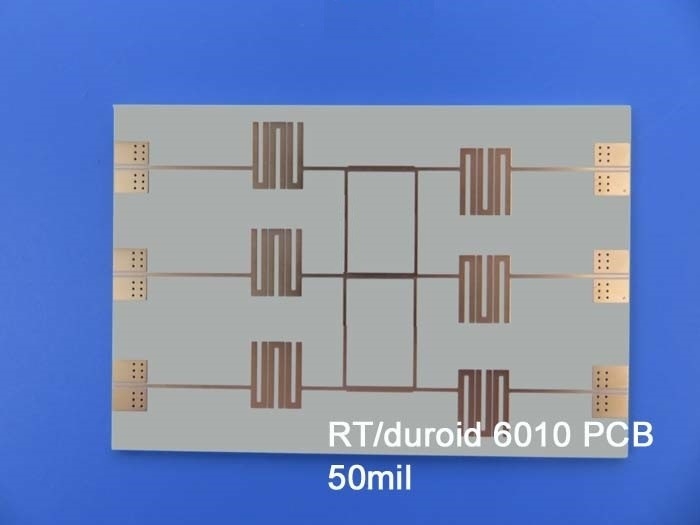

Nous sommes heureux de partager le PCB nouvellement livré, avec des composites en PTFE céramique RT/duroïde 6010.2LM, réputés pour leurs performances exceptionnelles.la réduction de la taille du circuit est facilitée tout en maintenant une fonctionnalité optimaleUn facteur de dissipation ultra-faible de 0,0023 à 10 GHz assure un fonctionnement efficace, en particulier dans les applications de bande X ou à basse fréquence.assurant un revêtement fiable à travers les trous dans les panneaux multicouchesFonctionnant dans une plage de température de -40°C à +85°C, ce PCB est conçu pour résister à des conditions environnementales variables.
Les principales caractéristiques et avantages sont les suivants:
- Réduction de la taille du circuit facilitée par une constante diélectrique élevée
- Opération efficace avec une perte de signal minimale, idéale pour la bande X ou moins
- Plaqué fiable à travers les trous en raison de la faible expansion de l'axe Z
- Réduction de l'impact de l'humidité sur les pertes électriques grâce à une faible absorption d'humidité
- Des performances de circuit cohérentes avec un contrôle étroit de l'élasticité et de l'épaisseur
Le PCB est une conception rigide à deux couches avec un poids de cuivre fini de 35um. Il utilise un matériau diélectrique RT/duroïde 6010.2LM, mesurant 25 mil (0,635 mm) d'épaisseur.Les deux côtés du PCB ont un poids de cuivre fini de 35um. Avec une épaisseur de panneau fini de 0,8 mm, il offre une solution compacte et légère. La trace minimale / espace est de 8/9 mil, et la taille minimale du trou est de 0,4 mm. Aucune voie aveugle ou enfouie n'est présente.La finition de surface de l'immersion en or assure des performances de haute qualité et fiablesLes tests de sérigraphie, de masque de soudure et d'électricité ne sont pas effectués.
Statistiquement, le PCB comprend 21 composants, 35 plaquettes totales, 18 plaquettes à trous, 17 plaquettes SMT supérieures et pas de plaquettes SMT inférieures.
Pour toute question technique ou toute autre information, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com.Nous sommes fiers de fournir un service client exceptionnel.
Notre service couvre les clients du monde entier, permettant aux individus de divers endroits de bénéficier de nos PCB haute performance.
Ce PCB trouve ses applications dans divers domaines, y compris les antennes de patch, les systèmes de communication par satellite, les amplificateurs de puissance, les systèmes d'évitement de collision des avions et les systèmes d'alerte radar au sol.
Mettez à jour vos conceptions électroniques avec nos circuits imprimés fiables et performants.
Constante diélectrique,ε procédé | 10.2 ± 0.25 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrées | |
Constante diélectrique | 10.7 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
Coefficient thermique de ε | - 425 | Z | en ppm/°C | -50°C à 170°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
Résistance au volume | 5 x 105 | Je vous en prie. | Une | IPC 2.5.17.1 | |
Résistance de surface | 5 x 106 | Je vous en prie. | Une | IPC 2.5.17.1 | |
Propriétés de traction | ASTM D638 (0,1/min. taux de déformation) | ||||
Module de Young | 931 ((135) 559 ((81) | X et Y | MPa (kpsi) | Une | |
Le stress suprême | 17(2.4) 13(1.9) | X et Y | MPa (kpsi) | Une | |
La dernière souche | 9 à 15 7 à 14 | X et Y | % | Une | |
Propriétés de compression | ASTM D695 (taux de déformation 0,05/min) | ||||
Module de Young | 2144 (311) | Z | MPa (kpsi) | Une | |
Le stress suprême | 47 (6.9) | Z | MPa (kpsi) | Une | |
La dernière souche | 25 | Z | % | ||
Module de flexion | 4364 (633) 3751 (544) | X | MPa (kpsi) | Une | Pour l'utilisation dans les machines de traitement de l'air |
Le stress suprême | 36 (5.2) 32 (4.4) | X et Y | MPa (kpsi) | Une | |
Déformation sous charge | 0Un.261.3 | Z Z | % | 24 heures / 50°C / 7MPa 24 heures / 150°C / 7MPa | Pour l'utilisation dans les machines de traitement de l'air |
Absorption de l'humidité | 0.01 | % | D48/50°C 0,050" ((1,27 mm) d'épaisseur | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
Conductivité thermique | 0.86 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
Coefficient de dilatation thermique | 24 24 47 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
Td | 500 | °C TGA | Pour l'utilisation dans les machines de traitement de l'air | ||
Densité | 3.1 | g/cm3 | Pour les appareils à commande numérique | ||
Température spécifique | 1.00 ((0.239) | j/g/k (BTU/ib/OF) |
Calculé | ||
Peau de cuivre | 12.3 (2.1) | Plie (N/mm) | après flottation de soudure | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
Intégrabilité | V-0 | Les produits | |||
Compatible avec les procédés sans plomb | - Oui, oui. |
Matériau du PCB: | Composite céramique-PTFE |
Désignateur: | NT1droid |
Constante diélectrique: | 10.2 ± 0,25 (processus); 10.7 (conception) |
Nombre de couches: | 1 couche, 2 couches |
Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Épaisseur diélectrique: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) ou plus |
Taille des PCB: | ≤ 400 mm x 500 mm |
Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'argent immersion, le OSP. |
Exploration des progrès de la RT duroïde 6010 dans les PCB à haute performance
RT duroid 6010 est apparu comme un changeur de jeu dans le monde de la technologie des PCB, portant la conception électronique à de nouveaux sommets d'efficacité et de fiabilité.Examinons les principales caractéristiques et avantages qui font du duroïde RT 6010 un choix privilégié pour les applications de PCB haute performance.
RT duroïde 6010: matériau de PCB à haute performance
RT duroid 6010 est un matériau de pointe spécialement conçu pour les PCB hautes performances.Examinons les caractéristiques et les avantages exceptionnels qui distinguent le duroïde RT 6010 des matériaux PCB traditionnels.
Principales caractéristiques et avantages du duroïde RT 6010
RT duroid 6010 offre une gamme de caractéristiques et d'avantages clés qui en font un choix privilégié pour les applications de PCB hautes performances.et la résistance mécanique ne sont que quelques-uns des avantages qui le distinguentExaminons ces caractéristiques plus en profondeur et comprenons comment elles contribuent aux performances globales du RT duroid 6010.
Compréhension de la constante diélectrique et du facteur de dissipation du duroïde RT 6010
La constante diélectrique et le facteur de dissipation sont des paramètres cruciaux pour les applications à haute fréquence.Dans cette section, nous explorons l'importance de ces propriétés et comment le duroïde RT 6010 surpasse les autres matériaux en termes d'intégrité du signal et de performance.
Propriétés thermiques et fiabilité du duroïde RT 6010 dans des environnements difficiles
Les PCB sont souvent confrontés à des environnements thermiques difficiles et leurs performances peuvent être fortement affectées par les variations de température.RT duréide 6010 est caractérisé par une stabilité thermique impressionnante et un faible coefficient de dilatation thermiqueDans cette section, nous approfondissons les propriétés thermiques du RT duroid 6010 et sa capacité à résister à des environnements exigeants.
Propriétés électriques et mécaniques du duroïde 6010 RT pour des performances améliorées
Le duroïde 6010 offre des propriétés électriques et mécaniques exceptionnelles qui contribuent à des performances supérieures des PCB.avec d'excellentes propriétés de traction et de flexionDans cette section, nous explorons les attributs spécifiques du duroïde RT 6010 qui améliorent ses performances électriques et mécaniques.
Examen des propriétés de compression et de flexion du duroïde 6010
Les PCB sont souvent soumis à des contraintes et des charges mécaniques importantes au cours de leur durée de vie..Dans cette section, nous examinons la résistance à la compression et à la flexion du duroïde RT 6010 et son impact sur les performances des PCB.
Absorption de l'humidité et conductivité thermique du duroïde 6010
L'absorption de l'humidité et la conductivité thermique sont des considérations importantes dans la conception des PCB.Dans cette section, nous approfondissons les caractéristiques d'absorption de l'humidité et la conductivité thermique du duroïde RT 6010, en soulignant leur importance dans le maintien des performances et de la longévité des PCB.
Coefficient de dilatation thermique et Tg du durouide RT 6010
Le coefficient de dilatation thermique (CTE) et la température de transition du verre (Tg) jouent un rôle clé dans la détermination de la fiabilité et de la stabilité des PCB.le rendant très résistant aux contraintes thermiques et garantissant des performances à long termeDans cette section, nous explorons la CTE et la Tg du duroïde RT 6010 et leur incidence sur la fiabilité des PCB.
Compatibilité avec les procédés sans plomb: RT avantages environnementaux du duroïde 6010
La compatibilité des matériaux PCB avec les procédés sans plomb devient cruciale à mesure que les réglementations environnementales deviennent plus strictes.fournir une solution écologique sans compromettre les performancesDans cette section, nous discutons de la compatibilité sans plomb du duroïde RT 6010 et de ses avantages pour l'environnement.
RT le duroïde 6010 représente une avancée significative dans les matériaux PCB à haute performance.Il est donc idéal pour les applications électroniques exigeantes.En exploitant la puissance de RT duroid 6010, les concepteurs peuvent débloquer de nouveaux niveaux de performance, de fiabilité et d'efficacité dans leurs projets de PCB.
