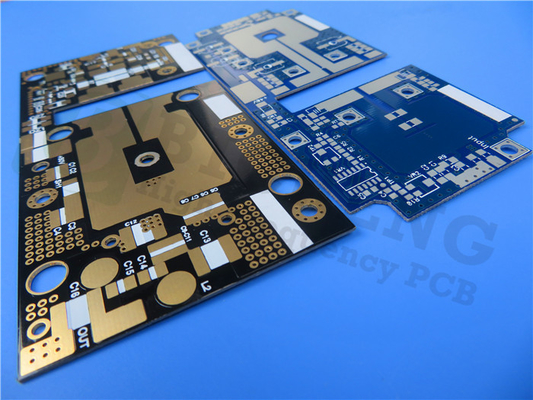

Aujourd'hui, nous sommes heureux de partager avec vous notre PCB récemment livré. une solution de pointe fournie pour répondre aux exigences exigeantes des applications de haute performance.,En tant que matériau composite rempli de céramique à base de PTFE, ce PCB offre une conductivité thermique exceptionnelle, une stabilité diélectrique et une fiabilité dans une large plage de températures.
Principales caractéristiques:
- La "meilleure conductivité thermique de sa catégorie" (1,0 W/mK) et la stabilité constante diélectrique (-9 ppm/°C) assurent une dissipation de chaleur efficace et une transmission fiable du signal même dans des environnements difficiles.
- La tangente à très faible perte offre une efficacité d'amplificateur ou d'antenne plus élevée, permettant des performances supérieures dans les applications critiques.
- un prix abordable pour les applications commerciales, ce qui en fait une solution accessible sans compromettre la qualité ou les performances.
- Plus facile à percer que les laminés traditionnels, grâce à sa construction en verre tissé épais et dense.
- Une résistance élevée à la pellicule assure une adhésion fiable du cuivre, ce qui est crucial pour les applications sous pression thermique.
Détails de construction:
Ce circuit imprimé rigide à deux couches est doté d'un noyau TC350 avec des couches de cuivre des deux côtés.6 mm et un poids de cuivre fini de 1 oz (1.4 mils) sur les couches extérieures, ce PCB réalise l'équilibre parfait entre performance et souplesse.fournissant une excellente soudabilité et une résistance à la corrosion.
Les avantages:
- Dissipation et gestion de la chaleur: la conductivité thermique exceptionnelle de ce PCB permet une dissipation de chaleur efficace,prévenir la surchauffe et assurer des performances optimales même dans des applications exigeantes.
- Amélioration du traitement et de la fiabilité: grâce à sa faible perte de tangente et à sa stabilité diélectrique, ce PCB améliore l'intégrité du signal, réduit les pertes et améliore la fiabilité globale du système.
- Grandes tailles de panneau pour la mise en page de circuits multiples: Ce PCB permet de mettre en place plusieurs circuits dans un seul panneau, réduisant les coûts de traitement et maximisant l'efficacité.
Applications typiques:
- Amplificateurs de puissance, filtres et coupleurs: Ce PCB est idéal pour les applications à haute puissance qui nécessitent une dissipation de chaleur efficace et une transmission fiable du signal.
- Amplificateurs montés sur tour (TMA) et amplificateurs montés sur tour (TMB): Grâce à ses excellentes propriétés de gestion thermique, ce PCB assure des performances fiables dans les applications montées sur tour.
- Antennes à cycle thermique: la stabilité diélectrique du PCB le rend adapté aux antennes sensibles à la dérive diélectrique causée par les variations de température.
- Combinateur à micro-ondes et diviseurs de puissance: ce PCB offre les performances et la fiabilité nécessaires pour les combinateurs à micro-ondes et les diviseurs de puissance dans des environnements exigeants.
Qualité et soutien:
Nos PCB respectent les normes de qualité IPC-Classe 2, ce qui garantit une fiabilité et des performances élevées.Pour les questions techniques, veuillez contacter Ivy à sales10@bichengpcb.com.
| Les biens immobiliers | Unités | Valeur | Le test Merthod |
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) | |||
| @ 1 MHz | - Je ne sais pas. | 3.50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @1,8 GHz | - Je ne sais pas. | 3.50 | CAVITÉ de résonance |
| @10 GHz | - Je ne sais pas. | 3.50 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | |||
| @ 1 MHz | - Je ne sais pas. | 0.0015 | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 |
| @1,8 GHz | - Je ne sais pas. | 0.0018 | CAVITÉ de résonance |
| @10 GHz | - Je ne sais pas. | 0.0020 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température du diélectrique | - Je ne sais pas. | ||
| TC r @ 10 GHz (-40 à 150°C) | ppm/oC | - 9 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Résistance de surface | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | 40 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 240 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | 520 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | 567 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C | ppm/oC | 7, 7 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C | ppm/oC | 12 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) | % | 1.2 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150 °C) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| Module des jeunes | Le nombre de points de contact est le suivant: | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 | |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 14/10 (97/69) | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 11/8 (76/55) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | Pour les appareils à commande numérique | |
| Ratio de Poisson | - Je ne sais pas. | Pour l'utilisation dans les machines à coudre | |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.05 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 2.30 | ASTM D792 Méthode A |
| Conductivité thermique | Pour les appareils électroniques | 0.72 | Pour les appareils de traitement de l'air |
| Température spécifique | J/gK | 0.90 | Pour les appareils de traitement de l'air |
| Intégrabilité | classe | V0 | L'utilisation de l'équipement |
| Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr | |||
| Perte de masse totale | % | 0.02 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
Débloquer la puissance du PCB TC350: redéfinir les performances haute fréquence
Bienvenue dans le monde du TC350, un PCB exceptionnel conçu pour révolutionner les applications haute fréquence.soutenu par la fiche de donnéesAvec ses propriétés électriques et thermiques avancées, le TC350 établit une nouvelle référence en matière de performance et de fiabilité.Plongeons dans les détails et découvrons comment le TC350 peut renforcer vos projets haute fréquence.
Le TC350 est un PCB de pointe qui combine un design innovant et des matériaux avancés pour fournir des performances supérieures dans les applications à haute fréquence.Le TC350 assure une transmission fiable du signal, une perte de signal minimale, et un bruit croisé réduit.
Voyons les propriétés clés suivantes du TC350:
1Propriétés électriques
Le TC350 présente une constante diélectrique constante de 3,50 sur une large plage de fréquences, assurant une propagation précise du signal et des distorsions minimales.0015 à 1 MHz minimise les pertes d'énergie et améliore l'intégrité du signal même à haute fréquence.
2Propriétés thermiques
Le TC350 excelle dans la gestion thermique avec une conductivité thermique élevée de 0,72 W/mK. Cette propriété permet un transfert de chaleur efficace, empêchant la surchauffe et garantissant des performances optimales.Le PCB présente également des propriétés de dilatation thermique exceptionnelles, avec une faible expansion de l'axe z de 1,2% de 50 à 260 °C, garantissant une stabilité dimensionnelle même dans des environnements thermiques difficiles.
3Propriétés mécaniques
Le TC350 possède une résistance mécanique impressionnante, ce qui le rend adapté à des applications exigeantes.Il présente une excellente résistance à la pellicule de 7 lb/in après stress thermique et répond aux normes de l'industrie pour le module de jeuneLes résistances de flexion et de traction du PCB de 14/10 kpsi (97/69 MPa) et 11/8 kpsi (76/55 MPa) respectivement améliorent encore son intégrité mécanique.
4Propriétés physiques
En plus de sa puissance électrique et thermique, le TC350 présente des propriétés physiques remarquables.même dans des conditions humidesLa densité du PCB de 2,30 g/cm3 et la faible flammabilité de V0 selon UL-94 assurent la sécurité et la conformité dans divers environnements.
Le TC350 trouve des applications polyvalentes dans les projets à haute fréquence où la performance et la fiabilité sont primordiales.Il permet aux ingénieurs de repousser les limites de la technologie haute fréquence dans les amplificateurs de puissance, filtres, accouplements, amplificateurs montés sur tour, antennes à cycle thermique et combinateurs à micro-ondes, dans les secteurs des télécommunications, de l'aérospatiale ou de l'industrie,Le TC350 permet aux ingénieurs de concevoir des solutions de pointe.
En conclusion, le PCB TC350 est un facteur de changement dans les applications à haute fréquence, offrant des performances électriques, thermiques et mécaniques exceptionnelles.dissipation de chaleur efficace, et une transmission fiable du signal, le TC350 permet aux ingénieurs de concevoir des solutions de pointe.
