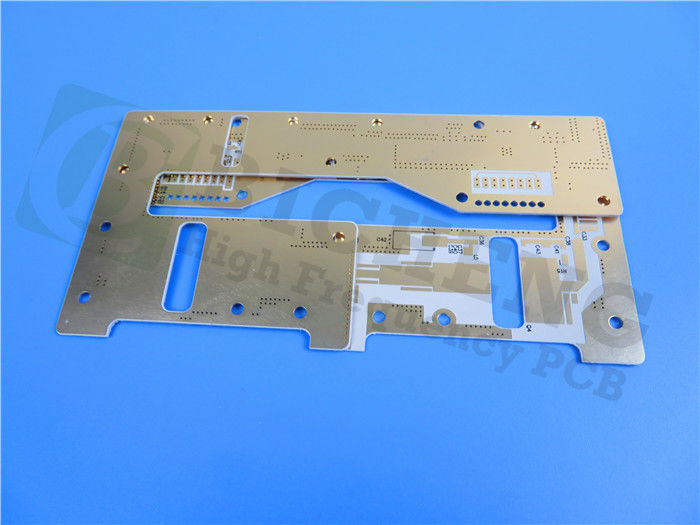

31 mil RF-60A double face 1 oz PCB en or immersion avec écran de soie blanc

Nous sommes heureux de vous présenter notre PCB nouvellement livré, il est fabriqué en 31 millimètres de matériau RF-60A pour les applications RF.

RF-60A Matériau des PCB:


Fabriqué avec précision et innovation, notre PCB RF-60A est doté d'un stratifié renforcé en fibre de verre en céramique organique, assurant une fiabilité et une durabilité inégalées.La constante diélectrique à 10 GHz est de 6.15, et le facteur de dissipation à 10 GHz est égal à 0.0028Avec un taux d'absorption de l'humidité de seulement 0,02%, il reste très stable même dans des conditions environnementales variables.8 ppm/°C, et z CTE: 69 ppm/°C.

Principaux avantages:
Faites l'expérience des avantages que notre PCB RF-60A apporte à vos projets.La constante diélectrique stable Dk sur une large plage de fréquences garantit une intégrité constante du signalSa construction dimensionnellement stable assure des performances et une compatibilité précises, tandis que la faible expansion de l'axe Z minimise les pertes de signal et maximise l'efficacité.le PCB RF-60A s'intègre parfaitement dans des applications exigeantesEn outre, ses liaisons interlaminaires exceptionnelles assurent une fiabilité et une durabilité supérieures.

Détails de construction:
Nous accordons une attention méticuleuse à chaque détail pour offrir un produit de premier ordre. Le PCB RF-60A dispose d'une pile rigide à deux couches optimisée pour des performances optimales.alors que le noyau RF-60A est de 31 mil (0.787 mm) d'épaisseur.

Résistance et fiabilité:
Notre PCB RF-60A est conçu pour dépasser vos attentes. Les dimensions de la carte mesurent 157mm x 109mm (8PCS, 8 types) avec une tolérance de +/- 0,15mm.permettant des conceptions complexesIl n'y a pas de voies aveugles, ce qui simplifie le processus de fabrication.trouver un équilibre entre performance et flexibilitéAvec un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures, une conductivité optimale est assurée.La finition de la surface est en or d'immersionLe PCB RF-60A dispose également d'un masque de soudure supérieur en vert pour une protection accrue.Un test électrique à 100% est effectué avant expédition pour assurer la qualité et la fiabilité.

Statistiques sur les PCB:
Notre PCB RF-60A est conçu pour répondre à vos besoins divers. Il peut accueillir 25 composants avec un total de 172 plaquettes, dont 125 plaquettes à travers le trou et 47 plaquettes SMT supérieures. Il n'y a pas de plaquettes SMT inférieures.Avec 153 voies et 6 filets, notre PCB RF-60A offre de nombreuses options de connectivité.

Disponibilité mondiale:
Peu importe où vous êtes, notre PCB RF-60A est facilement disponible pour alimenter vos innovations.

Applications:
La polyvalence de notre PCB RF-60A le rend idéal pour diverses applications, y compris les amplificateurs de puissance, les filtres et les coupleurs, les composants passifs et les antennes.

Coordonnées:

Pour toute question technique ou toute autre information, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com. Notre équipe dévouée est prête à vous aider à chaque étape.

Débloquer la connectivité avec le PCB RF-60A: un aperçu complet du produit

Introduction au projet
Dans le domaine de la conception électronique, le PCB RF-60A a révolutionné la connectivité et offert des performances exceptionnelles.Cet article complet plonge dans les spécifications techniques et les caractéristiques du PCB RF-60A, mettant en valeur ses capacités et soulignant son aptitude à diverses applications, de ses propriétés diélectriques impressionnantes à sa résistance mécanique robuste,Nous explorons comment le PCB RF-60A établit une nouvelle norme dans le monde des circuits imprimés..

Propriétés diélectriques exceptionnelles
Le PCB RF-60A possède d'excellentes propriétés diélectriques qui assurent l'intégrité des signaux même à haute fréquence.il garantit des performances constantes sur une large plage de fréquencesEn outre, son faible facteur de dissipation (Df) de 0,0038 à 10 GHz minimise la perte de signal, ce qui le rend idéal pour les applications exigeantes nécessitant une connectivité précise et efficace.son faible taux d'absorption d'humidité de 0.02% assure la stabilité dans différentes conditions environnementales, protégeant contre les problèmes liés à l'humidité qui peuvent affecter les composants électroniques.

Résistance mécanique robuste
Conçu pour la fiabilité et la durabilité, le PCB RF-60A présente une résistance mécanique exceptionnelle.Sa résistance à la flexion dans la direction de la machine (MD) et dans la direction transversale (CD) répond à des normes rigoureuses, avec des valeurs MD de 18 300 psi (126,2 N/mm^2) et des valeurs CD de 14 600 psi (100,7 N/mm^2).En outre,, sa résistance à la traction élevée, avec des valeurs MD de 19 500 psi (134,4 N/mm^2) et des valeurs CD de 16 300 psi (112,4 N/mm^2), renforce sa robustesse.000 N/mm^2) et le rapport de Poisson de 0.068 contribuent davantage à sa stabilité mécanique, offrant une tranquillité d'esprit dans des applications exigeantes.

Fiabilité et stabilité
Avec le PCB RF-60A, la fiabilité et la stabilité sont prioritaires. Il présente une excellente stabilité dimensionnelle, avec des changements de taille minimaux même après cuisson.68 mils/in (0Il conserve en outre son intégrité structurelle sous contrainte thermique, avec une résistance à l'écaillage de 8 lbs/in (1.05 mm/m).4 N/mm) pour 1 onceCes propriétés garantissent que le PCB RF-60A reste stable et fiable pendant le fonctionnement, même dans des environnements thermiques difficiles.

Conformité environnementale et sécurité
Le PCB RF-60A excelle non seulement dans ses performances, mais respecte également les normes environnementales.Il est conforme aux réglementations ROHS (Restriction of Hazardous Substances) et WEEE (Waste Electrical and Electronic Equipment)En outre, son indice d'inflammabilité UL 94 V-0 met en évidence ses propriétés résistantes au feu, offrant une couche supplémentaire de sécurité.le PCB RF-60A est soumis à des tests rigoureux, y compris les essais de dégazage, lorsqu'il démontre des pourcentages de dégazage minimaux, répondant aux prescriptions de l'ASTM E 595.

Conclusion
Le PCB RF-60A établit de nouvelles normes en matière de connectivité et de performances.et le respect des normes environnementales en font un choix idéal pour diverses applications électroniques, en poussant l'innovation à l'avant.
