Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Hydrocarbures / céramique / verre tissé | Compte de couche: | PCB simple face, PCB double face, PCB multicouche, PCB hybride |
|---|---|---|---|
| Épaisseur de carte PCB: | 30.7mil ((0.780mm), 60.7mil (1.542mm) Il est également possible d'utiliser le système de détection d | Taille du circuit imprimé: | ≤400mm X 500mm |
| Poids de cuivre: | 1oz (35µm), 2oz (70µm) | Masque de soudure: | Vert, noir, bleu, rouge, jaune, blanc et ainsi de suite. |
| Finition extérieure: | L'or d'immersion, le HASL, l'argent d'immersion, l'étain d'immersion, le cuivre nu, l'OSP, l'ENEPIG, | ||
| Mettre en évidence: | Plaque de PCB RF en verre tissé,PCB à haute fréquence de qualité antenne,Les circuits imprimés RF DK 2.55 |
||

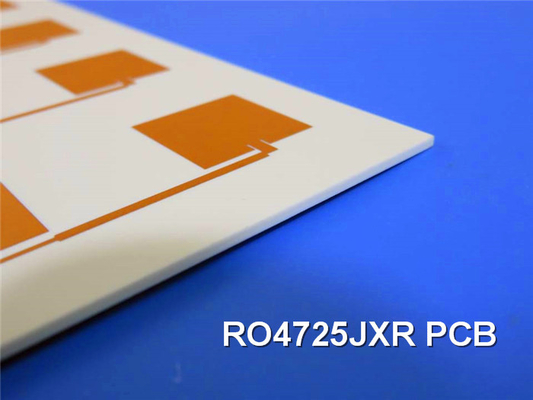

Les stratifiés de qualité d'antenne Rogers RO4725JXR offrent un substitut fiable et rentable aux stratifiés traditionnels à base de PTFE.
Les systèmes de résine utilisés dans les matériaux diélectriques RO4725JXR offrent les propriétés essentielles requises pour une performance optimale de l'antenne.Les stratifiés de qualité antenne RO4725JXR sont entièrement compatibles avec les procédés conventionnels de soudage FR-4 et sans plomb à haute température. Contrairement aux stratifiés traditionnels à base de PTFE, ces matériaux ne nécessitent pas de traitement spécial pour la préparation des trous.les concepteurs peuvent obtenir des solutions rentables sans compromettre les performances.
RO4725JXR Propriétés typiques
| Les biens immobiliers | Résultats de l'analyse | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εr Processus | 20,55 ± 0.05 | Z | 10 GHz/23°C | Le code IPC-TM-650, 2.5.5.5 | |
| Constante diélectrique | 2.64 | Z | 1.7 GHz - 5 GHz |
Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0026 | Z | 10 GHz/23°C | Le code IPC-TM-650, 2.5.5.5 | |
| 0.0022 | 2.5 GHz | ||||
| Coefficient thermique de εr | + 34 | Z | en ppm/°C | -50°C à 150°C | Le code IPC-TM-650, 2.5.5.5 |
| Résistance au volume (0,030") | 2.16 x 10^8 | MΩ•cm | - Je ne sais pas. | Le code IPC-TM-650, 2.5.17.1 | |
| Résistance de surface (0,030") | 4.8 x 10^7 | MΩ | - Je ne sais pas. | Le code IPC-TM-650, 2.5.17.1 | |
| Le PIM | -166 | dBc | 50 ohms 0.060 |
43 dBm 1900 MHz |
|
| Résistance électrique (0,030 ‰) | 630 | Z | V/mil | Le code IPC-TM-650, 2.5.6.2 | |
| Résistance à la flexion | 121 (17.5) | MPa Je ne sais pas. |
NT1 économie | Pour l'utilisation dans les machines de traitement de l'air | |
| Le CMD | 92 (13.3) | ||||
| Stabilité dimensionnelle | Le taux de dépôt4 | X, Y | mm/m | après la gravure +E2/150°C |
Le code IPC-TM-650, 2.4.39A |
| Coefficient de chaleur L'expansion |
13.9 | X | en ppm/°C | -55 à 288°C | Le code IPC-TM-650, 2.1.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| Conductivité thermique | 0.38 | Z | Pour les produits à base d'alcool | 50°C | Pour les appareils de traitement de l'air |
| Absorption de l'humidité | 0.24% | % | 48 à 50% | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 ASTM D570 | |
| Tg | > 280 | °C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24 | ||
| Td | 439 | °C | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 1.27 | gm/cm3 | Pour les appareils à commande numérique | ||
| Résistance à la peau de cuivre | 8.5 | - Je ne sais pas. | 1 oz LoPro EDC | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | N/A | Leur valeur | |||
| Compatible avec les procédés sans plomb | Je suis désolé. |
Caractéristiques:
1.Constante diélectrique de 2,55 +/- 0.05
2Faible coefficient d'expansion thermique de l'axe Z à 25,6 ppm/°C
3. Faible TCDk (coefficient thermique de la constante diélectrique) de +34 ppm/°C
4Facteurs de dissipation allant de 0,0022 à.0026
5. température de transition de verre élevée (Tg) supérieure à 280°C
Les avantages:
1Faible perte d'insertion, garantissant une perte minimale de signal pendant la transmission
2. Dk (constante diélectrique) adaptée aux offres d'antennes standard basées sur le PTFE, facilitant une intégration transparente avec les conceptions existantes
3Réduction de l'intermodulation passive (PIM), amélioration de la qualité du signal et réduction des interférences
4. Des performances de circuit cohérentes, fournissant des résultats fiables et prévisibles.
Notre capacité de PCB ((RO4725JXR)
| Matériau de PCB: | Hydrocarbures / céramique / verre tissé |
| Nom: | Résultats de l'analyse |
| Constante diélectrique: | 2.55 |
| Nombre de couches: | PCB à une seule face, PCB à double face, PCB multicouche, PCB hybride |
| Épaisseur diélectrique: | 30.7mil ((0.780mm), 60.7mil (1.542mm) Il est également possible d'utiliser le système de détection de l'air. |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, blanc et ainsi de suite. |
| Finition de surface: | L'or d'immersion, le HASL, l'argent d'immersion, l'étain d'immersion, le cuivre nu, l'OSP, l'ENEPIG, l'or pur, etc. |
Applications typiques
Antennes de stations de base cellulaires
