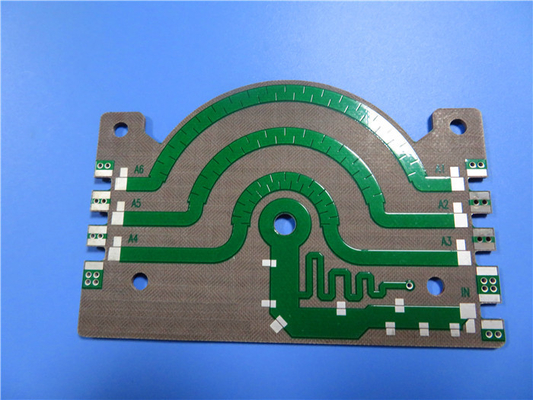

| Surligner: | Plaque de PCB en PTFE composite remplie de verre,Plaques de circuits imprimés à haute fréquence 60 mil,Plaques de circuits imprimés à haute fréquence TLY-5Z |
||
|---|---|---|---|
Aujourd'hui, nous allons discuter des PCB TLY-5Z, un type de PCB haute fréquence qui est fabriqué sur des substrats légers.
Les stratifiés TLY-5Z sont des composites avancés en PTFE rempli de verre, renforcés de fibre de verre tissée.comme l'aérospatiale.
La structure remplie de verre fournit une stabilité dimensionnelle qui ne peut pas être atteinte avec des PTFE non renforcés.qui n'est pas possible avec des composites riches en PTFE.
Voyons maintenant de plus près les propriétés typiques des stratifiés TLY-5Z.
Le TLY-5Z présente une constante diélectrique de 2,2 et un facteur de dissipation de 0,0015 à 10 GHz.
En termes de performances électriques, le TLY-5Z possède une tension de rupture diélectrique élevée de 45 kV et une résistance diélectrique de 770 V/mil.
Comparé aux matériaux conventionnels avec une constante diélectrique de 2,2, le TLY-5Z a un coefficient de température de constante diélectrique (TCDk) inférieur à -72 ppm/°C, allant de -55 à 150°C.sa conductivité thermique est relativement faible à 0.2 W/m/K.
D'autre part, le TLY-5Z a d'excellentes propriétés mécaniques./ pouce pour 1 oz de cuivre et une résistance à la traction supérieure à 9000 psi dans le sens de la machine (MD) et dans le sens transversal (CD)Le module de traction est supérieur à 16000 psi dans les deux directions et il peut allonger l'extension de 6% et de 6,9%.
| Les biens immobiliers | Conditions d'utilisation | Valeur | Unité | Méthode d'essai |
| Propriétés électriques | ||||
| Constante diélectrique | @ 10 GHz | 2.20 +/- 0.04 | IPC-650 2.5.5.5.1 Mod. | |
| Facteur de dissipation | @ 10 GHz | 0.0015 | IPC-650 2.5.5.5.1 Mod. | |
| Résistance au volume | 10^9 | Mohms/cm | IPC-650 2.5.17.1 | |
| Résistance de surface | 10^8 | Je vous en prie. | IPC-650 2.5.17.1 | |
| Voltage de rupture diélectrique | 45 | KV | IPC-650 2.5.6 | |
| Résistance diélectrique | 770 | V/mil | IPC-650 2.5.6.2 | |
| Propriétés thermiques | ||||
| Tc(D) K | (-55 ~ 150°C) | - 72 ans. | en ppm/°C | IPC-650 2.5.5.6 mod. |
| Conductivité thermique | 0.2 | R/M*K | IPC-650 2.4.50 | |
| CTE (25 à 260°C) | X | 30 | ppm/oC | IPC-650 2.4.41 |
| Y | 40 | ppm/oC | IPC-650 2.4.41 | |
| Z | 130 | ppm/oC | IPC-650 2.4.41 | |
| Propriétés mécaniques | ||||
| Résistance à l'écaillage | 1 once de cuivre | 7 | Pounds/pouces | IPC-650 2.4.8 |
| Résistance à la traction | M.D | 9137 | PSI | IPC-650 2.4.18.3 |
| Le CD | 9572 | PSI | IPC-650 2.4.18.3 | |
| Module de traction | M.D | 182,748 | PSI | IPC-650 2.4.18.3 |
| Le CD | 165,344 | PSI | IPC-650 2.4.18.3 | |
| Propriétés mécaniques | ||||
| L'allongement | M.D | 6 | % | IPC-650 2.4.18.3 |
| Le CD | 6.9 | % | IPC-650 2.4.18.3 | |
| Résistance à la souplesse | M.D | 10,300 | PSI | Pour l'utilisation dans les machines de traitement de l'air |
| Le CD | 11,600 | PSI | Pour l'utilisation dans les machines de traitement de l'air | |
| Module flexible | M.D | 377,100 | PSI | Pour l'utilisation dans les machines de traitement de l'air |
| Le CD | 432,213 | PSI | Pour l'utilisation dans les machines de traitement de l'air | |
| Stabilité dimensionnelle | M.D | - Je ne sais pas.05- Je suis désolé.05 | Pourcentage (10mil, 30mil) | IPC-650 2.4.39 (cuit au four) |
| Le CD | - Je ne sais pas.17- Je ne sais pas.11 | Pourcentage (10mil, 30mil) | IPC-650 2.4.39 (cuit au four) | |
| Stabilité dimensionnelle | M.D | - Je ne sais pas.07- Je suis désolé.07 | Pourcentage (10mil, 30mil) | IPC-650 2.4.39 (stress) |
| Le CD | - Je ne sais pas.22- Je suis désolé.14 | Pourcentage (10mil, 30mil) | IPC-650 2.4.39 (stress) | |
| Densité | Gravité spécifique | 1.92 | g/cm3 | IPC-650 2.3.5 |
| Propriétés chimiques / physiques | ||||
| Température spécifique | 0.95 | J/g°C | IPC-650 2.4.50 | |
| Absorption de l'humidité | 0.03 | % | IPC-650 2.6.2.1 | |
| Dureté | Duromètre | 68 | - | Pour l'utilisation dans les machines à coudre |
| Classification de la flammabilité UL-94 | V-0 | L'utilisation de l'équipement | ||
En termes de résistance à la flexion, le TLY-5Z fonctionne bien avec 10300 psi et 11600 psi dans les directions MD et CD respectivement.il a un module de flexion élevé de plus de 300 000 et 400 000 dans les directions MD et CD respectivement.
TLY-5Z démontre une bonne stabilité dimensionnelle, avec une valeur nominale négative d'environ -0,05% dans la direction MD.avec une valeur de -00,07% pour différentes épaisseurs.
Avec une densité de 1,92 g/cm3, le TLY-5Z est un stratifié de faible densité.Il a également une dureté durométrique de 68 et est compatible UL 94V-0.
Chez Bicheng PCB, nous offrons des PCB TLY-5Z dans diverses configurations, y compris des cartes à double couche, des cartes multicouches et des conceptions hybrides.30 millilitres, et 60 mils, et nous pouvons également personnaliser l'épaisseur en incréments de 10 mils (0,250 mm).
Nous offrons du cuivre fini sur les lignes de chemin de fer avec des options de 1 oz et 2 oz.pouvant accueillir une seule planche ou plusieurs dessins sur un panneau.
| Matériau du PCB: | Composites en PTFE remplis de verre avec renforcement en fibre de verre tissée. |
| Nom: | Le TLY-5Z |
| Constante diélectrique: | 2.20 +/- 0,04 (10 GHz) |
| Facteur de dissipation | 0.0015 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Épaisseur du stratifié: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille du PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | L'or par immersion, le niveau de soudure à air chaud (HASL), l'argent par immersion, l'étain par immersion, l'OSP, le cuivre plaqué en or pur, l'ENEPIG, le cuivre nu, etc. |
Différentes couleurs de masque de soudure telles que le vert, le noir, le bleu, le jaune et le rouge sont disponibles, et nous offrons des options de revêtement de plaques de surface, y compris l'or immersion, HASL, l'argent immersion, l'étain immersion, OSP,de l'or pur, ENEPIG, et le cuivre nu.
Les cartes TLY-5Z sont couramment utilisées dans les composants aérospatiaux, les antennes légères pour les avions et les composants passifs RF.
En conclusion, le TLY-5Z est non seulement une option à haute performance, mais aussi un choix attrayant du point de vue des coûts.Il offre une alternative plus rentable par rapport aux stratifiés en cuivre traditionnels riches en PTFE. TLY-5Z est adapté pour les applications commerciales de micro-ondes à haut volume où les substrats riches en PTFE peuvent être trop chers.
