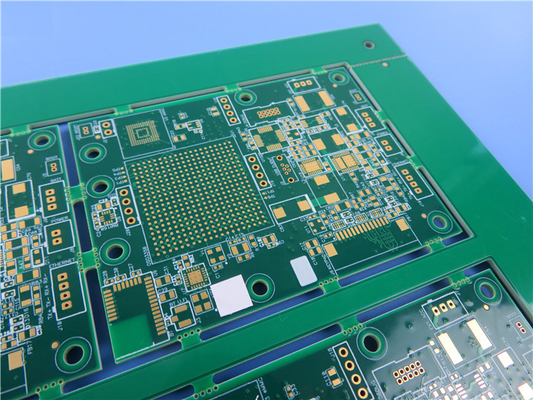

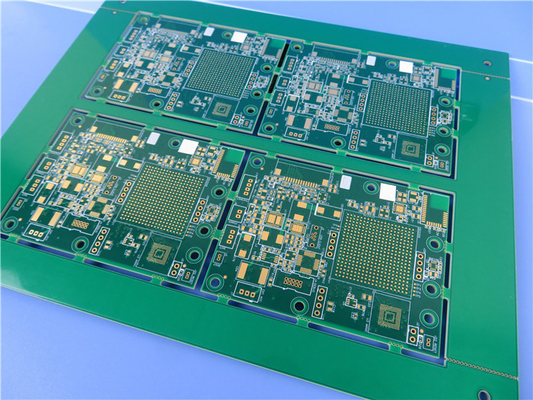

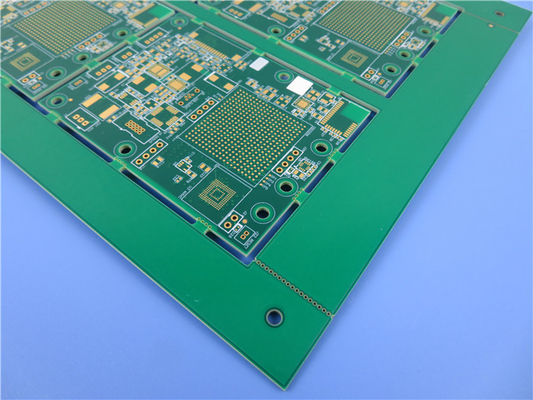

Aujourd'hui, nous sommes invités à présenter notre nouveau PCB rigide à 6 couches fabriqué avec le matériau ITEQ IT-180ATC, ce PCB offre des propriétés exceptionnelles pour un large éventail d'applications,de l'automobile aux télécommunicationsExaminons les caractéristiques remarquables et les spécifications qui font de ce PCB un choix idéal pour vos projets électroniques.
1. Matériau du PCB:
Ce circuit imprimé est fabriqué à partir d'un matériau de haute qualité, connu pour ses performances exceptionnelles, le ITEQ IT-180ATC, avec une perméabilité (Dk) de 4,5 à 1 MHz et de 4,4 à 1 GHz.et une tangente de perte faible (Df) de 00,0014 à 1 MHz et 0,0015 à 1 GHz, ce PCB assure une transmission efficace du signal et une perte minimale du signal.Il présente une température de transition en verre (DSC) de 175 °C et une température de décomposition de 345 °CElle fonctionne dans une plage de température allant de -40°C à +130°C et offre une fiabilité dans divers environnements.
2Caractéristiques principales:
Ce PCB possède plusieurs caractéristiques clés qui le distinguent de la concurrence: son faible coefficient de dilatation thermique (CTE) assure stabilité et fiabilité dans différentes conditions de température.La résistance élevée à la chaleur lui permet de résister à des applications exigeantesIl excelle dans la résistance au CAF (filament anodique conducteur), assurant une fiabilité à long terme.
3- Je vous en prie.
Ce PCB rigide à 6 couches est doté d'un empilement bien conçu pour des performances optimales.Cette configuration assure un routage efficace du signal, la distribution d'énergie et la dissipation de chaleur.
4Détails de construction:
Ce PCB est livré dans un facteur de forme compact mesurant 113 mm x 90 mm, avec une tolérance de +/- 0,15 mm. Il supporte une trace minimale / espace de 3/4 mil, pour accueillir des conceptions complexes.La taille minimale du trou est de 0.10mm (forage laser) permet un placement précis et complexe des composants. Le PCB utilise la technologie HDI (High Density Interconnect), incorporant des voies aveugles et des voies enfouies,interconnectés à travers les couchesL'épaisseur du panneau fini est de 0,66 mm, ce qui offre un équilibre entre flexibilité et durabilité.L'épaisseur du revêtement par voie est de 20 μmLa finition de surface est en or immersion nickel sans électro (ENIG), offrant une excellente soudabilité et une résistance à la corrosion.Les couches supérieure et inférieure sont en toile de soie blanche.Le PCB est équipé de voies remplies et recouvertes, répondant aux spécifications IPC-4761 Type VII.Il comprend également un contrôle d'impédance de 100 ohms sur la couche supérieure avec une trace de 6 mil, en référence à L2. Les trous ou demi-trous en castellation offrent une flexibilité et une connectivité supplémentaires. Chaque PCB est soumis à un test électrique à 100% avant expédition,assurer la plus haute qualité et fiabilité.
5. Statistiques des PCB:
Avec 93 composants et un total de 153 plaquettes, dont 78 plaquettes à trous, 39 plaquettes SMT supérieures et 36 plaquettes SMT inférieures, ce PCB offre beaucoup d'espace pour vos besoins en circuits.Il comporte 94 voies et supporte 7 filets, permettant une connectivité et une intégration efficaces.
6Art et normes:
Cette illustration de PCB est fournie au format Gerber RS-274-X, assurant la compatibilité avec divers outils de conception.garantissant une haute qualité de fabrication et d'assemblage.
7Disponibilité dans le monde entier:
Nos circuits imprimés sont disponibles dans le monde entier, vous permettant d'accéder à une qualité de premier ordre quel que soit votre emplacement.On vous couvre..
8Applications typiques:
Ce PCB est spécialement conçu pour un large éventail d'applications, y compris l'automobile (ECU de la salle des machines), les backplanes, le stockage de données, les serveurs et les réseaux et les télécommunications.Sa polyvalence assure qu'il répond à vos exigences spécifiques dans ces domaines exigeants.
