Détails sur le produit:
Conditions de paiement et expédition:
|
| Mettre en évidence: | Laminés céramiques d'hydrocarbures Substrats de PCB,PCB à haute fréquence 1 oz,Matériaux pour PCB à haute fréquence |
||
|---|---|---|---|
Notre nouveau produit est un PCB rigide à deux couches, méticuleusement conçu pour répondre aux exigences des applications sensibles aux performances.un matériau d'hydrocarbures/céramique/verre tissé réputé pour ses propriétés exceptionnelles en fonctionnement à haute fréquence.
Avec une constante diélectrique (DK) de 3,48 +/- 0,05 à 10 GHz/23°C et un facteur de dissipation de 0,0037 à la même fréquence et à la même température, une faible perte et d'excellentes performances électriques sont obtenues,ce qui le rend bien adapté aux applications nécessitant des fréquences de fonctionnement plus élevéesLe coefficient thermique de l'er (TcDK) varie de +50 ppm/°C à -100 à 250°C, ce qui assure une stabilité sur une large plage de températures.fournir une robustesse dans divers environnementsEn outre, le taux d'absorption de l'humidité n'est que de 0,05%.
| Les biens immobiliers | RO4835 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | - | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée |
| Constante diélectrique | 3.66 | Z | - | 8 à 40 GHz | Méthode de longueur de phase différentielle |
| Facteur de dissipation | 0.0037 | Z | - | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | -100°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 5 x 108 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| Résistance de surface | 7 x 108 | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| La résistance électrique | 30.2 (755) | Z | Kv/mm ((v/mil) | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 | |
| Module de traction | 7780 ((1128) | Y | MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la traction | Les États membres doivent: | Y | MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la flexion | 186 (27) | MPa (kpsi) | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mils/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39A |
| Coefficient de dilatation thermique | 10 12 31 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 | |
| Td | 390 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.66 | Pour les véhicules à moteur | 80°C | Pour l'utilisation dans les machines à coudre | |
| Absorption de l'humidité | 0.05 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.92 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) | N/mm (pli) | après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Un certain nombre de caractéristiques remarquables distinguent notre PCB des matériaux micro-ondes thermosets typiques.ce qui le rend idéal pour des applications exigeantes avec des volumes élevésLes lignes de transmission à impédance contrôlée sont réalisées en raison de la tolérance constante diélectrique serrée.Faible expansion de l'axe Z assure un revêtement fiable à travers les trous, tandis que le faible coefficient de dilatation dans le plan maintient la stabilité sur une large gamme de températures de traitement du circuit.assurer la fiabilité à long terme.
Ce PCB est construit avec une couche de cuivre de 35 μm, un noyau Rogers RO4835 de 0,168 mm (6,6 mil) et une autre couche de cuivre de 35 μm, ce qui donne une structure robuste et fiable.
| Matériau du PCB: | Laminaux céramiques à base d'hydrocarbures |
| Nom: | RO4835 |
| Constante diélectrique: | 3.48 (10 GHz) |
| Facteur de dissipation | 0.0037 (10 GHz) |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique (de cuivre ED) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Il est également possible d'utiliser des produits chimiques pour le traitement de l'eau. |
| Épaisseur diélectrique (cuivre LoPro) | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |

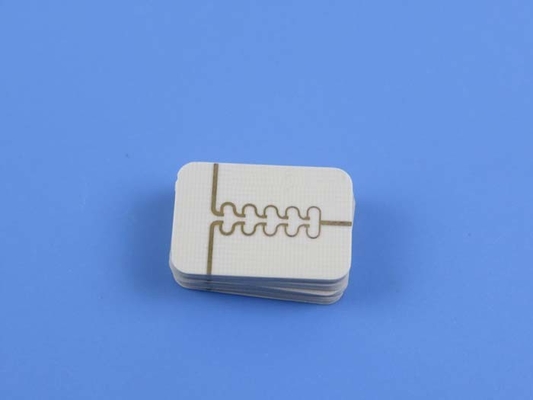

Les détails de construction comprennent des dimensions précises de la planche de 5 mm x 9 mm avec une tolérance de +/- 0,15 mm. Une trace minimale de 4/4 mil et une taille minimale de trou de 0,2 mm sont spécifiées.L'absence de voies aveugles simplifie le processus de fabricationAvec une épaisseur de carte finie de 0,3 mm et un poids de cuivre de 1 oz (1,4 mil) sur les couches extérieures, le PCB trouve un équilibre entre durabilité et conception légère.L'épaisseur du revêtement par voie est de 20 μmLa finition de la surface est l'or immersion, fournissant une excellente conductivité et une résistance à la corrosion.
Avant expédition, chaque PCB est soumis à un test électrique rigoureux à 100%, garantissant sa fiabilité et son adhésion aux normes de qualité.La conformité à la norme IPC-Classe-2 garantit des performances et une durabilité constantes.
Ce PCB offre une polyvalence avec ses statistiques, y compris 1 composant, 3 plaquettes totales, 2 plaquettes à travers le trou, 1 plaquette de technologie de montage de surface supérieure (SMT), 0 plaquettes SMT inférieures, 2 voies et 1 filet.L'œuvre est fournie au format Gerber RS-274-X, compatible avec les procédés de fabrication standard.
Notre produit est disponible dans le monde entier, permettant aux clients du monde entier de bénéficier de ses performances exceptionnelles.systèmes à micro-ondes point à point, amplificateurs de puissance, radars phasés et composants RF.
Pour toute question technique ou toute autre information, n'hésitez pas à contacter notre équipe dédiée à l'adresse sales10@bichengpcb.com.assurer votre satisfaction de nos produits.
