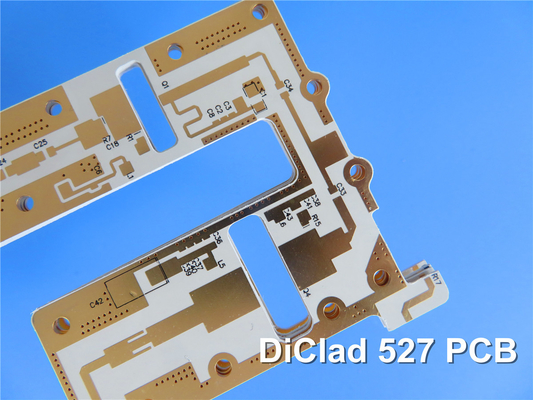

2L 20mil DiClad 527 PCB avec soldeur vert et sérigraphie blanche

2L 20mil DiClad 527 PCB avec soldeur vert et sérigraphie blanche

Nombre De Pièces: 1 pièces
Prix: USD9.99/PCS-99.99/PCS
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Mettre en évidence:

Plaque de PCB à sérigraphie blanche

,

2L 20ml carte de PCB

,

PCB à haute fréquence renforcé de fibre de verre tissée

Description du produit

Nous vous présentons notre PCB nouvellement livré, construit avec le stratifié exceptionnel DiClad 527 de Rogers.Le matériau composite à base de PTFE offre des performances exceptionnelles en tant que substrat de carte de circuit impriméAvec un ratio plus élevé de renforcement en fibre de verre par rapport à la teneur en PTFE, DiClad 527 offre une plage de constante diélectrique (Dk) plus large, une stabilité dimensionnelle supérieure et un enregistrement précis.



Principales caractéristiques:
- la portée DK de 2,4 à 2,6 à 10 GHz et 1 MHz, 50% RH, assurant une transmission fiable du signal.
- un facteur de dissipation de 0,0017 à 10 GHz et de 0,0010 à 1 MHz, 50% RH, minimisant la perte de signal.
- TcDK de -153 ppm/°C dans une fourchette allant de -10°C à 140°C à 10 GHz, maintenant une stabilité par rapport aux variations de température.
- Faible absorption de l'humidité de 0,03%, ce qui réduit l'impact de l'humidité sur les performances.
- CTE dans l'axe X de 14 ppm/°C, dans l'axe Y de 21 ppm/°C et dans l'axe Z de 173 ppm/°C, offrant une excellente stabilité dimensionnelle.



2L 20mil DiClad 527 PCB avec soldeur vert et sérigraphie blanche 0

Les avantages:
- Tangente de perte extrêmement faible, assurant une distorsion minimale du signal et maximisant l'intégrité du signal.
- Excellente stabilité dimensionnelle, maintien de l'intégrité du PCB dans des conditions variables.
- l'uniformité des performances du produit, assurant des résultats cohérents et fiables.
- Propriétés électriques très uniformes à travers les fréquences, permettant une performance constante.
- Des performances mécaniques constantes, assurant une fiabilité dans des applications exigeantes.
- Excellente résistance chimique, protégeant le PCB des substances corrosives.
- Dk stable sur une large plage de fréquences, maintenant l'intégrité du signal sur diverses fréquences.
- Faibles pertes de circuit à haute fréquence, optimisant les performances dans les applications à grande vitesse.
- Une dérive négligeable des performances causée par des environnements à haute humidité, assurant la stabilité dans des conditions difficiles.



2L 20mil DiClad 527 PCB avec soldeur vert et sérigraphie blanche 1



Ce PCB est une carte rigide à deux couches avec une couche de cuivre d'une épaisseur de 35 μm des deux côtés.permettant un espace suffisant pour la conception de votre circuit. Avec une trace/espace minimale de 5/4 millimètres et une taille de trou minimale de 0,3 mm, vous pouvez obtenir un routage précis et un placement efficace des composants.



L'épaisseur du panneau fini est de 0,6 mm et le poids du cuivre fini est de 1 oz (1,4 mil) sur les couches extérieures.La finition de surface est ENIG (or d'immersion en nickel sans électro), offrant une excellente soudabilité et une résistance à la corrosion. La sérigraphie supérieure est blanche, ce qui facilite l'identification des composants. La sérigraphie inférieure n'est pas incluse,offrant une apparence propre et professionnelleLe masque de soudage supérieur est vert, tandis que le masque de soudage inférieur n'est pas appliqué, ce qui permet un soudage et un retravail personnalisés si nécessaire.



Chaque PCB est soumis à un test électrique à 100% avant expédition pour assurer une qualité et une fiabilité exceptionnelles.une norme de l'industrie largement acceptéeCe PCB est conforme aux normes IPC-Classe 2, répondant aux exigences de fabrication de haute qualité.



Le circuit imprimé DiClad 527 est disponible dans le monde entier, assurant ainsi l'accessibilité pour les clients du monde entier.les réseaux commerciaux de réseau de réseau en phase, antennes de station de base à faible perte, systèmes de guidage, antennes radio numériques, filtres, couples et LNA.



2L 20mil DiClad 527 PCB avec soldeur vert et sérigraphie blanche 2



Découvrez l'impact transformateur du PCB DiClad 527 sur vos projets électroniques, car il donne à votre projet des performances inégalées, une fiabilité inégalée,et une stabilité dimensionnelle exceptionnelle.
