Aujourd'hui, nous sommes heureux de partager notre PCB récemment expédié basé sur des matériaux RO3010.
1. RO3010 Introduction:
Les stratifiés RO3010 de Rogers sont des matériaux de circuits avancés qui utilisent des composites PTFE remplis de céramique.Ce sont des produits à prix compétitif, connus pour leur stabilité mécanique et électrique exceptionnelle., ce qui les rend adaptés à un large éventail d'applications sur diverses fréquences.Les stratifiés RO3010 simplifient la conception des composants haut débit et sont particulièrement adaptés à la miniaturisation des circuits.
2Caractéristiques:
Les stratifiés RO3010 sont composés de composites PTFE remplis de céramique. Ils présentent une constante diélectrique de 10,2 +/- 0,30 à 10 GHz et 23 °C, ainsi qu'un faible facteur de dissipation de 0.0022 à la même fréquence et même températureAvec un faible coefficient de dilatation thermique allant de 13 ppm/°C à 16 ppm/°C (-55 à 288 °C) sur les axes X, Y et Z, les stratifiés RO3010 présentent une excellente stabilité dimensionnelle.Ils ont une température de décomposition thermique élevée supérieure à 500°C et une conductivité thermique de 0.95 W/mK. Les stratifiés RO3010 présentent également un faible taux d'absorption d'humidité de 0,05% et peuvent fonctionner dans la plage de température de -40°C à +85°C.
| RO3010 Valeur typique | |||||
| Les biens immobiliers | RO3010 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 11.2 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0022 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | - 395 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Stabilité dimensionnelle | 0.35 0.31 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:2.4 |
| Résistance au volume | 105 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 105 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1902 1934 |
X Y |
MPa | 23°C | Pour l'utilisation dans les machines à coudre |
| Absorption de l'humidité | 0.05 | % | D48/50 | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:6.2.1 | |
| Température spécifique | 0.8 | j/g/k | Calculé | ||
| Conductivité thermique | 0.95 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
13 11 16 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.8 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 9.4 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
3Les avantages:
L'un des avantages notables des stratifiés RO3010 est leur stabilité dimensionnelle, avec un coefficient d'expansion égal à celui du cuivre.Cette caractéristique améliore la fiabilité et les performances des stratifiésEn outre, les stratifiés RO3010 sont rentables, grâce à leur prix de stratification économique résultant d'un processus de fabrication en série.Ils conviennent également à une utilisation dans les conceptions de cartes multicouches, offrant une flexibilité dans diverses applications.
4- Le stockage des PCB:

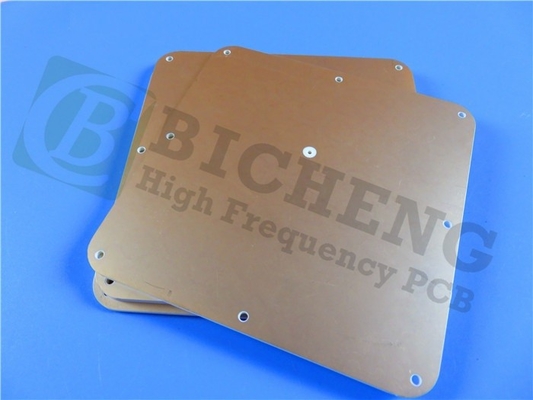

Pour ce PCB rigide à deux couches, l'empilement est constitué d'une couche de cuivre d'une épaisseur de 35 μm, suivie du substrat RO3010 d'une épaisseur de 10 mil (0,254 mm),une couche de cuivre d'une épaisseur de 35 μm.
5Détails de la construction du PCB:
Ce PCB a des dimensions de carte de 80,1 mm x 56,74 mm pour une seule pièce. La trace minimale / espace est de 4/4 mil, et la taille minimale du trou est de 0,3 mm. Il n'y a pas de voies aveugles dans cette configuration.L'épaisseur de la planche finie est de 0L'épaisseur du revêtement est de 20 μm. La finition de la surface est en or d'immersion, et la sérigraphie supérieure est blanche.pendant qu'aucune sérigraphie ou masque de soudure n'est appliquée sur la couche inférieureUn test électrique à 100% est effectué pour assurer la qualité du PCB avant expédition.
6. Statistiques des PCB:
Ce PCB comprend 24 composants et un total de 71 plaquettes. Parmi ces plaquettes, 51 sont des plaquettes à trous, et 23 sont des plaquettes de technologie de montage de surface supérieure (SMT). Il n'y a pas de plaquettes SMT inférieures.La conception comporte 67 voies et se compose de 3 filets.
7Type de dessin fourni:Le Gerber RS-274-X
8. Norme acceptée:Classe IPC-2
9- Disponibilité:Les stratifiés RO3010 sont disponibles dans le monde entier, ce qui garantit leur accessibilité sur divers marchés.
10Applications typiques:
Les PCB RO3010 trouvent une application dans un large éventail d'industries et de produits.Systèmes de télécommunications cellulaires (y compris les amplificateurs de puissance et les antennes), des antennes de patch pour les communications sans fil, des satellites de diffusion directe, des systèmes de câbles pour la liaison de données, des lecteurs de compteurs à distance et des backplanes de puissance.Les propriétés électriques et mécaniques exceptionnelles des stratifiés RO3010 les rendent fiables et polyvalents pour ces applications.
