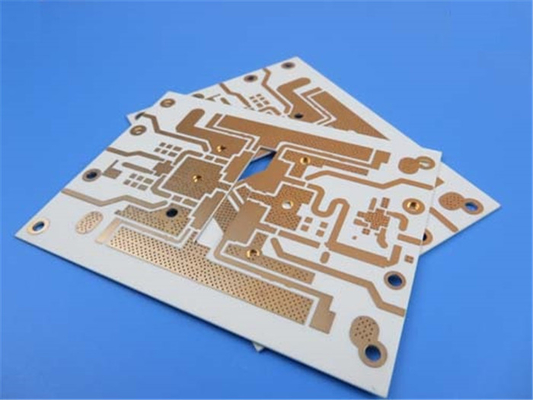

RO4003C Double couche d'immersion en or PCB sur 32mil Laminates UL 94 Standard

Introduction:
Dans le monde de l'électronique en évolution rapide, la demande de circuits imprimés haute performance (PCB) continue d'augmenter.Le PCB RO4003C récemment livré est une solution innovante qui permet de réaliser des applications de pointe nécessitant des fréquences de fonctionnement élevéesCet article examine les caractéristiques, les avantages, les détails de construction, les statistiques et les applications typiques du PCB RO4003C,en soulignant ses avantages importants pour l'industrie électronique.

1Caractéristiques:
Le substrat RO4003C possède un éventail de caractéristiques qui en font un choix exceptionnel pour les applications à haute fréquence:

a) Rogers RO4003C Hydrocarbures renforcés de verre tissé/céramique:
Le PCB RO4003C est construit à partir du matériau RO4003C avancé de Rogers, un substrat en hydrocarbures/céramique renforcé en verre tissé.la stabilité, et la précision dimensionnelle.

b) Constant diélectrique (DK) de 3,38 +/- 0,05 à 10 GHz:
Avec une constante diélectrique basse et une tolérance serrée, le PCB RO4003C assure une propagation précise du signal, minimisant les pertes et maximisant l'intégrité du signal.

c) Facteur de dissipation de 0,0027 à 10 GHz:
Le faible facteur de dissipation du PCB RO4003C permet un transfert d'énergie efficace, réduisant l'atténuation du signal et prenant en charge les applications à haute fréquence.

d) Conductivité thermique de 0,71 W/m/°K:
La conductivité thermique élevée du PCB facilite une dissipation thermique efficace, assurant des performances et une fiabilité optimales même dans des conditions difficiles.

e) Coefficient de dilatation thermique (CTE):
Le PCB RO4003C présente une faible expansion de l'axe Z et des coefficients d'expansion contrôlés dans les axes X, Y et Z, ce qui le rend très stable dans une large gamme de températures.

Tg > 280 °C:
Avec une température de transition de verre élevée (Tg), le PCB RO4003C peut résister à des températures élevées, ce qui le rend approprié pour des applications impliquant des conditions de fonctionnement difficiles.

g) -40°C à +85°C Fonctionnement:
Le PCB est conçu pour fonctionner de manière fiable dans une plage de température allant de -40°C à +85°C, ce qui assure son adéquation à divers environnements.

2Les avantages:
Le PCB RO4003C offre plusieurs avantages qui en font un choix idéal pour les applications haute fréquence et haut débit:

a) Faible tolérance diélectrique et faible perte:
La faible tolérance diélectrique du PCB et ses caractéristiques de faible perte permettent une transmission efficace du signal, minimisant la dégradation du signal et maximisant les performances du système.

b) Excellente performance électrique:
Avec des propriétés électriques stables sur une large plage de fréquences, le PCB RO4003C assure une intégrité constante du signal et permet la conception de filtres et de lignes de transmission hautes performances.

c) lignes de transmission à impédance contrôlée:
Les propriétés du PCB permettent la création de lignes de transmission d'impédance contrôlée, assurant une correspondance précise du signal et minimisant les réflexions, ce qui améliore la qualité du signal.

d) Excellente stabilité dimensionnelle:
Le PCB RO4003C présente une excellente stabilité dimensionnelle, assurant des performances constantes et permettant des processus de fabrication et d'assemblage précis.

e) Plaqué fiable à travers les trous:
La faible expansion de l'axe Z et la résistance CAF du PCB RO4003C contribuent à la fiabilité et à la longévité des circuits imprimés perforés, améliorant ainsi la durabilité globale du PCB.

f) Reste stable sur une large gamme de températures:
Le faible coefficient de dilatation en plan du PCB assure la stabilité dans toute la plage de température de traitement du circuit, permettant une performance constante pendant la fabrication et l'exploitation.

g) Processus de fabrication en volume et prix compétitifs:
Les stratifiés RO4003C peuvent être fabriqués à l'aide de procédés époxy de verre standard, ce qui les rend compatibles avec la fabrication en série.Les prix compétitifs des PCB offrent des solutions rentables pour diverses applications.

3Détails de l' empilement et de la construction du PCB:
Ce PCB suit une pile de PCB rigide à deux couches, avec des couches de cuivre des deux côtés du noyau RO4003C. Les détails de construction sont les suivants:

- Couche de cuivre 1: 35 μm
- Rogers 4003C: 0,813 mm (32 mm)
- Couche de cuivre 2: 35 μm

Les dimensions de la carte sont de 1200 mm x 300 mm, avec une tolérance de +/- 0,15 mm. Ce PCB prend en charge une trace minimale / espace de 6/6 mil et une taille minimale de trou de 0,5 mm. Il n'incorpore pas de vias aveugles.L'épaisseur de la planche finie est de 0.9 mm, avec une couche externe finie de cuivre d'un poids de 1 oz (1,4 mil). L'épaisseur du revêtement est de 20 μm et la finition de la surface est en or d'immersion.et il n'y a pas de sérigraphie ou de masque de soudure au fond.

Chaque PCB est soumis à un test électrique à 100% avant expédition, garantissant les normes de qualité les plus élevées.

4. Statistiques des PCB:
Ce PCB est équipé pour gérer des conceptions électroniques complexes, avec les statistiques suivantes:

- Composants: 51
- Le total des plaquettes: 232
- Les plaquettes à travers les trous: 171
- Les meilleurs SMT: 61
- Les plaquettes SMT inférieures: 0
- Je vous en prie.
- Les filets: 4

5Type d'œuvre fournie:Le Gerber RS-274-X
Ce circuit imprimé RO4003C accepte les illustrations Gerber RS-274-X, assurant la compatibilité avec les outils de conception standard de l'industrie et facilitant l'intégration transparente dans les processus de fabrication existants.

6. Norme de qualité:Classe IPC-2
Le PCB RO4003C est conforme à la norme de qualité IPC-Classe 2, garantissant des performances fiables et une qualité de fabrication constante.

7Disponibilité: dans le monde entier
Le PCB RO4003C est disponible à l'achat et à l'expédition dans le monde entier, ce qui le rend accessible aux concepteurs et aux fabricants du monde entier.

8Quelques applications typiques:
La polyvalence et les caractéristiques de performance du PCB RO4003C le rendent bien adapté à un large éventail d'applications, notamment:

- Antennes et amplificateurs de puissance des stations de base cellulaires: les capacités de haute fréquence et la stabilité du PCB RO4003C en font un choix idéal pour les antennes et les amplificateurs de puissance des stations de base cellulaires,où une transmission fiable du signal et un transfert d'énergie efficace sont essentiels.

- Les étiquettes d'identification RF: les faibles tolérances diélectriques et les lignes de transmission d'impédance contrôlée du PCB permettent des systèmes d'étiquettes d'identification RF très précis et fiables.

- Radar et capteurs automobiles: les propriétés électriques stables du PCB RO4003C et ses caractéristiques de faible perte en font un excellent choix pour les systèmes de radar et de capteurs automobiles,lorsque la transmission et la détection précises du signal sont essentielles.

- LNB pour les satellites de diffusion directe: faible tolérance diélectrique du PCB, faible perte,les lignes de transmission à impédance contrôlée sont avantageuses pour les applications LNB (Low Noise Block) dans les satellites de diffusion directe, permettant une réception et un traitement de signaux de haute qualité.

Conclusion:
Le PCB RO4003C représente une avancée significative dans la technologie des PCB à haute fréquence, offrant des performances électriques, une stabilité et une fiabilité exceptionnelles.lignes de transmission à impédance contrôlée, et la stabilité dimensionnelle, le PCB RO4003C ouvre de nouvelles possibilités pour les applications nécessitant des fréquences de fonctionnement élevées et des normes de performance strictes.Identification par RF, radar automobile, ou systèmes satellites, le RLe PCB O4003C fournit la base pour des performances supérieures, permettant aux ingénieurs et aux concepteurs de repousser les limites de la technologie.
