Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Le TLX-9 | Épaisseur: | 0.508 mm |
|---|---|---|---|
| Finition de surface: | Or par immersion | Poids de cuivre: | 1 oz |
| Mettre en évidence: | 0.508mm TLX-9 PCB haute fréquence,TLX-9 PCB à haute fréquence,carte PCB 1oz à haute fréquence |
||

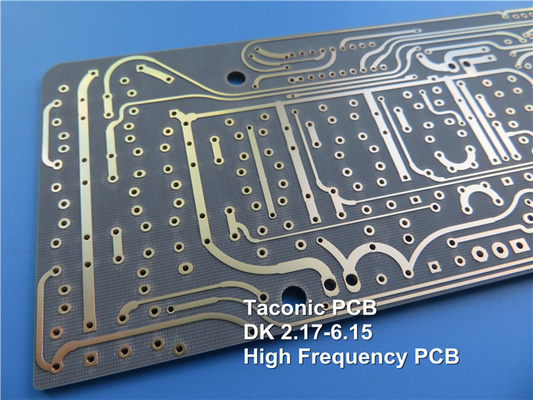

C'est un plaisir de partager avec vous notre PCB nouvellement livré, ce PCB haute performance basé sur des substrats TLX-9.TLX-9 est un PCB stratifié en PTFE/verre tissé de pointe conçu pour offrir des propriétés électriques et mécaniques exceptionnellesCe matériau composite assure un contrôle précis de ses caractéristiques, la constante diélectrique (Dk) étant personnalisable dans une plage spécifiée et une tolérance de ±0.04Lorsqu'il est mesuré à 10 GHz, le TLX-9 présente un facteur de dissipation d'environ 0.0019.
Le TLX-9 possède un ensemble impressionnant de propriétés matérielles.5, assurant une faible perte de signal et le maintien de l'intégrité du signal dans les applications haute fréquence.Le TLX-9 offre une fiabilité accrue même dans des conditions humidesIl présente une décomposition diélectrique élevée de plus de 60 kV, assurant un fonctionnement sûr dans des environnements électriques exigeants.avec une résistance d'arc remarquable de plus de 180 secondes.
Les propriétés mécaniques du TLX-9 sont tout aussi impressionnantes.fournissant un renforcement mécanique exceptionnel. La résistance à l'écaillage avec 1 oz de cuivre est de 12 lbs./linear in., assurant une adhérence sûre des composants.avec une plage de 9 à 12 ppm/°C dans la direction x-y et de 130 à 145 ppm/°C dans la direction zEn outre, le TLX-9 a une conductivité thermique de 0,19 W/m/K, ce qui facilite une dissipation de chaleur efficace.
| VALUES typiques du TLX-9 | |||||
| Propriété | Méthode d'essai | Unités | Valeur | Unités | Valeur |
| Constante diélectrique @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| Facteur de dissipation @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| Absorption de l'humidité | IPC-TM 650 2.6.2.1 | % | Le taux de dépôt02 | % | Le taux de dépôt02 |
| Décomposition diélectrique | IPC-TM 650 2.5.6 | KV | > 60 | KV | > 60 |
| Résistance au volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
| Résistance de surface | IPC-TM 650 2.5.17.1 | Je vous en prie. | 10^7 | Mohm/cm | 10^7 |
| Résistance à l'arc | IPC-TM 650 2.5.1 | secondes | > 180 | secondes | > 180 |
| Force de flexion longitudinale | IPC-TM 650 2.4.4 | - Je ne sais pas. | > 23,000 | N/mm2 | >159 |
| Résistance à la flexion transversale | IPC-TM 650 2.4.4 | - Je ne sais pas. | > 19,000 | N/mm2 | >131 |
| Résistance à l' écaillage (1 oz de cuivre) | IPC-TM 650 2.4.8 | En poids / ligne. | 12 | N/mm | 2.1 |
| Conductivité thermique | Pour l'utilisation dans les machines à coudre | Pour les appareils à moteur électrique | 0.19 | Pour les appareils à moteur électrique | 0.19 |
| ETC x-y | Pour les appareils à commande numérique | en ppm/°C | 9 à 12 | en ppm/°C | 9 à 12 |
| z TEC | Pour les appareils à commande numérique | en ppm/°C | 130 à 145 | en ppm/°C | 130 à 145 |
| Classification de la flammabilité UL-94 | L'utilisation de l'équipement | V-0 | V-0 | ||
La sécurité est une priorité avec TLX-9, car il répond à la cote d'inflammabilité UL-94 de V-0, assurant une haute résistance au feu dans les applications critiques.Ces propriétés font du TLX-9 un excellent choix pour les applications nécessitant une faible constante diélectrique, faible facteur de dissipation, faible absorption d'humidité, décomposition diélectrique élevée, bonne résistance à l'écaillage et ETC contrôlée.
Ce PCB nouvellement expédié est une carte rigide à deux couches avec un poids de cuivre de 35 μm sur chaque couche externe.Il prend en charge une trace minimale de 7/8 mils et une taille minimale de trou de 0Chaque PCB est soumis à un test électrique complet à 100% avant expédition, garantissant sa qualité et sa fiabilité.
Les circuits imprimés TLX-9 trouvent des applications dans diverses industries. Ils sont particulièrement adaptés aux antennes de grand format des LNA, LNB et LNC, des services/réseaux de communications personnels (PCS/PCN), des antennes de haute fréquence (LNA) et des antennes de haute fréquence (LNC).amplificateurs à haute puissanceGrâce à ses propriétés électriques et mécaniques exceptionnelles, les PCB TLX-9 offrent des performances fiables et une transmission optimale du signal.
Les circuits imprimés TLX-9 respectent la norme de qualité IPC-Classe-2 et sont disponibles dans le monde entier.
Grâce à leurs propriétés électriques exceptionnelles, à leur résistance mécanique et à leur large gamme d'applications, les PCB TLX-9 offrent une solution fiable et haute performance pour des projets électroniques exigeants,l'autonomisation de l'innovation dans divers secteurs.
