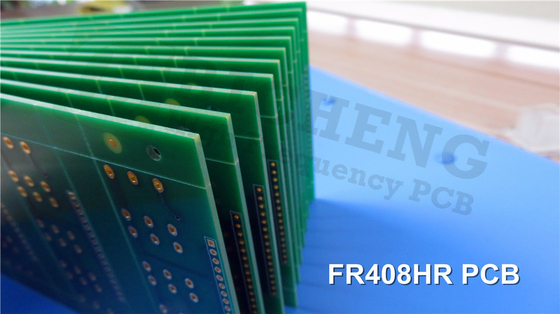

PCB multicouche 2 mm FR408HR via or d'immersion rempli et recouvert

Présentation de notre PCB multicouche haute performance construit sur FR408HR. Ce PCB multicouche est conçu pour des applications qui exigent des performances thermiques et une fiabilité maximales.Fabriqué à l'aide du système de résine multifonctionnelle à haute performance breveté par Isola, renforcé par un tissu de verre de qualité électrique (E-glass), ce PCB offre des propriétés exceptionnelles qui comblent le fossé entre les perspectives thermique et électrique.

Principales caractéristiques:
- Constante diélectrique (Dk): avec une Dk de 3,65 à 10 GHz, ce PCB assure une excellente intégrité du signal et des performances fiables dans les applications à haute fréquence.


- Facteur de dissipation: avec un facteur de dissipation de 0,0095 à 10 GHz, il minimise la perte de signal, assurant une transmission de puissance efficace.


- Coefficient d'expansion thermique (CTE): la CTE de 16 ppm/°C sur les axes x et y assure la compatibilité avec le cuivre, réduisant ainsi les contraintes thermiques et améliorant la fiabilité.


- Stabilité thermique: doté d'une température de transition en verre élevée (Tg) de 230°C (DMA) et d'une température de décomposition (Td) de 360°C (TGA), ce PCB présente une stabilité thermique exceptionnelle.


- Cycles de stratification multiples: il peut résister à plusieurs cycles de stratification, offrant une flexibilité dans le processus de fabrication des PCB.


- Compatibilité de l'assemblage sans plomb: conçu pour être compatible avec les procédés d'assemblage sans plomb, assurant le respect des normes industrielles modernes.


- via la capacité de remplissage: ce PCB soutient via le remplissage, améliorant la connectivité électrique et l'intégrité du signal.


- Résistance CAF: avec une résistance supérieure à la formation de filament anodique conducteur (CAF), il assure une fiabilité et des performances à long terme.


- Résistance à l'humidité: le FR408HR présente une résistance supérieure à l'humidité lors du reflux, protégeant ainsi contre les facteurs environnementaux.

Le dépôt de PCB:
Ce PCB est un PCB rigide à 4 couches avec l'empilement suivant:
- Couche supérieure: cuivre de 35 μm
- Prépreg: 152 μm
- Couche intérieure 1: cuivre de 35 μm
- Le noyau FR408HR: 1,535 mm
- Couche intérieure 2: cuivre de 35 μm
- Prépreg: 152 μm
- Couche inférieure: cuivre de 35 μm

Détails de la construction du PCB:
- Dimensions: 170 mm x 130 mm (1 PCS), avec une tolérance de +/- 0,15 mm
- Trace/Espace minimum: 4/5 mils, permettant une conception et une disposition de circuit précises
- Taille minimale des trous: 0,3 mm, supportant des composants à haute résistance et des interconnexions à haute densité
- les voies vertes: permettant des itinéraires complexes et une utilisation efficace de l'espace disponible
- Épaisseur de la planche finie: 2,0 mm, assurant intégrité et durabilité structurelles
- Poids du cuivre fini: 1 oz (1,4 mil) sur les couches extérieures, assurant une conductivité optimale
- Via épaisseur de revêtement: 20 μm, facilitant des connexions électriques fiables
- Finition de surface: or immersion, offrant une excellente soudabilité et une résistance à la corrosion
- Silkscreen: couche supérieure en blanc, fournissant des informations sur les composants et l'étiquetage
- Masque de soudure: rouge sur les couches supérieure et inférieure, protégeant les traces de cuivre et empêchant les ponts de soudure
- Vias remplis et recouverts: amélioration de l'intégrité du signal et amélioration des performances globales des PCB
- Test électrique à 100%: chaque PCB est soumis à un test électrique complet avant expédition, pour assurer sa fonctionnalité et sa qualité.

Statistiques sur les PCB:
- Composants: 270
- Le total des coussinets: 320
- Des plaquettes à travers les trous: 150
- Les meilleurs tampons SMT: 99
- Les plaquettes SMT inférieures: 71
- Je vous en prie.
- Les filets: 6

Norme de qualité et disponibilité:


- Norme de qualité: Ce PCB multicouche est conforme aux normes de qualité IPC-Classe 2, assurant une fiabilité et des performances élevées.


- Disponibilité: Ce PCB haute performance est disponible dans le monde entier, répondant aux besoins de diverses industries et applications.

Applications typiques:
Ce PCB multicouche trouve son application dans diverses industries, notamment:


- L'électronique grand public: des smartphones aux équipements audio/vidéo, ce PCB répond aux exigences exigeantes des appareils électroniques grand public modernes.


- Serveur et poste de travail: il fournit les performances et la fiabilité nécessaires pour les applications serveur et poste de travail haut de gamme.


- Automobile: le PCB FR408HR convient à l'électronique automobile, offrant robustesse et stabilité thermique dans des environnements automobiles difficiles.
