Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | AD1000 | Taille des PCB: | 42.6 mm x 21,5 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Résultats |
| Nombre de couches: | 2-layer | Épaisseur du PCB: | 1,6 mm |
| Mettre en évidence: | 1 oz de plaque de PCB,1Plaque de PCB de 0,6 mm |
||

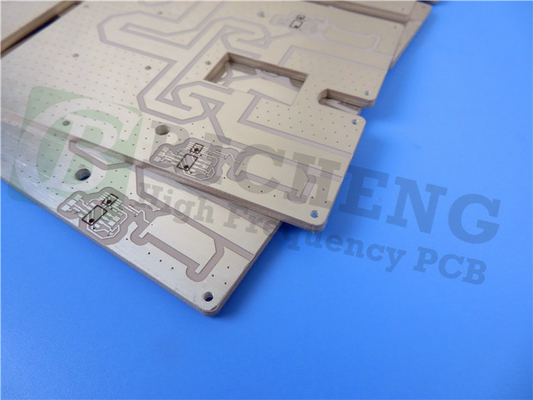

Il est heureux de partager le nouveau circuit imprimé basé sur l'AD1000.et caractéristiques électriques pour les applications à haute fréquenceAvec une constante diélectrique de 10,2 ou plus, ce matériau permet la miniaturisation des circuits par rapport aux laminats traditionnels à faible perte, ce qui le rend idéal pour les amplificateurs de puissance, les filtres, lescoupleurs, et autres composants utilisant des lignes de transmission à faible impédance.
Les principales caractéristiques du PCB AD1000 sont les suivantes:
- Construction en PTFE/céramique tissée renforcée de verre pour une stabilité dimensionnelle et une intégrité mécanique supérieures
- Conductivité thermique de pointe pour une meilleure dissipation et gestion de la chaleur
- Haute résistance à la pellicule du cuivre de plus de 12 lbs/in, permettant des traces de circuit plus minces
- La plus faible perte d'insertion parmi les produits de 10 Dk
- Grandes tailles de panneaux disponibles pour un traitement multi-circuits efficace
- Faible absorption d'humidité de seulement 0,03% pour des performances fiables dans des environnements humides
Les avantages:
Le PCB AD1000 offre une gamme d'avantages qui en font un choix exceptionnel pour les applications à haute fréquence.La construction PTFE/céramique renforcée de verre tissé offre une robustesse mécanique supérieure et une plus grande stabilité dimensionnelle par rapport aux autres produits 10 DkCela permet de concevoir des circuits miniaturisés, ce qui permet d'économiser du poids sans compromettre la fiabilité.
La conductivité thermique de pointe de l'AD1000 assure une dissipation et une gestion efficaces de la chaleur, ce qui est crucial pour les composants à forte consommation d'énergie comme les amplificateurs.les propriétés de faible perte du matériau contribuent à une plus grande intégrité du signal, permettant des circuits RF et micro-ondes plus fiables et plus performants.
La disposition économique des cartes et les capacités de traitement du PCB AD1000 en font une option attrayante pour les ingénieurs.03% assure également des performances fiables dans des environnements humides.
| Les biens immobiliers | Unités | Valeur | Méthode d'essai |
| 1Propriétés électriques | |||
| Constante diélectrique (pouvant varier en fonction de l'épaisseur) | |||
| @ 1 MHz | - | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 | |
| @ 10 GHz | - | 10.2 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Facteur de dissipation | |||
| @ 1 MHz | - | IPC TM-650 2. Les produits de base sont les suivants:5.5.3 | |
| @ 10 GHz | - | 0.0023 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Coefficient de température du diélectrique | - | ||
| TCεr @ 10 GHz (-40 à 150°C) | en ppm/°C | - 380 | IPC TM-650 2. Les produits de base sont les suivants:5.5.5 |
| Résistance au volume | |||
| C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| Résistance de surface | |||
| C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| E24/125 | MΩ | 3.16x108 | IPC TM-650 2. Les produits de base sont les suivants:5.17.1 |
| La résistance électrique | Volts/mil (kV/mm) | 622 (24.5) | IPC TM-650 2. Les produits de base sont les suivants:5.6.2 |
| Décomposition diélectrique | KV | > 45 | IPC TM-650 2. Les produits de base sont les suivants:5.6 |
| Résistance à l'arc | seconde | > 180 | IPC TM-650 2. Les produits de base sont les suivants:5.1 |
| 2Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Nom de l'entreprise | °C | > 500 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| 5% | °C | > 500 | IPC TM-650 2. Les produits de base sont les suivants:4.24.6 |
| T260 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T288 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| T300 | minutes | > 60 | IPC TM-650 2. Les produits de base sont les suivants:4.24.1 |
| Expansion thermique, CTE (x,y) 50 à 150 °C | en ppm/°C | 8, 10 | IPC TM-650 2. Les produits de base sont les suivants:4.41 |
| Expansion thermique, CTE (z) 50 à 150 °C | en ppm/°C | 20 | IPC TM-650 2. Les produits de base sont les suivants:4.24 |
| Pourcentage d'expansion de l'axe z (50-260oC) | % | IPC TM-650 2. Les produits de base sont les suivants:4.24 | |
| 3Propriétés mécaniques | |||
| Résistance à l'écaillage au cuivre (1 oz/35 microns) | |||
| Après un stress thermique | Lb/in (N/mm) | >12 (2.1) | IPC TM-650 2. Les produits de base sont les suivants:4.8 |
| À des températures élevées (150o) | Lb/in (N/mm) | 13.6 (2.4) | IPC TM-650 2. Les produits de base sont les suivants:4.8.2 |
| Solutions après-processus | Lb/in (N/mm) | IPC TM-650 2. Les produits de base sont les suivants:4.8 | |
| Module du jeune | Le nombre de points de contact est le suivant: | 200 (1,38) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Résistance à la flexion (machine/cross) | Le nombre de points de contact est le suivant: | 9.9/7.5 (68/52) | IPC TM-650 2. Les produits de base sont les suivants:4.4 |
| Résistance à la traction (machine/croix) | Le nombre de points de contact est le suivant: | 5.1/4.3 (35/30) | IPC TM-650 2. Les produits de base sont les suivants:4.18.3 |
| Module de compression | Le nombre de points de contact est le suivant: | > 425 (> 2,93) | Pour l'utilisation dans les machines à coudre |
| Ratio de Poisson | - | 0.16 | Pour l'utilisation dans les machines à coudre |
| 4Propriétés physiques | |||
| Absorption de l'eau | % | 0.03 | IPC TM-650 2. Les produits de base sont les suivants:6.2.1 |
| Densité ambiante 23oC | g/cm3 | 3.20 | ASTM D792 Méthode A |
| Conductivité thermique | Pour les appareils électroniques | 0.81 | Pour l'utilisation dans les machines de traitement de l'air |
| Intégrabilité | classe | Rencontre V0 | L'utilisation de l'équipement |
| Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr | % | Les données sont fournies par la NASA SP-R-0022 | |
| Perte de masse totale | % | 0.01 | Les données sont fournies par la NASA SP-R-0022 |
| Les volatiles collectés | % | 0.00 | Les données sont fournies par la NASA SP-R-0022 |
| La vapeur d'eau récupérée | % | 0.00 | Les données sont fournies par la NASA SP-R-0022 |
Le PCB rigide à 2 couches utilise des couches de cuivre de 35 μm sur un noyau AD1000 d'une épaisseur de 1,527 mm, avec une épaisseur finale totale de 1,6 mm. Les détails de construction comprennent un minimum de 4/4 mil trace/espace et 0.Taille du trou de 32 mm, répondant à la norme IPC-Classe 2.
Détails de la construction du PCB:
Dimensions du panneau: 42,6 mm x 21,5 mm, avec une tolérance de ±0,15 mm
Trace minimale par espace: 4/4 mils
Taille minimale du trou: 0,32 mm
Pas de voies aveugles
Poids du cuivre fini: 1,4 ml sur les couches extérieures
Épaisseur de revêtement: 20 μm
Finition de surface: or immersion
Pas de sérigraphie ni de masque de soudure en haut ni en bas
Des essais électriques à 100% sont effectués avant expédition pour assurer la qualité et la fiabilité.
Ce circuit imprimé à 11 plaquettes à 3 composants comporte 7 plaquettes SMT à travers-trous et 4 plaquettes SMT sur le dessus, avec 4 voies reliant les 2 réseaux électriques.Des tests électriques à 100% sont effectués avant expédition pour assurer une qualité et une fiabilité exceptionnelles..
Le PCB AD1000 est un excellent choix pour un large éventail d'applications à haute fréquence, y compris les modules radar, les systèmes d'évitement des collisions, les amplificateurs de puissance, les amplificateurs de faible bruit,et des circuits miniaturisés et des antennes de patchAvec sa construction robuste, ses performances électriques supérieures et sa disponibilité mondiale,L'AD1000 est une solution éprouvée pour les micro-ondes et les modèles RF exigeants.
| Matériau du PCB: | Tissu de verre renforcé en PTFE/céramique rempli |
| Nom: | Le montant de l'aide |
| Constante diélectrique: | 10.2 |
| Facteur de dissipation | 00,0023 à 10 GHz |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | Les émissions de dioxyde de carbone et de dioxyde de carbone sont définies comme les émissions de dioxyde de carbone et de dioxyde de carbone. |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
