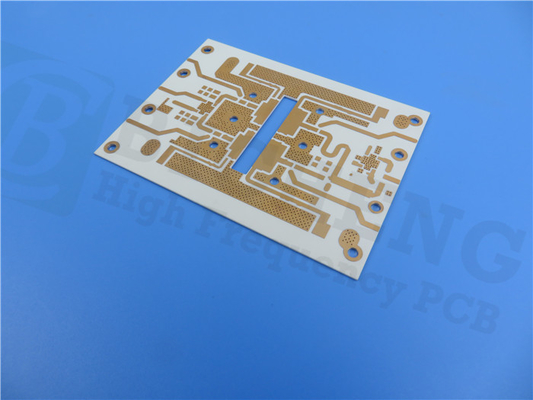

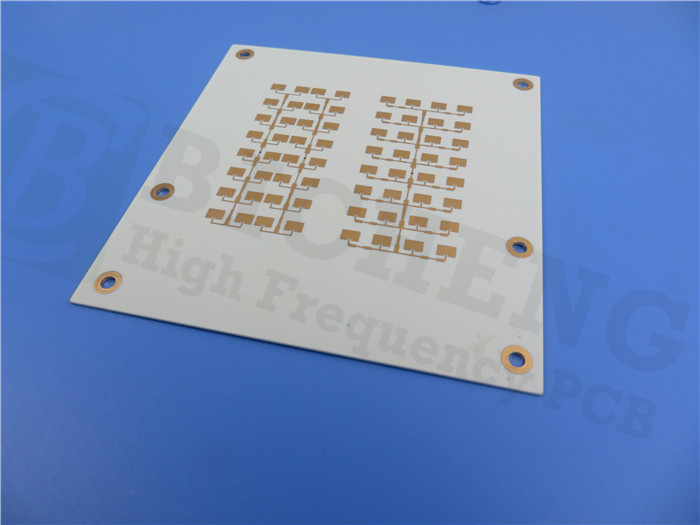

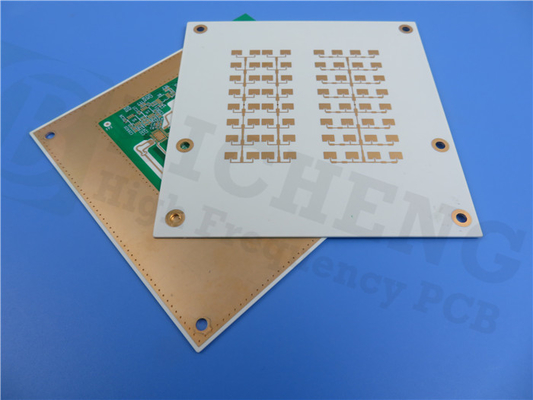

Présentation de notre PCB nouvellement livré avec le matériau RO4350B, une solution de pointe pour les circuits haute performance.Avec ses propriétés électriques exceptionnelles et son procédé de fabrication rentable, ce PCB est un choix idéal pour un large éventail d'applications.
Les stratifiés RO4350B sont composés d'hydrocarbures/céramiques renforcés de verre tissé spécialisé,offrant des performances électriques similaires à celles du PTFE/matériaux en verre tissé et les avantages de fabrication de l'époxy/verreCes stratifiés assurent un contrôle strict de la constante diélectrique (Dk) tout en conservant une faible perte, tout en utilisant les mêmes méthodes de traitement que les stratifiés standard époxy/verre.Comparé aux stratifiés micro-ondes classiques, les stratifiés RO4350B sont disponibles à une fraction du coût et ne nécessitent pas de traitements spéciaux de trous ou de procédures de manutention comme les matériaux à base de PTFE.,les rendant adaptés aux dispositifs actifs et aux conceptions RF à haute puissance.
L'un des principaux avantages du matériau RO4350B est son coefficient de dilatation thermique (CTE), qui correspond étroitement à celui du cuivre.ce qui en fait un excellent choix pour les constructions de cartes multicouches diélectriques mixtes (MLB). La faible CTE de l'axe Z des stratifiés RO4350B assure une qualité fiable des trous placés, même dans les applications de choc thermique sévère.le matériau a une température de transition vitrée élevée (Tg) supérieure à 280°C (536°F), assurant que ses caractéristiques de dilatation restent stables sur toute la plage de température de traitement du circuit.
Principales caractéristiques:
- Constante diélectrique (Dk): 3,48 +/- 0,05 à 10 GHz/23°C
- Facteur de dissipation: 0,0037 à 10 GHz/23°C
- Conductivité thermique: 0,69 W/m/°K
- CTE de l'axe X: 10 ppm/°C, CTE de l'axe Y: 12 ppm/°C, CTE de l'axe Z: 32 ppm/°C
- Valeur de Tg élevée: > 280°C
- Faible absorption de l'eau: 0,06%
| RO4350B Valeur typique |
| Les biens immobiliers |
RO4350B |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.48 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3.66 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation |
0.0037
0.0031 |
Z |
|
10 GHz ou 23°C
2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
+ 50 |
Z |
en ppm/°C |
-50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
1.2 x 1010 |
|
MΩ.cm |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
5.7 x 109 |
|
MΩ |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| La résistance électrique |
31.2 ((780) |
Z |
Kv/mm ((v/mil) |
0.51 mm ((0.020 ") |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la traction |
Le montant de l'aide est fixé à:
Les États membres |
X
Y |
MPa (ksi) |
NT1 économie |
Pour l'aéronef |
| Résistance à la flexion |
255
(37) |
|
MPa
Je ne sais pas. |
|
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 |
| Stabilité dimensionnelle |
Le taux de dépôt5 |
X, Y |
mm/m
(mil/pouce) |
après extraction + E2/150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique |
10
12
32 |
X
Y
Z |
en ppm/°C |
-55°C à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg |
> 280 |
|
°C TMA |
Une |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 |
| Td |
390 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Conductivité thermique |
0.69 |
|
Le numéro de série |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité |
0.06 |
|
% |
48 heures d'immersion 0,060 "
échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
1.86 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
0.88
(5.0) |
|
N/mm
- Je ne sais pas. |
après la soudure flottant 1 oz.
Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité |
(3) V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Ce PCB est optimisé pour ses performances et sa fiabilité, ce qui en fait un excellent choix pour diverses applications.et couche de cuivre 2.La couche de cuivre 1 a une épaisseur de 35 μm, fournissant un conducteur solide et robuste pour une transmission efficace du signal.Au cœur de notre PCB se trouve le matériau Rogers RO4350B d'une épaisseur de 0.762 mm (30 mil)Pour compléter l'empilement, on utilise la couche de cuivre 2 d'une épaisseur de 20 μm.offrant des options de routage supplémentaires et fournissant un plan au sol solide pour une meilleure intégrité du signal et une compatibilité électromagnétique.
Détails de la construction du PCB:
- Taille du tableau: 53,18 mm x 76,04 mm (1 PCS), +/- 0,15 mm
- Trace minimale / espace: 4/4 millilitres
- Taille minimale du trou: 0,35 mm
- Il n' y a pas de voies aveugles.
- Épaisseur de la planche finie: 0,8 mm
- Poids du cuivre fini: 1 oz (1,4 mil) couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: argent de plongée
- Je ne veux pas.
- Le fond de la sérigraphie:
- Le masque de soudure:
- Masque de soudure inférieure: non
- Test électrique à 100% effectué avant expédition
Statistiques sur les PCB:
- Composants: 12
- Le total des coussinets: 65
- Les coussins à trous: 33
- Les plaquettes SMT haut: 32
- Les plaquettes SMT inférieures: 0
- Je vous en prie.
- Les filets: 3
Les illustrations fournies:Le Gerber RS-274-X
Norme de qualité:Classe IPC-2
Disponibilité:Ce PCB est disponible pour l'expédition dans le monde entier, assurant un accès facile à cette solution de haute qualité.
Applications typiques:
- Antennes et amplificateurs de puissance des stations de base cellulaires
- Étiquettes d'identification RF
- Radars et capteurs automobiles
- LNB est pour les satellites de diffusion directe
Grâce à ses propriétés électriques exceptionnelles, à sa rentabilité et à sa compatibilité avec diverses applications, notre PCB RO4350B est un choix fiable pour les conceptions de circuits haute performance.Découvrez les avantages de ce matériau de pointe et élèvez vos projets électroniques à de nouveaux sommets.
