60mil TLX-8 PCB 2 couches immersion or circuits rigides

60mil TLX-8 PCB 2 couches immersion or circuits rigides

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
Le TLX-8
Taille des PCB:
1080,72 mm x 59,59 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 ml)
Finition de surface:
Or par immersion
Nombre de couches:
2-layer
Épaisseur de PCB:
1.6 mm
Mettre en évidence:

Circuits rigides en or à immersion de 60 mil

,

Circuits rigides en or par immersion TLX-8

,

Pcb d'immersion en or 2 couches

Description du produit

Le TLX-8 est un matériau stratifié en fibre de verre PTFE conçu pour des performances fiables dans un large éventail d'applications RF.Sa polyvalence est due à la disponibilité de différentes épaisseurs et options de revêtement en cuivreCe matériau est bien adapté aux micro-ondes à faible nombre de couches, offrant un renforcement mécanique pour une utilisation dans des environnements difficiles tels que:



- Conditions de vibrations élevées lors du lancement spatial
- Exposition à des températures élevées dans les modules du moteur
- Environnements riches en radiations dans l'espace
- Conditions marines extrêmes pour les antennes de navires de guerre
- Larges gammes de températures pour les substrats d'altimètre



Les principaux avantages
- Excellente performance PIM (intermodulation passive), mesurée à moins de -160 dBc
- Excellentes propriétés mécaniques et thermiques
- Constante diélectrique basse et stable (Dk)
- Dimensionnellement stable avec faible absorption d'humidité
- Dk étroitement contrôlé
- Facteur de dissipation faible (Df)
- Classification de l'inflammabilité UL 94 V0
- Convient pour les micro-ondes à faible nombre de couches



VALUES typiques du TLX-8
Les biens immobiliers Méthode d'essai Unité Valeur Unité Valeur
DK @10 GHz IPC-650 2.5.5.3   2.55   2.55
Df @1,9 GHz IPC-650 2.5.5.5.1   0.0012   0.0012
Df @10 GHz IPC-650 2.5.5.5.1   0.0017   0.0017
Décomposition diélectrique IPC-650 2.5.6 KV > 45 KV > 45
Absorption de l'humidité IPC-650 2.6.2.1 % 0.02 % 0.02
Résistance à la flexion (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 28,900 N/mm2
Résistance à la flexion Pour l'utilisation dans les machines de traitement de l'air PSI 20,600 N/mm2
Résistance à la traction (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 35,600 N/mm2
Résistance à la traction (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 27,500 N/mm2
L'allongement à la rupture (MD) Pour l'utilisation dans les machines de traitement de l'air % 3.94 % 3.94
L'allongement à la rupture (CD) Pour l'utilisation dans les machines de traitement de l'air % 3.92 % 3.92
Le Module de Young. Pour l'utilisation dans les machines de traitement de l'air KPSI 980 N/mm2
Le Module de Young. Pour l'utilisation dans les machines de traitement de l'air KPSI 1,200 N/mm2
Le Module de Young. Pour l'utilisation dans les machines de traitement de l'air KPSI 1,630 N/mm2
Le rapport de Poisson Pour l'utilisation dans les machines de traitement de l'air   0.135 N/mm
Résistance à l'écaillage ((1 oz.ed) IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 15 N/mm
Résistance à l'écaillage ((1 oz.RTF) IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 17 N/mm
Résistance à l'écaillage IPC-650 2.4.8.3 ((Température élevée.) Points / pouces linéaires 14 N/mm
Résistance à l'écaillage IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 11 N/mm
Résistance à l'écaillage ((1 oz. en rouleau) IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 13 N/mm 2.1
Conductivité thermique Pour l'utilisation des appareils de traitement des eaux usées R/M*K 0.19 R/M*K 0.19
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.5 ((Après cuisson.) millilitres par pouce. 0.06 mm/M
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.4 ((Après cuisson.) millilitres par pouce. 0.08 mm/M
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.5 ((Stres thermique.) millilitres par pouce. 0.09 mm/M
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.5 ((Stres thermique.) millilitres par pouce. 0.1 mm/M
Résistance de surface IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.) Je vous en prie. 6.605 x 108 Je vous en prie. 6.605 x 108
Résistance de surface IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité) Je vous en prie. 3.550 x 106 Je vous en prie. 3.550 x 106
Résistance au volume IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.) Mohm/cm 1.110 x 1010 Mohm/cm 1.110 x 1010
Résistance au volume IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité) Mohm/cm 1.046 x 1010 Mohm/cm 1.046 x 1010
Le point de départ est le point de départ de l'aéroport.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 21 en ppm/°C 21
Le point de départ est le point de départ.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 23 en ppm/°C 23
Le point de départ est le point de départ de l'axe CTE.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 215 en ppm/°C 215
Densité ((Gravité spécifique) Pour l'utilisation dans les machines de traitement de l'air g/cm3 2.25 g/cm3 2.25
Td(2% de perte de poids) IPC-650 2.4.24.6 (TGA) °C 535 °C
Td(5% de perte de poids) IPC-650 2.4.24.6 (TGA) °C 553 °C
Indice de flammabilité L'utilisation de l'équipement   V-0   V-0



Spécifications techniques



Propriétés électriques
- Constante diélectrique @ 10 GHz: 2,55 ± 0.04
- Facteur de dissipation @ 10 GHz: 0.0018
- Résistance de surface (température élevée): 6,605 x 10^8 Mohm
- Résistance de surface (condition d'humidité): 3,550 x 10^6 Mohm
- Résistance au volume (température élevée): 1,110 x 10^10 Mohm/cm
- Résistance au volume (condition d'humidité): 1,046 x 10^10



Stabilité dimensionnelle
- MD après cuisson: 0,06 mm/M (mls/in)
- CD après cuisson: 0,08 mm/M (mls/in)
- MD Stress thermique: 0,09 mm/M (mils/in)
- CD Stress thermique: 0,10 mm/M (mils/in)

CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C



Propriétés thermiques
- 2% de perte de poids: 535 °C
- 5% de perte de poids: 553 °C

Propriétés chimiques/physiques
- Absorption de l'humidité: 0,02%
- Décomposition diélectrique: > 45 kV
- Indice de flammabilité: V-0 (UL-94)

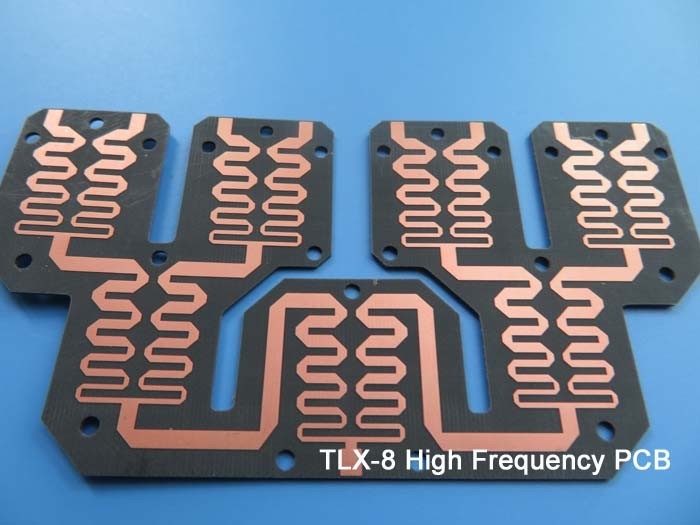

60mil TLX-8 PCB 2 couches immersion or circuits rigides 0



Construction de PCB
- PCB rigide à deux couches
- Couche de cuivre 1: 35 μm
- Taconic TLX-8 Corée: 1,524 mm (60 mil)
- Couche de cuivre 2: 35 μm
- Dimensions du tableau: 108,72 mm x 59,59 mm ± 0,15 mm
- Trace minimale par espace: 5/5 millilitres
- Taille minimale du trou: 0,3 mm
- épaisseur du panneau fini: 1,6 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- Épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- Le haut en soie: blanc
- Filtre à soie en bas: aucun
- Masque de soudure supérieur: Aucun
- Masque de soudure inférieure: Aucun
- Test électrique à 100% avant expédition



Disponibilité
Dans le monde entier



Applications typiques
- Systèmes radar
- Les communications mobiles
- Équipement d'essai au micro-ondes
- appareils de transmission micro-ondes
- coupleurs, séparateurs, combinateurs, amplificateurs et antennes

produits
DéTAILS DES PRODUITS
60mil TLX-8 PCB 2 couches immersion or circuits rigides
Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
Le TLX-8
Taille des PCB:
1080,72 mm x 59,59 mm = 1 PCS, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 ml)
Finition de surface:
Or par immersion
Nombre de couches:
2-layer
Épaisseur de PCB:
1.6 mm
Quantité de commande min:
1 pièces
Prix:
USD9.99-99.99/PCS
Détails d'emballage:
Sacs à vide + cartons
Délai de livraison:
8 à 9 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
5000 pièces par mois
Mettre en évidence

Circuits rigides en or à immersion de 60 mil

,

Circuits rigides en or par immersion TLX-8

,

Pcb d'immersion en or 2 couches

Description du produit

Le TLX-8 est un matériau stratifié en fibre de verre PTFE conçu pour des performances fiables dans un large éventail d'applications RF.Sa polyvalence est due à la disponibilité de différentes épaisseurs et options de revêtement en cuivreCe matériau est bien adapté aux micro-ondes à faible nombre de couches, offrant un renforcement mécanique pour une utilisation dans des environnements difficiles tels que:



- Conditions de vibrations élevées lors du lancement spatial
- Exposition à des températures élevées dans les modules du moteur
- Environnements riches en radiations dans l'espace
- Conditions marines extrêmes pour les antennes de navires de guerre
- Larges gammes de températures pour les substrats d'altimètre



Les principaux avantages
- Excellente performance PIM (intermodulation passive), mesurée à moins de -160 dBc
- Excellentes propriétés mécaniques et thermiques
- Constante diélectrique basse et stable (Dk)
- Dimensionnellement stable avec faible absorption d'humidité
- Dk étroitement contrôlé
- Facteur de dissipation faible (Df)
- Classification de l'inflammabilité UL 94 V0
- Convient pour les micro-ondes à faible nombre de couches



VALUES typiques du TLX-8
Les biens immobiliers Méthode d'essai Unité Valeur Unité Valeur
DK @10 GHz IPC-650 2.5.5.3   2.55   2.55
Df @1,9 GHz IPC-650 2.5.5.5.1   0.0012   0.0012
Df @10 GHz IPC-650 2.5.5.5.1   0.0017   0.0017
Décomposition diélectrique IPC-650 2.5.6 KV > 45 KV > 45
Absorption de l'humidité IPC-650 2.6.2.1 % 0.02 % 0.02
Résistance à la flexion (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 28,900 N/mm2
Résistance à la flexion Pour l'utilisation dans les machines de traitement de l'air PSI 20,600 N/mm2
Résistance à la traction (MD) Pour l'utilisation dans les machines de traitement de l'air PSI 35,600 N/mm2
Résistance à la traction (CD) Pour l'utilisation dans les machines de traitement de l'air PSI 27,500 N/mm2
L'allongement à la rupture (MD) Pour l'utilisation dans les machines de traitement de l'air % 3.94 % 3.94
L'allongement à la rupture (CD) Pour l'utilisation dans les machines de traitement de l'air % 3.92 % 3.92
Le Module de Young. Pour l'utilisation dans les machines de traitement de l'air KPSI 980 N/mm2
Le Module de Young. Pour l'utilisation dans les machines de traitement de l'air KPSI 1,200 N/mm2
Le Module de Young. Pour l'utilisation dans les machines de traitement de l'air KPSI 1,630 N/mm2
Le rapport de Poisson Pour l'utilisation dans les machines de traitement de l'air   0.135 N/mm
Résistance à l'écaillage ((1 oz.ed) IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 15 N/mm
Résistance à l'écaillage ((1 oz.RTF) IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 17 N/mm
Résistance à l'écaillage IPC-650 2.4.8.3 ((Température élevée.) Points / pouces linéaires 14 N/mm
Résistance à l'écaillage IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 11 N/mm
Résistance à l'écaillage ((1 oz. en rouleau) IPC-650 2.40,8 seconde.5.2.2 ((Stres thermique.) Points / pouces linéaires 13 N/mm 2.1
Conductivité thermique Pour l'utilisation des appareils de traitement des eaux usées R/M*K 0.19 R/M*K 0.19
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.5 ((Après cuisson.) millilitres par pouce. 0.06 mm/M
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.4 ((Après cuisson.) millilitres par pouce. 0.08 mm/M
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.5 ((Stres thermique.) millilitres par pouce. 0.09 mm/M
Stabilité dimensionnelle IPC-650 2.4.39 secondes.5.5 ((Stres thermique.) millilitres par pouce. 0.1 mm/M
Résistance de surface IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.) Je vous en prie. 6.605 x 108 Je vous en prie. 6.605 x 108
Résistance de surface IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité) Je vous en prie. 3.550 x 106 Je vous en prie. 3.550 x 106
Résistance au volume IPC-650 2.5.17.1 seconde5.2.1 ((Température élevée.) Mohm/cm 1.110 x 1010 Mohm/cm 1.110 x 1010
Résistance au volume IPC-650 2.5.17.1 seconde5.2.1 ((condition d'humidité) Mohm/cm 1.046 x 1010 Mohm/cm 1.046 x 1010
Le point de départ est le point de départ de l'aéroport.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 21 en ppm/°C 21
Le point de départ est le point de départ.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 23 en ppm/°C 23
Le point de départ est le point de départ de l'axe CTE.°C) IPC-650 2.4.41/ASTM D 3386 en ppm/°C 215 en ppm/°C 215
Densité ((Gravité spécifique) Pour l'utilisation dans les machines de traitement de l'air g/cm3 2.25 g/cm3 2.25
Td(2% de perte de poids) IPC-650 2.4.24.6 (TGA) °C 535 °C
Td(5% de perte de poids) IPC-650 2.4.24.6 (TGA) °C 553 °C
Indice de flammabilité L'utilisation de l'équipement   V-0   V-0



Spécifications techniques



Propriétés électriques
- Constante diélectrique @ 10 GHz: 2,55 ± 0.04
- Facteur de dissipation @ 10 GHz: 0.0018
- Résistance de surface (température élevée): 6,605 x 10^8 Mohm
- Résistance de surface (condition d'humidité): 3,550 x 10^6 Mohm
- Résistance au volume (température élevée): 1,110 x 10^10 Mohm/cm
- Résistance au volume (condition d'humidité): 1,046 x 10^10



Stabilité dimensionnelle
- MD après cuisson: 0,06 mm/M (mls/in)
- CD après cuisson: 0,08 mm/M (mls/in)
- MD Stress thermique: 0,09 mm/M (mils/in)
- CD Stress thermique: 0,10 mm/M (mils/in)

CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C



Propriétés thermiques
- 2% de perte de poids: 535 °C
- 5% de perte de poids: 553 °C

Propriétés chimiques/physiques
- Absorption de l'humidité: 0,02%
- Décomposition diélectrique: > 45 kV
- Indice de flammabilité: V-0 (UL-94)

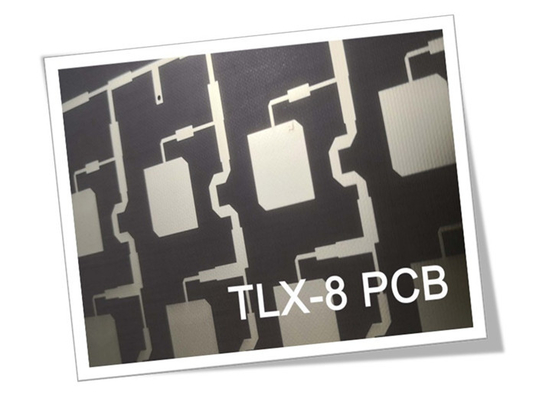

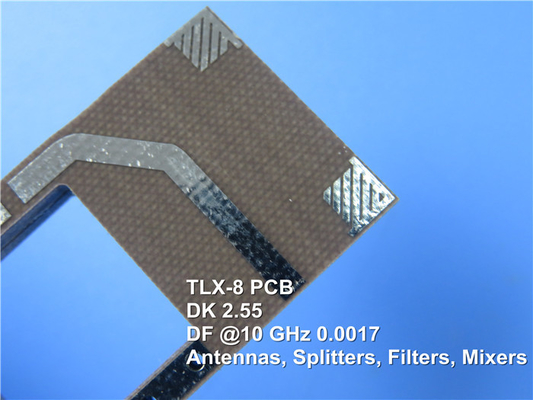

60mil TLX-8 PCB 2 couches immersion or circuits rigides 0



Construction de PCB
- PCB rigide à deux couches
- Couche de cuivre 1: 35 μm
- Taconic TLX-8 Corée: 1,524 mm (60 mil)
- Couche de cuivre 2: 35 μm
- Dimensions du tableau: 108,72 mm x 59,59 mm ± 0,15 mm
- Trace minimale par espace: 5/5 millilitres
- Taille minimale du trou: 0,3 mm
- épaisseur du panneau fini: 1,6 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- Épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- Le haut en soie: blanc
- Filtre à soie en bas: aucun
- Masque de soudure supérieur: Aucun
- Masque de soudure inférieure: Aucun
- Test électrique à 100% avant expédition



Disponibilité
Dans le monde entier



Applications typiques
- Systèmes radar
- Les communications mobiles
- Équipement d'essai au micro-ondes
- appareils de transmission micro-ondes
- coupleurs, séparateurs, combinateurs, amplificateurs et antennes

Plan du site |  Politique de confidentialité | La Chine est bonne. Qualité Panneau de carte PCB de rf Le fournisseur. 2020-2025 Bicheng Electronics Technology Co., Ltd Tout. Les droits sont réservés.
