| Matériel: | RF-35 | Taille des PCB: | 45.9 mm x 30.5 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | HASL |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 1.6 mm |
| Mettre en évidence: | Disques de 60 mil de fréquence radio,PCB à radiofréquence RF-35,PCB à radiofréquence à double face |
||

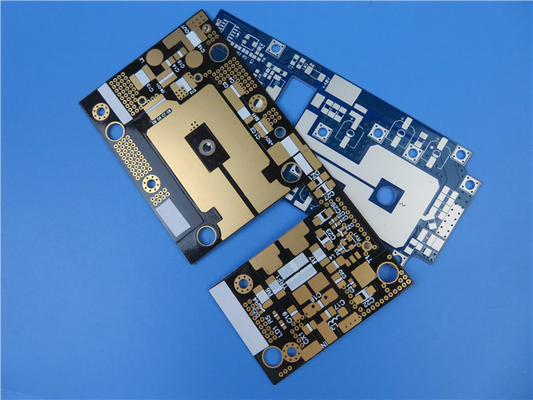

Le PCB RF-35 est un stratifié en céramique organique de pointe de la famille ORCER de Taconic, spécialement conçu pour les applications commerciales de micro-ondes et de radiofréquences.Utilisation d'un renforcement en verre tissé, RF-35 tire parti de l'expertise de Taconic dans la technologie de remplissage en céramique et la fibre de verre en PTFE revêtue, ce qui en fait un excellent choix pour une production à faible coût et à volume élevé.
Le RF-35 se distingue par sa résistance supérieure à l'écaillage pour 1/2 once et 1 once de cuivre, ce qui est essentiel pour les situations de retraitement.son taux d'absorption d'humidité ultra-faible et son faible facteur de dissipation minimisent considérablement les changements de phase avec la fréquence, assurant une performance fiable.
Principales caractéristiques
Constante diélectrique: 3,5 à 1,9 GHz, fournissant une grande intégrité du signal.
Facteur de dissipation: exceptionnellement faible à 0,0018 à 1,9 GHz, réduisant les pertes d'énergie.
Résistance à la rupture diélectrique: 41 kV, offrant une solide isolation.
Coefficient d'expansion thermique (CTE): X CTE de 19 ppm/°C, Y CTE de 24 ppm/°C, Z CTE de 64 ppm/°C, assurant une stabilité dans les variations de température.
Classification de l'inflammabilité: UL-94 V0, indiquant le respect des normes de sécurité.
| Les biens immobiliers | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Constante diélectrique @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| Facteur de dissipation @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| Absorption de l'humidité (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Résistance à l'écaillage (1/2 oz. de cuivre) | IPC-TM 650 2.4.8 | Pounds/pouce linéaire | > 80 | N/mm | > 1.5 |
| Résistance à l'écaillage (1 once de cuivre) | IPC-TM 650 2.4.8 | Pounds/pouce linéaire | > 10 ans0 | N/mm | > 1.8 |
| Décomposition diélectrique | IPC-TM 650 2.5.6 | KV | 41 | KV | 41 |
| Résistance au volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
| Résistance de surface | IPC-TM 650 2.5.17.1 | Je vous en prie. | 1.46 x 108 | Je vous en prie. | 1.46 x 108 |
| Résistance à l'arc | IPC TM 650 2.5.1 | secondes | > 180 | secondes | > 180 |
| Force de flexion longitudinale | Pour l'utilisation dans les machines à coudre | PSI | > 22,000 | N/mm2 | >152 |
| Résistance à la flexion transversale | Pour l'utilisation dans les machines à coudre | PSI | > 18 ans000 | N/mm2 | > 124 |
| Conductivité thermique | Pour l'utilisation dans les machines à coudre | Pour les appareils à moteur électrique | 0.24 | Pour les appareils à moteur électrique | 0.24 |
| Résistance à la traction longitudinale | Pour l'aéronef | PSI | 27,000 | N/mm2 | 187 |
| Résistance à la traction transversale | Pour l'aéronef | PSI | 21,000 | N/mm2 | 145 |
| Stabilité dimensionnelle longitudinale | IPC-TM 650 2.4.39 | dans | 0.00004 | mm/mm | 0.00004 |
| Stabilité dimensionnelle transversale | IPC-TM 650 2.4.39 | dans | - Je ne sais pas.0001 | mm/mm | - Je ne sais pas.0001 |
| ETC x-y | Pour les appareils à commande numérique | en ppm/°C | 19 à 24 | en ppm/°C | 19 à 24 |
| z TEC | Pour les appareils à commande numérique | en ppm/°C | 64 | en ppm/°C | 64 |
| Intégrabilité | L'utilisation de l'équipement | V-0 | V-0 | ||
| Dureté | Échelle Rockwell M | 34 | 34 |
Les avantages
Le PCB RF-35 offre de nombreux avantages:
Rentable: Idéal pour les applications à volume élevé sans compromettre la qualité.
Excellente résistance à la pellicule: l'adhérence supérieure facilite le retraitement et l'assemblage.
Faible absorption d'humidité: assure une performance fiable dans des conditions humides.
Amélioration de la douceur de surface: améliore les performances dans les applications à haute fréquence.
Configuration de la pile de PCB
Ce PCB est équipé d'un empilement rigide à deux couches:
Couche de cuivre 1: 35 μm
Le noyau RF-35 est de 1,524 mm (60 mil)
Couche de cuivre 2: 35 μm
Cette configuration se traduit par une épaisseur de planche finie de 1,6 mm, avec un poids total de cuivre de 1 oz (1,4 mil) sur les couches extérieures.
Détails de la construction
Dimensions du panneau: 45,9 mm x 30,5 mm (± 0,15 mm)
Trace/Espace minimale: 5/5 millilitres
Taille minimale du trou: 0,3 mm
Aucune voie aveugle incluse dans la conception.
Épaisseur de revêtement: 25 μm
Finition de surface: HASL (nivellement par soudure à air chaud) pour une soudurabilité fiable.
Silkscreen et masque de soudure: Il dispose d'un silkscreen blanc au sommet; pas de silkscreen en bas ou de masque de soudure.
Chaque PCB est soumis à un test électrique complet à 100% avant expédition, garantissant une fiabilité et des performances de premier ordre.
Assurance qualité
Ce PCB est conforme à la norme de qualité IPC-Classe 2, assurant une fiabilité élevée adaptée à une variété d'applications.
Applications
Le PCB RF-35 est bien adapté à une gamme d'applications, notamment:
Amplificateurs de puissance: optimisés pour une amplification efficace du signal.
Filtres et accouplements: conçus pour un traitement efficace du signal.
Composants passifs: idéal pour divers composants RF passifs.
Disponibilité
Ce PCB est disponible dans le monde entier, ce qui en fait un excellent choix pour les ingénieurs et les concepteurs à la recherche de solutions performantes et rentables pour les applications RF.
| Matériau du PCB: | PTFE en fibre de verre céramique |
| Nom: | RF-35 |
| Constante diélectrique: | 3.5 |
| Facteur de dissipation | 0.0018 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) ou plus |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, etc. |
