Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Résistant à l'humidité | Taille des PCB: | 548 mm x 238 mm = 1 PCS |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent immergé |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0,6 millimètres |
| Mettre en évidence: | Résistant à la corrosion,1OZ pcb rf,20 millilitres de circuits imprimés |
||

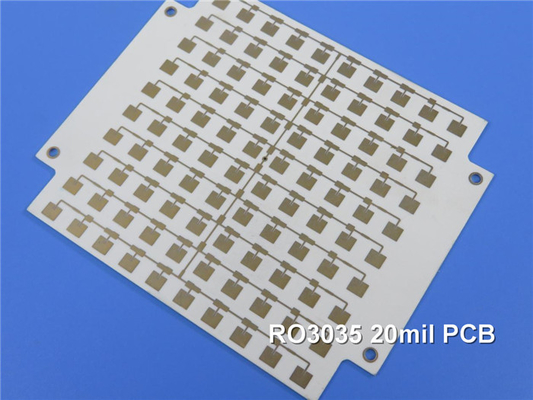

Le PCB RO3035 est équipé de stratifiés PTFE remplis de céramique à haute fréquence, faisant partie de la série RO3000 de Rogers.Les stratifiés RO3035 fournissent une constante diélectrique stable à des températures variablesLeur stabilité mécanique garantit la fiabilité et minimise la déformation.permettre des conceptions innovantes sans compromis.
Principales caractéristiques
Composition du matériau: composites PTFE remplis de céramique pour des performances supérieures.
Constante diélectrique: 3,5 ± 0,05 à 10 GHz/23°C, assurant une excellente intégrité du signal.
Facteur de dissipation: faible à 0,0015 à 10 GHz/23°C, réduisant les pertes d'énergie.
Température de dégradation thermique (Td): > 500°C pour une meilleure stabilité thermique.
Conductivité thermique: 0,5 W/mK, efficace pour la dissipation de chaleur.
Absorption de l'humidité: seulement 0,04%, ce qui assure une fiabilité dans divers environnements.
Coefficient de dilatation thermique (CTE):
Pour l'axe X: 17 ppm/°C
Pour les appareils de traitement des eaux usées:
Pour les véhicules à moteur à combustion
Les avantages
Le PCB RO3035 présente plusieurs avantages:
Capacité à haute fréquence: peut être utilisée dans des applications allant jusqu'à 30-40 GHz.
Augmentation de la fiabilité: des températures de fonctionnement plus basses améliorent les performances des amplificateurs de puissance.
Propriétés mécaniques uniformes: Convient pour les conceptions de cartes à plusieurs couches avec des constantes diélectriques variables, y compris les conceptions hybrides de verre époxy.
Faible coefficient d'expansion en plan: Il correspond étroitement au cuivre, assurant des ensembles fiables montés en surface et une excellente stabilité dimensionnelle.
Rentabilité: Le prix économique du stratifié le rend idéal pour la fabrication en série.
| Les biens immobiliers | RO3035 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.50 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.6 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0015 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 45 ans. | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.11 0.11 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 107 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 107 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1025 1006 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.04 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | j/g/k | Calculé | |||
| Conductivité thermique | 0.5 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 17 24 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 10.2 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Configuration de la pile de PCB
Le PCB RO3035 est équipé d'un empilement rigide à deux couches:
Couche de cuivre 1: 35 μm
RO3035 Substrate: 20 mil (0,508 mm)
Couche de cuivre 2: 35 μm
Cette configuration donne une épaisseur de planche finie de 0,6 mm, les couches extérieures présentant un poids total de cuivre de 1 oz (1,4 mil).
Détails de la construction
Taille du panneau: 548 mm x 238 mm (1 pièce)
Trace minimale/Espace: 4/4 millilitres
Taille minimale du trou: 0,35 mm
Aucune voie aveugle incluse dans la conception.
Épaisseur de revêtement: 20 μm
Finition de surface: argent immersion pour une excellente soudabilité.
Masque à soie et masque de soudure: masque à soie blanc en haut; masque à soudure en haut bleu; pas de masque à soie ou masque à soudure en bas.
Assurance qualité: chaque PCB est soumis à un test électrique à 100% avant expédition pour assurer sa fiabilité.
Normes de qualité
Ce PCB est conforme à la norme de qualité IPC-Classe 2, assurant une fiabilité élevée pour une variété d'applications.
Applications typiques
Le PCB RO3035 est bien adapté à un large éventail d'applications, notamment:
Applications de radars dans le secteur automobile
Antennes de positionnement par satellite
Systèmes de télécommunications cellulaires: y compris les amplificateurs de puissance et les antennes.
Antennes à patch pour les communications sans fil
Satellites de diffusion directe
Lien de données sur les systèmes de câbles
Lecteurs de compteurs à distance
Les arrière-planes électriques
Disponibilité
Le PCB RO3035 est disponible pour les clients du monde entier, ce qui en fait un excellent choix pour les ingénieurs et les concepteurs à la recherche de solutions hautes performances pour des applications RF avancées.
