Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Le noyau Rogers 4003C | Taille des PCB: | 660,95 mm x 38,29 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | ENEPIG |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0.4 mm |
| Mettre en évidence: | Roger RO4003C deux couches de PCB,12 mil deux couches de PCB,Pcb à deux couches en soie noire |
||
Le PCB à haute fréquence Rogers RO4003C est un choix privilégié pour les applications exigeant des performances électriques et une fabrication supérieures. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsLe RO4003C se distingue par un excellent contrôle diélectrique et une faible perte à un coût compétitif, ce qui le rend idéal pour les applications à haut volume et sensibles aux performances.
Principales caractéristiques
Constante diélectrique (Dk): 3,38 ± 0,05 à 10 GHz
Facteur de dissipation: 0,0027 à 10 GHz
Conductivité thermique: 0,71 W/m/°K
Coefficient thermique de la constante diélectrique: +40 ppm/°C (plage de fonctionnement: -50°C à 150°C)
Coefficient d'expansion thermique (CTE): adapté au cuivre (X: 11 ppm/°C, Y: 14 ppm/°C)
CTE basse sur l'axe Z: 46 ppm/°C
Température de transition du verre (Tg): > 280 °C
Faible absorption de l'humidité: 0,06%
Les avantages
Idéal pour les constructions de circuits imprimés multicouches (MLB): le RO4003C est spécialement conçu pour les conceptions de circuits imprimés complexes, offrant d'excellentes performances dans les configurations multicouches.
Fabrication rentable: procédés similaires au FR-4, permettant de réduire les coûts de fabrication par rapport aux stratifiés traditionnels au micro-ondes.
Applications à haut volume: conçu pour des applications sensibles aux performances, ce qui en fait le choix idéal pour les environnements à forte demande.
Prix compétitifs: offre une valeur exceptionnelle sans compromettre la qualité ou les performances.
| Les biens immobiliers | Pour les produits de l'industrie | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Forces de flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 425 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | N/A | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |

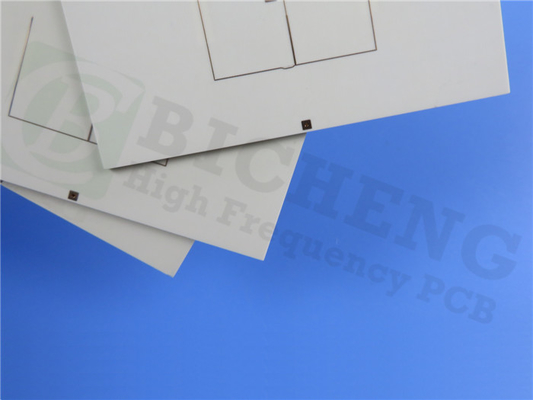

En termes de spécifications techniques, le RO4003C est doté d'une pile de PCB rigide à deux couches, avec des épaisseurs de couche de cuivre de 35 μm des deux côtés et une épaisseur de noyau de 0,305 mm (12 mil).Les dimensions de la planche sont de 66.95 mm x 38.29 mm (± 0.15 mm), avec une épaisseur de planche finie de 0.4 mm. Il supporte une trace minimale / espace de 4/4 mil et une taille minimale de trou de 0.4 mm. Le poids du cuivre fini est de 1 oz (1.4 ml) pour les couches extérieures, et la finition de surface est ENEPIG.
Applications typiques
Le PCB Rogers RO4003C est polyvalent et adapté à un large éventail d'applications, notamment:
Appareils pour la téléphonie cellulaire
Étiquettes d'identification RF
Radar et capteurs automobiles
LNB pour les satellites de radiodiffusion directe
Disponibilité
Le PCB RO4003C de Rogers est disponible dans le monde entier, conçu pour répondre aux besoins des applications modernes à haute fréquence.il représente une avancée significative dans la technologie des PCB.
