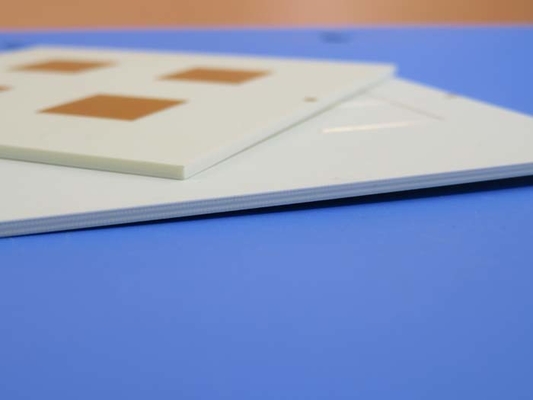

Rogers RO4003C carte de circuit imprimé haute fréquence PCB 0,7 mm 4 couche ENIG

Rogers RO4003C carte de circuit imprimé haute fréquence PCB 0,7 mm 4 couche ENIG

Nombre De Pièces: 1 pièces
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériel:
Rogers 4003C Core, RO4450F Bondply est une marque de véhicule.
Taille des PCB:
112 mm x 121 mm = 2 types = 2 PCS, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 mil) couches extérieures, 1 oz (1,4 mil) couches intérieures
Finition de surface:
Résultats
Nombre de couches:
4-Layer
Épaisseur de PCB:
0,7 millimètres
Mettre en évidence:

Plaque de circuit imprimé à haute fréquence Rogers RO4003C

,

0.7mm carte de circuit imprimé haute fréquence

,

Plaque de circuit imprimé à haute fréquence à 4 couches

Description du produit

Le circuit imprimé à haute fréquence Rogers RO4003C est conçu pour des applications qui exigent des performances électriques exceptionnelles et une facilité de fabrication.Ce matériau avancé est constitué d'hydrocarbures/céramiques renforcés de verre tissé, offrant les caractéristiques électriques du PTFE/du verre tissé avec les avantages de traitement des composites époxy/verre.y compris les styles de tissus en verre 1080 et 1674, toutes les variantes maintiennent des spécifications de performance électrique rigoureuses pour le stratifié.



RO4450F Bondply
La couche de liaison RO4450F est composée de plusieurs qualités basées sur les matériaux de base de la série RO4000 et est compatible dans les constructions multicouches avec les stratifiés RO4000.Un Tg de post-curage élevé fait de la liaison RO4450F un excellent choix pour les couches multicouches nécessitant des stratifications séquentielles, car les liaisons RO4450F entièrement durcies sont capables de gérer plusieurs cycles de stratificationEn outre, les exigences relatives aux liaisons compatibles FR-4 permettent de combiner les liaisons RO4450F et les liaisons FR-4 à faible débit en constructions multicouches non homogènes à l'aide d'un seul cycle de liaison.



Principales caractéristiques

Constante diélectrique (Dk): 3,38 ± 0,05 à 10 GHz
Facteur de dissipation: 0,0027 à 10 GHz
Conductivité thermique: 0,71 W/m/°K
Coefficient thermique de la constante diélectrique: +40 ppm/°C (plage de fonctionnement: -50°C à 150°C)
CTE correspondant au cuivre: axe X: 11 ppm/°C, axe Y: 14 ppm/°C
CTE basse sur l'axe Z: 46 ppm/°C
Température de transition du verre (Tg): > 280 °C
Absorption de l'humidité: 0,06%



Les biens immobiliers Pour les produits de l'industrie Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 3.38 ± 0.05 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 3.55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation 0.0027
0.0021
Z   10 GHz ou 23°C
2.5 GHz ou 23°C
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε + 40 Z en ppm/°C -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume 1.7 x 1010   MΩ.cm - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface 4.2 x 109   - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique 31.2 ((780) Z Kv/mm ((v/mil) 0.51 mm ((0.020 ") IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la traction Le montant de l'aide
100 ((14.5)
X
Y
MPa (ksi) NT1 économie Pour l'aéronef
Forces de flexion 276
Le nombre de personnes
  MPa
Je ne sais pas.
  IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle Le taux de dépôt3 X, Y mm/m
(mil/pouce)
après extraction + E2/150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique 11
14
46
X
Y
Z
en ppm/°C -55°C à 288°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg > 280   °C TMA Une IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td 425   °C TGA   Pour l'utilisation dans les machines à coudre
Conductivité thermique 0.71   Le numéro de série 80°C Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité 0.06   % 48 heures d'immersion 0,060 "
échantillon Température 50°C
Pour l'utilisation dans les machines de traitement de l'air
Densité 1.79   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 1.05
(6.0)
  N/mm
- Je ne sais pas.
après la soudure flottant 1 oz.
Folie de CED
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité N/A       Les produits
Compatible avec les procédés sans plomb - Oui, oui.



Les avantages
Le RO4003C est idéal pour les constructions de cartes multicouches (MLB), offrant d'excellentes performances dans les conceptions de PCB complexes.permettant de réduire les coûts de fabrication par rapport aux stratifiés micro-ondes traditionnelsCette combinaison de caractéristiques le rend particulièrement adapté aux applications à volume élevé qui exigent fiabilité et efficacité à un prix compétitif.



Spécifications techniques

Le dépôt de PCB: PCB rigide à 4 couches


Couche de cuivre_1 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Couche de cuivre_2 - 35 μm
RO4450F Bondply - 0,101 mm (4 mil) *
Couche de cuivre_3 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Couche de cuivre4 - 35 μm



Rogers RO4003C carte de circuit imprimé haute fréquence PCB 0,7 mm 4 couche ENIG 0



Rogers RO4003C carte de circuit imprimé haute fréquence PCB 0,7 mm 4 couche ENIG 1



Les dimensions du panneau sont de 112 mm x 121 mm (± 0,15 mm), avec une épaisseur de panneau finie de 0,7 mm. Il supporte une trace minimale / espace de 5/6 mils et une taille minimale de trou de 0,3 mm.Le poids du cuivre fini est de 1 oz (1.4 mils) pour les couches extérieure et intérieure, avec une épaisseur de 20 μm. La finition de surface est ENIG, avec une sérigraphie blanche et un masque de soudure vert.



Ce PCB prend en charge une variété d'applications, y compris les antennes de la station de base cellulaire et les amplificateurs de puissance, les étiquettes d'identification RF, les radars et les capteurs automobiles,et les LNB pour les satellites de radiodiffusion directeLe PCB Rogers RO4003C est disponible dans le monde entier, répondant aux besoins des applications modernes à haute fréquence avec ses propriétés de matériaux avancées et ses méthodes de production rentables.



Rogers RO4003C carte de circuit imprimé haute fréquence PCB 0,7 mm 4 couche ENIG 2
