Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Le noyau Rogers RO4730G3 | Taille des PCB: | 88.2 mm x 66,47 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | L'or à immersion au nickel sans électro (ENIG) |
| Nombre de couches: | 2-layer | Épaisseur de PCB: | 0,8 millimètres |
| Mettre en évidence: | 30 mil pcb rogers,2 couches rogers ro4730g3,ENIG Surface Finition des PCB |
||
Introduction au projet

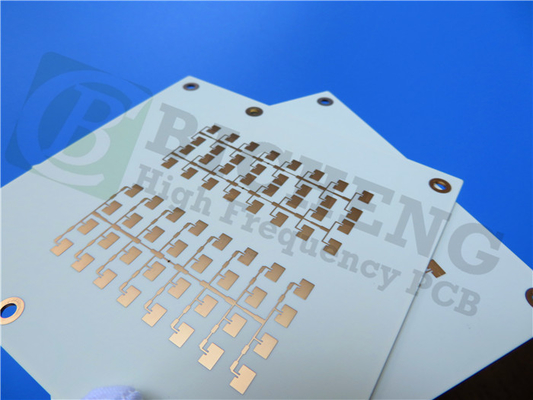

Le circuit imprimé Rogers RO4730G3 est un stratifié à base d'hydrocarbures/céramique/vidre tissé de pointe spécialement conçu pour les applications d'antenne.alternative peu coûteuse aux stratifiés à base de PTFE classiques. Les systèmes de résine uniques de RO4730G3 fournissent les propriétés critiques nécessaires pour une performance optimale de l'antenne.RO4730G3 élimine le besoin de traitements spéciaux requis pour la préparation de trous traversés plaqués sur les stratifiés PTFE traditionnelsCette abordabilité permet aux concepteurs d'optimiser efficacement les coûts et les performances.
Caractéristiques
Le RO4730G3 possède une constante diélectrique (Dk) de 3,0 ± 0,05 à 10 GHz, ainsi qu'un faible facteur de dissipation de 0.0028Son coefficient thermique de Dk est de 34 ppm/°C et le matériau présente un coefficient d'expansion thermique (CTE) bien adapté au cuivre, avec des valeurs de 15,9 ppm/°C (X), 14,4 ppm/°C (Y),et 35.2 ppm/°C (Z). La température de transition du verre (Tg) est supérieure à 280 °C, tandis que la température de décomposition (Td) est de 411 °C par TGA.assurer une dissipation de chaleur efficace.
| Les biens immobiliers | RO4730G3 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.0 ± 0.5 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Constante diélectrique | 2.98 | Z | 1.7 à 5 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0028 | Z | 10 GHz à 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| 2.5 GHz | |||||
| Coefficient thermique de ε | + 34 | Z | en ppm/°C | -50 °C à 150 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | Le taux de dépôt4 | X, Y | mm/m | après etech +E2/150 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Résistance au volume (0,030") | 9 x 107 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface (0,030") | 7.2 x 105 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Le PIM | -165 | dBc | 50 ohms 0,060 " | 43 dBm à 1900 MHz | |
| Résistance électrique (0,030") | 730 | Z | V/mil | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 | |
| Résistance à la flexion | 181 (26.3) | MPa (kpsi) | NT1 économie | Pour l'utilisation dans les machines de traitement de l'air | |
| Le CMD | 139 (20.2) | ||||
| Absorption de l'eau | 0.093 | - | % | 48 à 50% | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 |
| Conductivité thermique | 0.45 | Z | Pour les appareils électroniques | 50°C | Pour les appareils de traitement de l'air |
| Coefficient de dilatation thermique | 15.9 14.4 35.2 |
X Y Z |
en ppm/°C | -50 °C à 288 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Tg | > 280 | °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24 | ||
| Td | 411 | °C | Pour l'utilisation dans les machines de traitement de l'air | ||
| Densité | 1.58 | gm/cm3 | Pour les appareils à commande numérique | ||
| Résistance à la peau de cuivre | 4.1 | - Je ne sais pas. | Une once, LoPro EDC. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
Les avantages
Ce matériau diélectrique à faible perte est conçu avec une feuille de profil bas, ce qui réduit l'intermodulation passive (PIM) et une faible perte d'insertion.Le remplisseur de microsphère fermé unique contribue à une construction légère, ce qui rend le matériau environ 30% plus léger que les stratifiés PTFE/verre traditionnels.RO4730G3 offre une grande souplesse de conception et une compatibilité avec les processus d'assemblage automatisés.
Le faible coefficient thermique de la constante diélectrique (TCDk) inférieur à 40 ppm/°C assure des performances de circuit cohérentes sur une gamme de températures.Le système de résine thermodurcissable spécialement formulé offre une facilité de fabrication et une capacité de traitement fiable à trous placés (PTH)En outre, le RO4730G3 est respectueux de l'environnement, compatible avec les procédés sans plomb et conforme à la norme RoHS.
Spécifications techniques
Le PCB est constitué d'un empilement rigide à deux couches, composé:
Couche de cuivre 1: 35 μm
Résistance à la combustion:
Couche de cuivre 2: 35 μm
Les dimensions du panneau sont de 88,2 mm x 66,47 mm (± 0,15 mm), avec une épaisseur de panneau finie de 0,8 mm. Il supporte une trace/espace minimale de 4/4 mil et une taille de trou minimale de 0,4 mm.Le poids du cuivre fini est de 1 oz (1.4 mils) pour les couches extérieures, et l'épaisseur du revêtement est de 20 μm. La finition de surface est en or immersion au nickel sans électro (ENIG), avec un écran de soie blanc sur le dessus et un masque de soudure vert.
Applications
Le PCB Rogers RO4730G3 est particulièrement adapté à des applications telles que les antennes de stations de base cellulaires.La facilité de traitement en fait un choix idéal pour les ingénieurs et les concepteurs du secteur des télécommunications..
Disponibilité
Le PCB Rogers RO4730G3 est disponible dans le monde entier, répondant aux exigences des applications d'antenne modernes avec ses propriétés avancées et ses méthodes de traitement conviviales.
| Matériau du PCB: | Vitres tissés en céramique à base d'hydrocarbures |
| Désignateur: | RO4730G3 |
| Constante diélectrique: | 3.0 ± 0,05 (processus) |
| 2.98 (conception) | |
| Nombre de couches: | 1 couche, 2 couches, plusieurs couches |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du stratifié ((cuivre à profil bas): | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
| Épaisseur du stratifié (ED cuivre) | 20 mm (0,508 mm), 30 mm (0,762 mm), 60 mm (1,524) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'argent immersion, le OSP, etc. |
