Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RF-10 | Épaisseur de PCB: | 60 mil |
|---|---|---|---|
| Taille des PCB: | Pour les véhicules de type à moteur à combustion | Nombre de couches: | 2-layer |
| Poids en cuivre: | 1 oz | Finition de surface: | Argent immergé |
| Mettre en évidence: | Circuits en argent à immersion à deux couches,Circuits en argent à immersion de 60 mil PCB,Circuits d'immersion en argent couche PCB 2 |
||

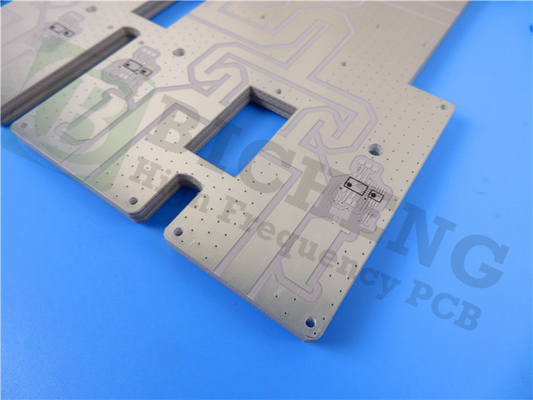

Nous sommes heureux de vous présenter notre nouvelle carte de circuit imprimé à 2 couches (PCB) équipée de stratifiés RF-10 revêtus de cuivre.RF-10 combine du PTFE rempli de céramique et de la fibre de verre tissée pour fournir un substrat rentable avec des performances électriques et thermiques exceptionnelles.
Principales caractéristiques
Le matériau RF-10 possède une constante diélectrique de 10,2 ± 0,3 à 10 GHz et un faible facteur de dissipation de 0.0025Sa haute conductivité thermique de 0,85 W/mK assure une gestion thermique efficace,tandis que ses tolérances dimensionnelles serrées améliorent la stabilité dans les circuits multicouchesLe matériau est également résistant à l'humidité (0,08% d'absorption) et a un indice d'inflammabilité de V-0, ce qui assure la sécurité et la fiabilité.
| RF-10 Valeur typique | |||||
| Les biens immobiliers | Méthode d'essai | Unité | Valeur | Unité | Valeur |
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
| TcK† (-55 à 150 °C) | IPC-650 2.5.5.6 | en ppm/°C | -370 | en ppm/°C | -370 |
| Absorption de l'humidité | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
| Résistance à l'écaillage (1 once de cuivre RT) | IPC-650 2.4.8 (soldeuse) | Poids en pouces | 10 | N/mm | 1.7 |
| Résistance au volume | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
| Résistance de surface | IPC-650 2.5.17.1 | Je vous en prie. | 1.0 x 108 | Je vous en prie. | 1.0 x 108 |
| Résistance à la flexion (MD) | IPC - 650 - 2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
| Résistance à la flexion (CD) | IPC - 650 - 2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
| Résistance à la traction (MD) | IPC - 650 - 2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
| Résistance à la traction (CD) | IPC - 650 - 2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
| Stabilité dimensionnelle | IPC-650 2.4.39 (après gravure) | Pourcentage (25 mil-MD) | - Je ne sais pas.0032 | Pourcentage (25 mil-CD) | - Je ne sais pas.0239 |
| Stabilité dimensionnelle | IPC-650 2.4.39 (après cuisson) | Pourcentage (25 mil-MD) | - Je ne sais pas.0215 | Pourcentage (25 mil-CD) | - Je ne sais pas.0529 |
| Stabilité dimensionnelle | IPC-650 2.4.39 (après stress) | Pourcentage (25 mil-MD) | - Je ne sais pas.0301 | Pourcentage (25 mil-CD) | - Je ne sais pas.0653 |
| Stabilité dimensionnelle | IPC-650 2.4.39 (après gravure) | Pourcentage (60 mil-MD) | - Je ne sais pas.0027 | % (60 mil-CD) | - Je ne sais pas.0142 |
| Stabilité dimensionnelle | IPC-650 2.4.39 (après cuisson) | Pourcentage (60 mil-MD) | - Je ne sais pas.1500 | % (60 mil-CD) | - Je ne sais pas.0326 |
| Stabilité dimensionnelle | IPC-650 2.4.39 (après stress) | Pourcentage (60 mil-MD) | - Je ne sais pas.0167 | % (60 mil-CD) | - Je ne sais pas.0377 |
| Densité (gravité spécifique) | Je ne sais pas.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| Température spécifique | Je ne sais pas.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| Conductivité thermique (non couverte) | Je ne sais pas.4.50 | R/M*K | 0.85 | R/M*K | 0.85 |
| CTE (axe X - Y) (50 à 150 °C) | IPC-650 2.4.41 | en ppm/°C | 16 à 20 | en ppm/°C | 16 à 20 |
| CTE (axe Z) (50 à 150 °C) | IPC-650 2.4.41 | en ppm/°C | 25 | en ppm/°C | 25 |
| Indice de flammabilité | Le secteur privé | V-0 | V-0 | ||
Spécifications du PCB
Ce PCB est doté d'une pile bien structurée, composée de:
- Couche de cuivre 1: 35 μm (1 oz)
- Le noyau RF-10: 60 mil (1.524 mm)
- Couche de cuivre 2: 35 μm (1 oz)
Les dimensions globales de ce PCB sont de 40 mm x 40 mm ± 0,15 mm, avec une épaisseur finale de 1,6 mm. Le PCB supporte une trace/espace minimale de 7/8 mils et une taille de trou minimale de 0,4 mm.Il comprend un poids de cuivre fini de 1 oz sur les deux couches extérieures et une épaisseur de plaquage via de 20 μm.
Pour la finition de la surface, il utilise de l'argent d'immersion, complété par un masque de soudure noir sur le côté supérieur.tandis que le côté inférieur reste sans écran de soie ou masque de soudureChaque PCB est soumis à un test électrique à 100% avant expédition pour assurer une qualité et des performances élevées.
| Matériau du PCB: | Composites en PTFE rempli de céramique et en fibre de verre tissée |
| Nom: | RFI 10 |
| Constante diélectrique: | 10.2 |
| Facteur de dissipation | 0.0025 à 10 GHz |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
Applications
Ce PCB polyvalent est adapté à une variété d'applications, notamment:
- Les antennes à micro-bandes
- Des antennes GPS.
- Composants passifs (filtres, couples, diviseurs de puissance)
- Systèmes d'évitement des collisions aériennes
- Composants pour satellites
Assurance qualité et disponibilité
Il répond aux normes IPC-Classe 2, ce PCB est disponible pour l'expédition dans le monde entier.
Avec RF-10, vous obtenez une solution PCB fiable et haute performance adaptée à vos applications RF avancées.
