| Matériel: | RO4350B | Épaisseur de PCB: | 6.5mm |
|---|---|---|---|
| Taille des PCB: | 65 mm x 65 mm (± 0,15 mm) | Nombre de couches: | 2-layer |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Résultats |
| Filtres à soie: | jaune | ||
| Mettre en évidence: | 6Circuits à double face pour PCB de 0,5 mm,RO4350B Circuits PCB à double face |
||

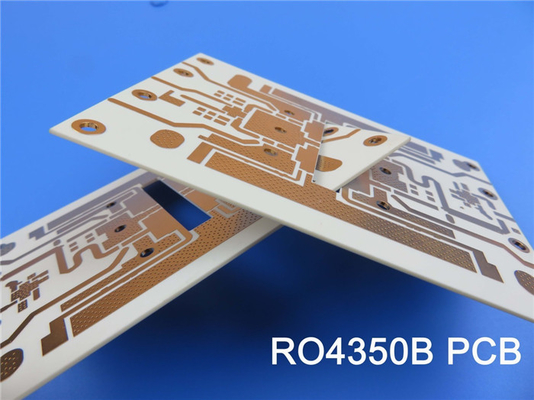

Cette solution avancée est conçue pour des applications RF haute performance,combinant les atouts des deux matériaux pour offrir une fiabilité et une efficacité exceptionnelles. Le stratifié RO4350B offre des performances électriques similaires à celles du PTFE/verre tissé, tout en exploitant la fabrication de l'époxy/verre, ce qui en fait un choix rentable pour les applications à micro-ondes.
Principales caractéristiques du RO4350B
Le matériau RO4350B possède une constante diélectrique de 3,48 ± 0,05 à 10 GHz et un faible facteur de dissipation de 0.0037, assurant une perte de signal minimale, avec une conductivité thermique de 0,69 W/m·K et une température de transition vitreuse élevée (Tg) supérieure à 280 °C,ce matériau maintient sa stabilité dans un large éventail de conditions de fonctionnementLe coefficient de dilatation thermique (CTE) est étroitement associé au cuivre, offrant une excellente stabilité dimensionnelle, ce qui est crucial pour les constructions de panneaux multicouches.
Principales caractéristiques du RO4450F
La liaison RO4450F améliore les performances des PCB, offrant une constante diélectrique de 3,52 ± 0,05 à 10 GHz et un facteur de dissipation de 0.004Avec une conductivité thermique de 0,65 W/m·K et un Tg élevé supérieur à 280 °C, il est parfait pour le traitement de cycles de stratification multiples.permettant des constructions multicouches polyvalentes.
| RO4350B Valeur typique | |||||
| Les biens immobiliers | RO4350B | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.48 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.66 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0037 0.0031 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | + 50 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 1.2 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| Résistance de surface | 5.7 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2 |
| Module de traction | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la traction | Le montant de l'aide est fixé à: Les États membres |
X Y |
MPa (ksi) | NT1 économie | Pour l'aéronef |
| Résistance à la flexion | 255 (37) |
MPa Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt5 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Coefficient de dilatation thermique | 10 12 32 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3 | |
| Td | 390 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.69 | Le numéro de série | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.86 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 0.88 (5.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | (3) V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Le dépôt de PCB
Le PCB est doté d'un empilement rigide à deux couches:
- Couche de cuivre 1: 35 μm
- RO4350B Corée: 1,524 mm (60 mil)
- Prepreg couche de liaison (RO4450F): 0,101 mm (4 mil)
- RO4350B Corée: 1,524 mm (60 mil)
- Prepreg couche de liaison (RO4450F): 0,101 mm (4 mil)
- RO4350B Corée: 1,524 mm (60 mil)
- Prepreg couche de liaison (RO4450F): 0,101 mm (4 mil)
- RO4350B Corée: 1,524 mm (60 mil)
- Couche de cuivre 2: 35 μm
Détails de la construction
Ce PCB mesure 65 mm x 65 mm (± 0,15 mm) avec une épaisseur de finition de 6,5 mm. Il supporte une trace minimale/espace de 7/8 mil et une taille minimale de trou de 0,5 mm. Le poids du cuivre fini est 1 oz (1.La finition de la surface est ENIG, tandis que la sérigraphie supérieure est jaune et le masque de soudure supérieur est vert.Chaque panneau est soumis à un test électrique à 100% avant expédition pour assurer la qualité.
Conformité et disponibilité
- Format de l'œuvre: Gerber RS-274-X
- Norme de qualité: IPC-Classe 2
- Disponibilité: dans le monde entier
Applications typiques
Ce PCB est idéal pour:
- antennes de stations de base cellulaires et amplificateurs de puissance
- Étiquettes d'identification RF
- Radars et capteurs automobiles
- LNB pour satellites de diffusion directe
Utilisez les propriétés avancées de Rogers RO4350B et RO4450F dans votre prochain projet pour assurer une fiabilité et des performances élevées dans des applications RF exigeantes.
