Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | RO4534 | Épaisseur de PCB: | 30 millilitres |
|---|---|---|---|
| Taille des PCB: | 73.2 mm x 36,44 mm = 1 PCS, +/- 0,15 mm | Nombre de couches: | 2-layer |
| Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent immergé |
| Le haut de la sérigraphie: | Blanc | ||
| Mettre en évidence: | 30 millilitres de PCB en argent à immersion,RO4534 PCB en argent à immersion,couche 2 de PCB RF |
||

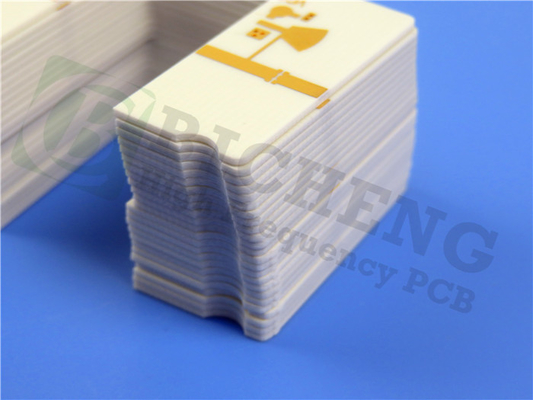

Nous sommes ravis de présenter notre PCB nouvellement livré utilisant des substrats RO4534, méticuleusement conçus pour répondre aux exigences strictes du marché des antennes.Les stratifiés RO4534 s'appuient sur le succès de la série RO4000Ce matériau d'hydrocarbures rempli de céramique et renforcé de verre offre des constantes diélectriques contrôlées, des performances à faible perte, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de l'énergie, des performances de détection de laet une excellente réponse par intermodulation passive (PIM), ce qui en fait un choix idéal pour les applications d'antennes à microstrip.
Principales caractéristiques
- constante diélectrique: 3,4 à 10 GHz
- Facteur de dissipation: 0,0027 à 10 GHz
- Valeur PIM: typique -157 dBC
- Coefficient thermique d'expansion (CTE) **:
- axe X: 11 ppm/°C
- Axe Y: 14 ppm/°C
- Axe Z: 46 ppm/°C
- Température de transition du verre (Tg): > 280 °C
- Absorption de l'humidité: 0,06%
- Compatibilité des procédés sans plomb: oui
Les avantages:
- Faible perte, faible Dk et faible réponse PIM pour une large gamme d'applications
- Système de résine thermoset compatible avec la fabrication de PCB standard
- Excellente stabilité dimensionnelle pour un rendement plus élevé sur les panneaux de plus grande taille
- Propriétés mécaniques uniformes pour maintenir la forme mécanique pendant la manipulation
- Haute conductivité thermique pour une meilleure gestion de l'énergie
- CTE similaire à celle du cuivre, réduisant les contraintes dans l'antenne PCB
| Les biens immobiliers | RO4534 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique | 3.4 ± 0.08 | Z | - | 10 GHz/23°C à 2,5 GHz | Le code IPC-TM-650,2.5.5.5 |
| Facteur de dissipation | 0.0022 | Z | - | 2.5 GHz ou 23°C | Le code IPC-TM-650, 2.5.5.5 |
| 0.0027 | 10 GHz ou 23°C | ||||
| PIM (typique) | -157 | - | dBc | Tons balayés réfléchis de 43 dBm | L'analyseur PIM Summitek 1900b |
| Résistance diélectrique | > 500 | Z | V/mil | 0.51 mm | Le code IPC-TM-650, 2.5.6.2 |
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mils/pouces) | après la gravure | Le code IPC-TM-650, 2.4.39A |
| Coefficient de dilatation thermique | 11 | X | en ppm/°C | -55 à 288°C | Le code IPC-TM-650, 2.4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| Conductivité thermique | 0.6 | - | Le montant de l'aide est fixé à la valeur de l'aide. | 80°C | Pour l'utilisation dans les machines de traitement de l'air |
| Absorption de l'humidité | 0.06 | - | % | D48/50 | Le code IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | > 280 | - | °C TMA | Une | Le code IPC-TM-650, 2.4.24.3 |
| Densité | 1.8 | - | gm/cm3 | - | Pour les appareils à commande numérique |
| Résistance à la peau de cuivre | 6.3 (1.1) | - | Poids en pouces (N/mm) | 1 once de flotteur de post-soudure EDC | Le code IPC-TM-650, 2.4.8 |
| Intégrabilité | Non FR | - | - | - | Les produits |
| Compatible avec les procédés sans plomb | - Oui, oui. | - | - | - | - |
Le dépôt de PCB
Ce PCB est doté d'un empilement rigide à deux couches:
- Couche de cuivre 1: 35 μm
- Le noyau RO4534: 0,762 mm
- Couche de cuivre 2: 35 μm
Détails de la construction
Les dimensions du PCB sont de 73,2 mm x 36,44 mm (± 0,15 mm), avec une épaisseur finale de 0,8 mm. Il peut accueillir une trace minimale de 4/4 mil et une taille minimale de trou de 0,3 mm.Les couches extérieures ont un poids de cuivre fini de 1 oz (1L'épaisseur du revêtement est de 20 μm. La finition de surface est en argent d'immersion, avec une sérigraphie blanche au sommet et une sérigraphie bleue au fond.Chaque panneau est soumis à un test électrique à 100% avant expédition pour assurer une haute qualité.
| Matériau du PCB: | Hydrocarbures remplis de céramique, renforcés de verre |
| Nom: | RO4534 |
| Constante diélectrique: | 3.4 |
| Facteur de dissipation | 0.0027 à 10 GHz |
| Nombre de couches: | PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du stratifié: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent immersion, l'étain immersion, l'OSP, l'or pur plaqué, etc. |
Conformité et disponibilité
- Format de l'œuvre: Gerber RS-274-X
- Norme de qualité: IPC-Classe 2
- Disponibilité: dans le monde entier
Applications typiques
- Les antennes des stations de base des infrastructures cellulaires
- Réseaux d'antennes WiMAX
Utilisez les fonctionnalités avancées du PCB RO4534 pour améliorer les performances et le rapport coût-efficacité de vos antennes, en assurant une fonctionnalité fiable dans des environnements difficiles.
