1.2 mm RT / Duroïde 5880 PCB 3 couches de circuit imprimé en étain

Nombre De Pièces:	1 PCS
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériel:

RT/Duroid 5880

Nombre de couches:

à 3 couches

Taille des PCB:

274.32 mm x 179,65 mm = 1 PCS, +/- 0,15 mm

Épaisseur de PCB:

1.2 mm

Poids en cuivre:

1 oz (1,4 ml) de couches intérieures/extérieures

Finition de surface:

Étain d'immersion

Mettre en évidence:

NT1 traitement de l'eau NT1 traitement de l'eau

PCB en étain à immersion en 3 couches

1.2 mm RT / duride 5880 PCB

Description du produit

Nous sommes heureux de présenter notre PCB nouvellement livré utilisant du matériel RT/duroïde 5880, spécialement conçu pour les applications haute fréquence et haut débit.Les stratifiés Rogers RT/duroid 5880 sont des composites PTFE renforcés de microfibres de verreLes microfibres orientées aléatoirement aident à maintenir l'uniformité de la constante diélectrique,ce qui rend ce matériau idéal pour les environnements RF exigeants.

Principales caractéristiques
- Constante diélectrique: 2,2 avec une tolérance étroite de ±0,02 à 10 GHz/23°C
- Facteur de dissipation: 0,0009 à 10 GHz
- Coefficient de température de la constante diélectrique (TCDk): -125 ppm/°C
- Absorption de l'humidité: faible à 0,02%
- CTE (coefficient d'expansion thermique):
- Axe X: 31 ppm/°C
- Axe Y: 48 ppm/°C
- Axe Z: 237 ppm/°C
- Propriétés isotropiques: assure une performance constante dans toutes les directions

Les avantages
- Propriétés électriques uniformes: maintient des performances constantes sur une large plage de fréquences.
- Machinabilité: facilité de coupe, de mise en forme et d'usinage pour répondre aux besoins spécifiques de la conception.
- Résistance chimique: Résistant aux solvants et aux réactifs couramment utilisés dans les procédés de gravure et de placage.
- Résistance à l'humidité: adaptée aux environnements à haute humidité, assurant une fiabilité élevée.
- Matériau établi: un choix reconnu pour les applications à haute fréquence.
- Faible perte électrique: offre les caractéristiques de perte les plus faibles parmi les matériaux PTFE renforcés.

NT1 valeur moyenne
Les biens immobiliers	NT1département d'État		Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	2.20 2.20 ± 0,02 spécifications.		Z	N/A	C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante diélectrique	2.2		Z	N/A	8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ	0.0004 0.0009		Z	N/A	C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coefficient thermique de ε	- 125 ans		Z	en ppm/°C	- 50 ans.°Cà 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	2 x 10⁷		Z	Pour les produits chimiques	C/96/35/90, le Conseil	Pour l'utilisation dans les machines à coudre
Résistance de surface	3 x 10⁷		Z	Je vous en prie.	C/96/35/90, le Conseil	Pour l'utilisation dans les machines à coudre
Température spécifique	0.96.0 Je vous en prie.23)		N/A	j/g/k (cal/g/c)	N/A	Calculé
Module de traction	Testez à 23°C	Testez à 100°C	N/A	MPa (kpsi)	Une	Pour l'aéronef
	1070 ((156)	450 ((65)	X
	860 (((125)	380 ((55)	Y
Le stress suprême	29(4.2)	20(2.9)	X
Le stress suprême	- Je ne sais pas.9)	18 ((2.6)	Y
La dernière souche	6	7.2	X	%
La dernière souche	4.9	5.8	Y	%
Module de compression	710(103)	500 ((73)	X	MPa (kpsi)	Une	Pour les produits de la catégorie A:
	710(103)	500 ((73)	Y
	940 ((136)	670(97)	Z
Le stress suprême	27(3.9)	22(3.2)	X
	29 (article 5.3)	21(3.1)	Y
	52(7.5)	43 (6.3)	Z
La dernière souche	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Absorption de l'humidité	0.02		N/A	%	0.62 " (de 1,6 mm) D48 / 50	Pour l'utilisation dans les machines de traitement de l'air
Conductivité thermique	0.2		Z	Pour les appareils électroniques	80°C	Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique	31 48 237		X Y Z	en ppm/°C	0 à 100°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Td	500		N/A	°CTGA	N/A	Pour l'utilisation dans les machines à coudre
Densité	2.2		N/A	gm/cm³	N/A	Pour l'utilisation dans les machines de traitement de l'air
Peau de cuivre	31.2 ((5.5) Les pièces détachées		N/A	Nombre d'étoiles	1 oz ((35 mm) de feuille EDC après flottation de soudure	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	V-0		N/A	N/A	N/A	Les produits
Compatible avec les procédés sans plomb	- Oui, oui.		N/A	N/A	N/A	N/A

Le dépôt de PCB

- Couche de cuivre 1: 35 μm
- RT/duroïde 5880 Noyau: 0,254 mm (10 mil)
- Couche de cuivre 2: 35 μm
- RO4450F Prépreg Bondply: 0,101 mm (4 mil)
- RT/duroïde 5880 Noyau: 0,787 mm (31 mil)
- Couche de cuivre 3: 35 μm

Détails de la construction
Les dimensions du PCB sont de 274,32 mm x 179,65 mm (± 0,15 mm) avec une épaisseur finale de 1,2 mm. Il supporte une trace/espace minimale de 5/5 mils et une taille de trou minimale de 0,4 mm.Le poids du cuivre fini est de 1 oz (1.4 mils) pour les couches intérieure et extérieure, avec une épaisseur de revêtement de 20 μm. La finition de la surface est en étain d'immersion, sans masques de sérigraphie ou de soudure appliqués des deux côtés.Chaque panneau est soumis à un test électrique à 100% avant expédition pour assurer la qualité.

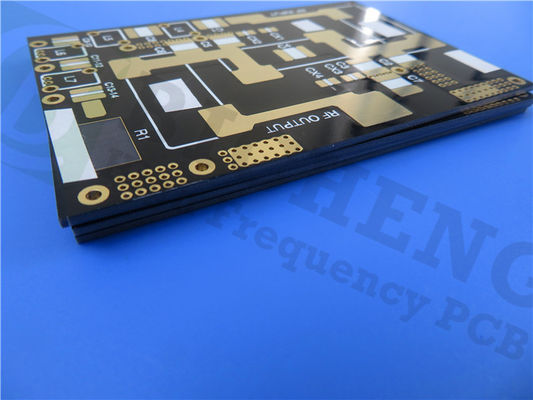

1.2 mm RT / Duroïde 5880 PCB 3 couches de circuit imprimé en étain 0

Conformité et disponibilité

Le circuit imprimé RT/duroid 5880 est conçu pour répondre aux normes strictes de l'industrie, avec des illustrations au format Gerber RS-274-X. Il adhère à la norme de qualité IPC-Classe-2,assurer la fiabilité et les performances dans diverses applicationsCe produit est disponible pour une distribution mondiale, ce qui le rend accessible aux clients du monde entier.

Applications typiques
- Antennes à large bande des compagnies aériennes commerciales
- Circuits à micro-bandes et à bandes
- Applications d'ondes millimétriques
- Systèmes radar
- Systèmes de guidage
- Antennes radio numériques point à point

Utilisez les propriétés exceptionnelles du PCB RT/duroïde 5880 pour améliorer les performances et la fiabilité dans vos applications à haute fréquence, assurant un fonctionnement fiable dans des environnements difficiles.

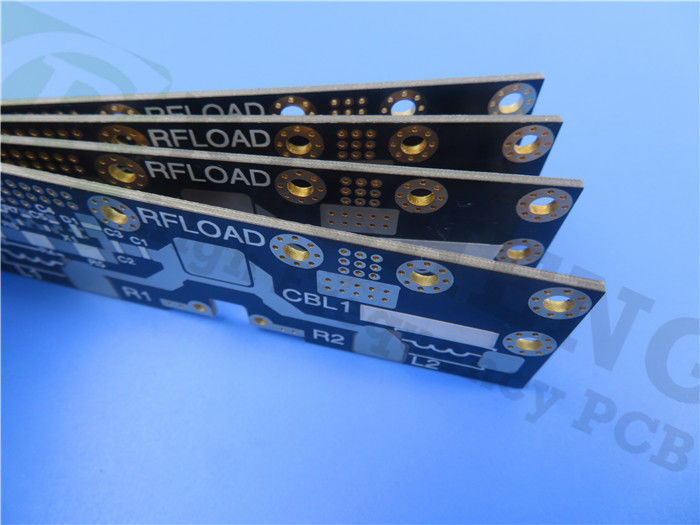

1.2 mm RT / Duroïde 5880 PCB 3 couches de circuit imprimé en étain 1
