| Matériel: | Résistant à l'humidité | Nombre de couches: | 2-layer |
|---|---|---|---|
| Taille des PCB: | 60.8 mm x 35,4 mm = 1 PCS | Épaisseur de PCB: | 0.32 mm |
| Poids du cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | Argent par immersion |
| Mettre en évidence: | 10 millions de PCB Rogers,Circuits RF Rogers PCB,PCB d'immersion en argent Rogers |
||
Introduction d'un PCB RO3010 de haute performance conçu pour des applications avancées nécessitant une stabilité électrique et mécanique exceptionnelle.Ce PCB rigide à deux couches tire parti des propriétés supérieures de Rogers RO3010, un composite PTFE rempli de céramique qui offre une constante diélectrique élevée et une fiabilité exceptionnelle sur une large plage de fréquences.ce PCB est parfait pour les ingénieurs qui cherchent à améliorer leurs conceptions tout en maintenant la rentabilité.
Principales caractéristiques
- Constante diélectrique élevée: 10,2 ± 0,30 à 10 GHz/23°C, assurant une intégrité efficace du signal.
- Facteur de dissipation faible: 0,0022 à 10 GHz/23°C, réduisant la perte de signal.
- Stabilité thermique: -55 à 288 °C, avec un faible coefficient d'expansion thermique de 13 ppm/°C (X), 11 ppm/°C (Y) et 16 ppm/°C (Z).
- Haute stabilité thermique: Td > 500°C, supportant des applications à haute température.
- Excellente conductivité thermique: 0,95 W/mK pour une dissipation de chaleur efficace.
- Absorption minimale de l'humidité: 0,05%, ce qui améliore la fiabilité dans divers environnements.
- Large plage de fonctionnement: adapté aux environnements de -40°C à +85°C.
| RO3010 Valeur typique | |||||
| Propriété | RO3010 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 10.2 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 11.2 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0022 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 395 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.35 0.31 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 105 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 105 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 1902 1934 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.05 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | 0.8 | j/g/k | Calculé | ||
| Conductivité thermique | 0.95 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
13 11 16 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.8 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 9.4 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Les avantages
- Stabilité dimensionnelle: l'expansion du matériau correspond étroitement à celle du cuivre, assurant ainsi la fiabilité des conceptions multicouches.
- Fabrication rentable: une tarification économique du stratifié favorise une production à grande échelle.
- Applications polyvalentes: Convient pour une variété d'applications, du radar automobile aux télécommunications.
Spécifications du PCB

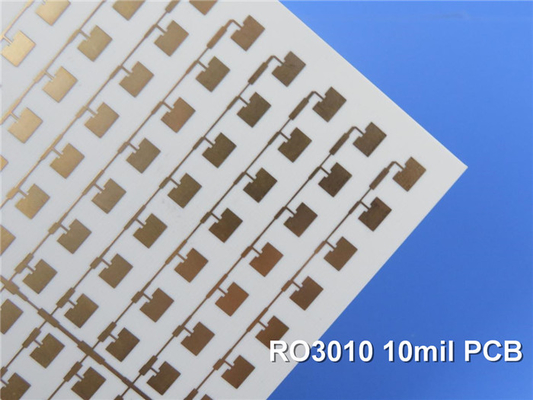

Ce PCB, dont les dimensions sont de 60,8 mm x 35,4 mm, est construit comme un PCB rigide à deux couches, incorporant un substrat Rogers RO3010 de 10 mil (0,254 mm) entre deux couches de cuivre de 35 μm.L'épaisseur de la planche finie est de 0La planche est conçue sans écran de soie ou masque de soudure, et elle utilise un profilé coupé au laser pour son contour.
Les œuvres d'art et les normes
Ce PCB est fourni avec des illustrations au format Gerber RS-274-X, conforme à la norme IPC-Classe-2.Ce respect des normes de l'industrie garantit un produit de haute qualité qui répond aux exigences des applications professionnelles.
Disponibilité
Nos circuits imprimés Rogers RO3010 sont disponibles pour l'expédition dans le monde entier, ce qui garantit que les ingénieurs et les concepteurs peuvent accéder à cette technologie avancée peu importe leur emplacement.Cette disponibilité mondiale prend en charge un large éventail de projets et d'applications.
Applications typiques
- Systèmes de radar automobile
-Antennes satellites de positionnement mondial
- télécommunications cellulaires (amplificateurs de puissance et antennes)
-Antennes de communication sans fil
- Satellites de diffusion directe
- Systèmes de liaison de données pour les réseaux câblés
- Systèmes de mesure à distance
- Des arrière-planes électriques
