Les PCB RF-10 sont des composites avancés en PTFE rempli de céramique et en fibre de verre tissée, conçus pour des applications RF de haute performance.RF-10 offre une stabilité dimensionnelle exceptionnelle et une facilité de manipulation pour les circuits multicouches.
Principales caractéristiques:
Constante diélectrique: 10,2 ± 0,3 à 10 GHz
Facteur de dissipation: 0,0025 à 10 GHz
Conductivité thermique élevée: 0,85 W/mk (non couverte)
Le taux d'émission de CO2 est calculé en fonction de la température de l'air.
Faible absorption de l'humidité: 0,08%
Rating de flammabilité: V-0
Les avantages:
DK élevé pour la réduction de la taille du circuit RF
Excellente stabilité dimensionnelle
Tolérance DK réduite
Conductivité thermique élevée pour une meilleure gestion thermique
Forte adhérence aux cuivres lisses
Faible expansion X, Y, Z
Excellent rapport prix/performance
| RF-10 Valeur typique |
| Les biens immobiliers |
Méthode d'essai |
Unité |
Valeur |
Unité |
Valeur |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
10.2 ± 0.3 |
|
10.2 ± 0.3 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0025 |
|
0.0025 |
| TcK† (-55 à 150 °C) |
IPC-650 2.5.5.6 |
en ppm/°C |
-370 |
en ppm/°C |
-370 |
| Absorption de l'humidité |
IPC-650 2.6.2.1 |
% |
0.08 |
% |
0.08 |
| Résistance à l'écaillage (1 once de cuivre RT) |
IPC-650 2.4.8 (soldeuse) |
Poids en pouces |
10 |
N/mm |
1.7 |
| Résistance au volume |
IPC-650 2.5.17.1 |
Mohm/cm |
6.0 x 107 |
Mohm/cm |
6.0 x 107 |
| Résistance de surface |
IPC-650 2.5.17.1 |
Je vous en prie. |
1.0 x 108 |
Je vous en prie. |
1.0 x 108 |
| Résistance à la flexion (MD) |
IPC - 650 - 2.4.4 |
PSI |
14,000 |
N/mm2 |
96.53 |
| Résistance à la flexion (CD) |
IPC - 650 - 2.4.4 |
PSI |
10,000 |
N/mm2 |
68.95 |
| Résistance à la traction (MD) |
IPC - 650 - 2.4.19 |
PSI |
8,900 |
N/mm2 |
62.57 |
| Résistance à la traction (CD) |
IPC - 650 - 2.4.19 |
PSI |
5,300 |
N/mm2 |
37.26 |
| Stabilité dimensionnelle |
IPC-650 2.4.39 (après gravure) |
Pourcentage (25 mil-MD) |
- Je ne sais pas.0032 |
Pourcentage (25 mil-CD) |
- Je ne sais pas.0239 |
| Stabilité dimensionnelle |
IPC-650 2.4.39 (après cuisson) |
Pourcentage (25 mil-MD) |
- Je ne sais pas.0215 |
Pourcentage (25 mil-CD) |
- Je ne sais pas.0529 |
| Stabilité dimensionnelle |
IPC-650 2.4.39 (après stress) |
Pourcentage (25 mil-MD) |
- Je ne sais pas.0301 |
Pourcentage (25 mil-CD) |
- Je ne sais pas.0653 |
| Stabilité dimensionnelle |
IPC-650 2.4.39 (après gravure) |
Pourcentage (60 mil-MD) |
- Je ne sais pas.0027 |
% (60 mil-CD) |
- Je ne sais pas.0142 |
| Stabilité dimensionnelle |
IPC-650 2.4.39 (après cuisson) |
Pourcentage (60 mil-MD) |
- Je ne sais pas.1500 |
% (60 mil-CD) |
- Je ne sais pas.0326 |
| Stabilité dimensionnelle |
IPC-650 2.4.39 (après stress) |
Pourcentage (60 mil-MD) |
- Je ne sais pas.0167 |
% (60 mil-CD) |
- Je ne sais pas.0377 |
| Densité (gravité spécifique) |
Je ne sais pas.3.5 |
g/cm3 |
2.77 |
g/cm3 |
2.77 |
| Température spécifique |
Je ne sais pas.4.50 |
J/g°C |
0.9 |
J/g°C |
0.9 |
| Conductivité thermique (non couverte) |
Je ne sais pas.4.50 |
R/M*K |
0.85 |
R/M*K |
0.85 |
| CTE (axe X - Y) (50 à 150 °C) |
IPC-650 2.4.41 |
en ppm/°C |
16 à 20 |
en ppm/°C |
16 à 20 |
| CTE (axe Z) (50 à 150 °C) |
IPC-650 2.4.41 |
en ppm/°C |
25 |
en ppm/°C |
25 |
| Indice de flammabilité |
Le secteur privé |
|
V-0 |
|
V-0 |

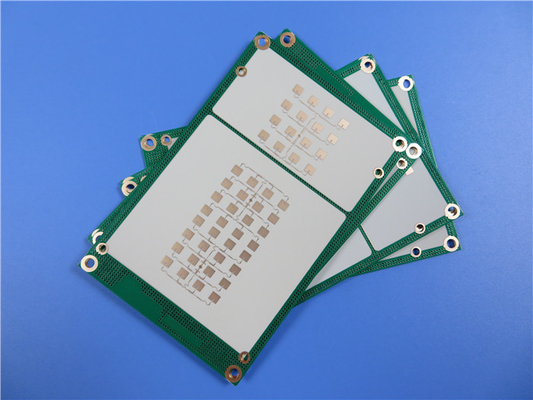

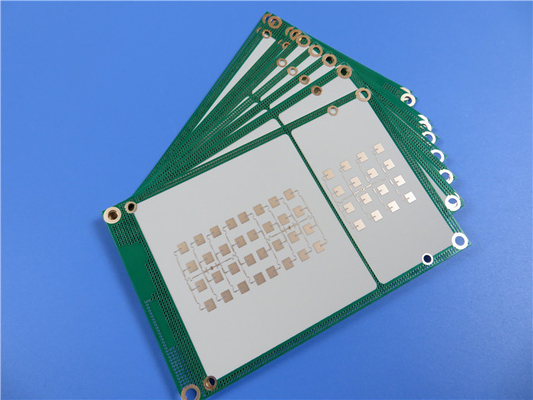

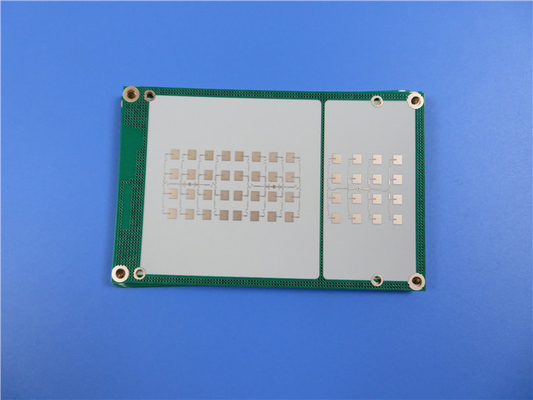

Ce circuit imprimé est doté d'une configuration d'empilement précise comprenant Copper_layer_1 et Copper_layer_2 d'une épaisseur de 35 μm (1 oz) chacun, en sandwichant la couche RF-10 Core à 25 mil (0,635 mm).Avec une taille de planche de 163.9 mm x 104,9 mm ± 0,15 mm, le PCB maintient une trace/espace minimale de 4/4 mils pour une intégrité optimale du signal et un espacement des composants.
Mécaniquement, ce PCB offre une taille minimale de trou de 0,5 mm et une épaisseur de planche finie de 0,75 mm, assurant la stabilité structurelle et la flexibilité pendant l'installation.4 ml) sur les couches extérieures, ainsi qu'une épaisseur de 20 μm via le revêtement, permet une transmission efficace du signal et des interconnexions sécurisées entre les couches.
Il est fini avec de l'étain d'immersion pour une meilleure soudabilité et une protection contre l'oxydation.alors qu'un masque de soudage vert offre une protection environnementaleDes tests électriques rigoureux à 100% avant expédition garantissent la qualité et le respect des spécifications de conception, assurant ainsi des performances fiables dans diverses applications.
Le format de l'artwork pour ce PCB suit le format Gerber RS-274-X standard de l'industrie, assurant la compatibilité avec les outils de conception et les processus de fabrication courants.Respect de la norme de qualité IPC-Classe 2, le PCB répond à des critères stricts de fabrication et d'assemblage, garantissant des performances fiables dans diverses applications.
Disponible dans le monde entier, le PCB RF-10 offre une accessibilité mondiale pour les projets et les industries nécessitant des solutions RF de haute performance.
Applications:
Antennes à patch à micro-bandes
Antennes GPS
Composants passifs (filtres, couples, diviseurs de puissance)
Systèmes d'évitement de collision des aéronefs
Composants de satellites
| Matériau du PCB: |
Composites en PTFE rempli de céramique et en fibre de verre tissée |
| Nom: |
RFI 10 |
| Constante diélectrique: |
10.2 |
| Facteur de dissipation |
0.0025 à 10 GHz |
| Nombre de couches: |
PCB à double face, PCB multicouche, PCB hybride |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: |
10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
