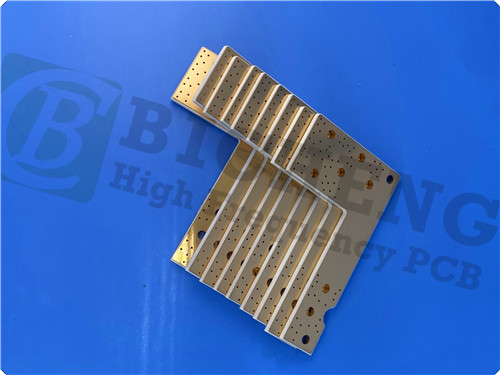

8mil RO4003C PCB Circuits en argent à double couche

8mil RO4003C PCB Double Layer Immersion Silver Circuits
8mil RO4003C PCB Double Layer Immersion Silver Circuits

Image Grand :  8mil RO4003C PCB Circuits en argent à double couche

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: USD9.99-99.99/PCS
Détails d'emballage: Sacs à vide + cartons
Délai de livraison: 8 à 9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000 pièces par mois
Description de produit détaillée
Matériel: Rogers Ro 4003c Nombre de couches: 2-layer
Taille des PCB: 117.04 mm x 67,11 mm = 1 PCS, +/- 0,15 mm Épaisseur des PCB: 00,3 mm
Poids en cuivre: couches extérieures de 1 oz (1,4 ml) Finition de surface: Argent par immersion
Mettre en évidence:

8mil de PCB RO4003C

,

Circuits en argent à immersion de 8 mil PCB

,

Circuits en argent à immersion à double couche PCB

Le PCB Rogers RO4003C est une solution innovante qui combine les performances électriques supérieures du PTFE / verre tissé avec la fabrication de l'époxy / verre.Ce stratifié polyvalent est conçu pour des applications nécessitant une fiabilité exceptionnelle, ce qui en fait un changeur de jeu dans les secteurs des RF et des micro-ondes.



Principales caractéristiques du RO4003C

Performance électrique supérieure

L'une des caractéristiques les plus remarquables du RO4003C Rogers est sa constante diélectrique (Dk), mesurée à 3,38 ± 0,05 à 10 GHz.Ce contrôle strict de la constante diélectrique est crucial pour maintenir l'intégrité du signal dans les applications à haute fréquenceParallèlement, le PCB possède un facteur de dissipation de 0,0027 à 10 GHz, assurant une perte de signal minimale et des performances optimales.



Stabilité thermique

Le RO4003C excelle dans les performances thermiques, avec une température de décomposition thermique (Tg) supérieure à 280 °C (536 °F).Cette stabilité permet au matériau de maintenir ses propriétés sur une large gamme de températures de traitement, ce qui le rend idéal pour les environnements exigeants.Le coefficient thermique de la constante diélectrique de +40 ppm/°C indique que le matériau peut maintenir ses performances électriques même sous contrainte thermique.



Coefficient de dilatation thermique (CTE)

L'un des avantages essentiels du RO4003C est son CTE, qui est étroitement aligné sur celui du cuivre.particulièrement important dans les cartes multicouches qui incorporent des matériaux diélectriques mixtesLe faible CTE de l'axe Z de 46 ppm/°C assure une qualité fiable des trous, même dans des conditions thermiques extrêmes.



Résistance à l'humidité

Avec un faible taux d'absorption d'humidité de 0,06%, le Rogers RO4003C est conçu pour bien fonctionner dans diverses conditions environnementales.Cette caractéristique est particulièrement bénéfique pour les applications dans des conditions humides ou à température variable, permettant aux ingénieurs d'avoir la tranquillité d'esprit quant à la durabilité et à la fiabilité de leurs conceptions.



Les biens immobiliers Pour les produits de l'industrie Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 3.38 ± 0.05 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 3.55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation 0.0027
0.0021
Z   10 GHz ou 23°C
2.5 GHz ou 23°C
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε + 40 Z en ppm/°C -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume 1.7 x 1010   MΩ.cm - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface 4.2 x 109   - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique 31.2 ((780) Z Kv/mm ((v/mil) 0.51 mm ((0.020 ") IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la traction Le montant de l'aide
100 ((14.5)
X
Y
MPa (ksi) NT1 économie Pour l'aéronef
Résistance à la flexion 276
Le nombre de personnes
  MPa
Je ne sais pas.
  IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle Le taux de dépôt3 X, Y mm/m
(mil/pouce)
après extraction + E2/150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique 11
14
46
X
Y
Z
en ppm/°C -55°C à 288°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg > 280   °C TMA Une IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td 425   °C TGA   Pour l'utilisation dans les machines à coudre
Conductivité thermique 0.71   Le numéro de série 80°C Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité 0.06   % 48 heures d'immersion 0,060 "
échantillon Température 50°C
Pour l'utilisation dans les machines de traitement de l'air
Densité 1.79   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 1.05
(6.0)
  N/mm
- Je ne sais pas.
après la soudure flottant 1 oz.
Folie de CED
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité N/A       Les produits
Compatible avec les procédés sans plomb - Oui, oui.



Stackup de couche

Ce PCB est configuré comme un PCB rigide à deux couches, avec:


- Couche de cuivre 1: 35 μm
- Rogers 4003C: 0,203 mm (8 milli)
- Couche de cuivre 2: 35 μm



Construction détaillée

Les dimensions de cette planche sont de 117,04 mm x 67,11 mm (1 pièce, ± 0,15 mm), avec une spécification minimale de trace/espace de 4/4 mil et une taille minimale de trou de 0,3 mm. L'épaisseur de la planche finie est de 0.3 mm, et le poids du cuivre sur les couches extérieures est fixé à 1 oz (1,4 mil).



Spécifications supplémentaires

- épaisseur de revêtement: 20 μm
- Finition de surface: argent de plongée
- Le haut en soie: noir.
- Filtre à soie en bas: aucun
- Masque de soudure: aucun
- Masque de soudure inférieure: Aucun
- Test électrique: test électrique à 100% effectué avant expédition



Avantages du RO4003C

Traitement rentable

Le Rogers RO4003C est conçu pour être traité comme les matériaux époxy/verre standard, offrant des coûts de fabrication inférieurs par rapport aux stratifiés à micro-ondes conventionnels.Cette rentabilité en fait un choix attrayant pour les applications à volume élevé sans sacrifier la qualité ou les performances.



8mil RO4003C PCB Circuits en argent à double couche 0



Idéal pour les constructions en planches à plusieurs couches

Les propriétés uniques du RO4003C le rendent particulièrement adapté aux constructions en panneaux multicouches (MLB).Sa stabilité dimensionnelle et sa faible absorption d'humidité permettent de garantir que les planches restent fiables et fonctionnelles au fil du temps, même dans un environnement difficile.



Applications typiques

La polyvalence du PCB Rogers RO4003C lui permet d'être utilisé dans un large éventail d'applications, notamment:



- Les antennes et les amplificateurs de puissance des stations de base cellulaires: amélioration de la connectivité et de la qualité du signal dans les télécommunications.


- Marquages d'identification RF: Prise en charge du suivi et de l'identification efficaces dans divers contextes.


- Radar et capteurs automobiles: amélioration des systèmes de sécurité et de navigation dans les véhicules, essentiels pour les systèmes d'assistance au conducteur avancés (ADAS).


- Les LNB pour les satellites de radiodiffusion directe: assurer une réception de signal de haute qualité pour les communications par satellite.



Conclusion

Le PCB Rogers RO4003C représente une avancée significative dans la technologie des PCB, offrant un mélange parfait de performance, fiabilité et rentabilité.,Il répond aux exigences de l'électronique moderne, que vous soyez dans les télécommunications, l'automobile ou les communications par satellite.Le PCB Rogers RO4003C est un composant indispensable pour les ingénieurs et les concepteurs qui cherchent à repousser les limites de l'innovationEmbrassez l'avenir de la conception de circuits imprimés avec Rogers RO4003C et élevez vos projets à de nouveaux sommets.
