Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel: | TFA294 Corée - 0,127 mm (5 mil) | Nombre de couches: | 2-layer |
---|---|---|---|
Taille des PCB: | 58.1 mm x 66 mm = 1 PCS, +/- 0,15 mm | Épaisseur des PCB: | 0,25 millimètres |
Poids en cuivre: | couches extérieures de 1 oz (1,4 ml) | Finition de surface: | ENEPIG |
Mettre en évidence: | Plaque de circuit imprimé double face TFA294,Plaque de circuit imprimé PCB TFA294,Le tableau de circuits imprimés ENEPIG PCB TFA294 |

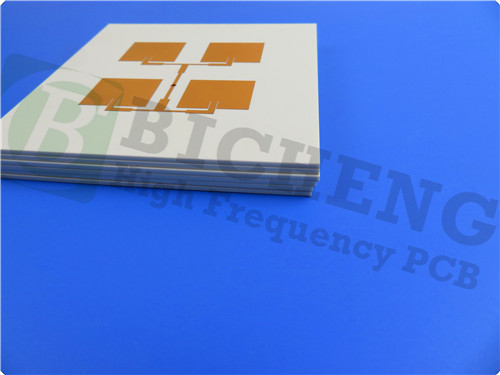

Présentation du PCB TFA294, constitué d'un substrat diélectrique composite en céramique de polytétrafluoroéthylène de pointe, réputé pour ses propriétés électriques, thermiques et mécaniques exceptionnelles.La série TFA est fabriquée à l'aide d'un procédé unique qui mélange résine PTFE et céramique pour créer des feuilles préfabriquées, offrant des performances supérieures aux méthodes traditionnelles.
Caractéristiques de performance inégalées
1. Constante diélectrique (Dk) de 2,94 à 10 GHz: assure une propagation précise du signal et une perte minimale de signal à haute fréquence.
2Facteur de dissipation: avec un facteur de dissipation de 0,0010 à 10 GHz et 20 GHz et de 0,0012 à 40 GHz, ce PCB garantit une transmission efficace du signal sans compromettre les performances.
3Stabilité thermique: offrant un faible coefficient thermique de la constante diélectrique (TCDK) à -5 ppm/°C, la carte maintient sa stabilité sur une large plage de températures (-55°C à 150°C).
4. Expansion thermique contrôlée: les valeurs du coefficient d'expansion thermique (CTE) de 18 ppm/°C (axe x), 18 ppm/°C (axe y),et 32 ppm/°C (axe z) assurent une performance fiable dans des conditions thermiques variables (-55°C à 288°C).
5Conductivité thermique améliorée: avec une conductivité thermique de 0,59 W/mk, le PCB dissipe efficacement la chaleur, réduisant le risque de problèmes thermiques dans les applications à haute puissance.
6Résistance à l'humidité: le PCB, dont le taux d'absorption de l'humidité est faible à 0,03%, conserve ses propriétés électriques même dans des environnements humides.
7. Normes de sécurité: Le PCB est certifié UL 94-V0, ce qui garantit la conformité aux réglementations de sécurité strictes.
Construction et spécifications
PCB Stackup: Ce PCB rigide à 2 couches intègre un noyau TFA294 (0,127 mm) coincé entre deux couches de cuivre (35 μm chacune), offrant une base solide pour les circuits à haute fréquence.
Dimensions de la carte: de 58,1 mm x 66 mm avec des tolérances serrées (+/- 0,15 mm), le PCB est optimisé pour des applications compactes.
Détails de fabrication: Avec une épaisseur de carte finie de 0,25 mm, un poids de cuivre de couche externe de 1 oz et une épaisseur de revêtement de 20 μm, le PCB est méticuleusement conçu pour répondre aux exigences de performance.
Assurance de la qualité: le PCB est soumis à un test électrique à 100% avant expédition, ce qui garantit le respect des normes de qualité IPC-Classe-2.
Applications et polyvalence
Le PCB TFA294 trouve des applications dans un large éventail d'industries, y compris l'aérospatiale, les communications, les systèmes de radar et l'amplification de puissance.et sa stabilité thermique le rendent idéal pour:
Équipement aérospatial: Convient pour les systèmes de navigation aérospatiale, les équipements de cabine et les composants d'aéronefs.
Infrastructure de communication: idéale pour les micro-ondes, les antennes, les antennes à réseau en phase et les systèmes de communication par satellite.
Systèmes de radars: Bien adaptés aux radars d'alerte précoce, aux radars aériens, aux antennes à réseau phasé et aux réseaux de formation de faisceaux.
Amplification de puissance: assure une amplification efficace du signal dans les applications à haute puissance.
Disponibilité et soutien dans le monde entier
Avec une disponibilité mondiale et une compatibilité avec les illustrations du Gerber RS-274-X,Le TFA294 Core PCB est prêt à répondre aux besoins des clients mondiaux à la recherche de solutions hautes performances pour leurs projets électroniques.
En conclusion, le TFA294 Core PCB témoigne de l'innovation et de l'excellence de la technologie des PCB.et sa polyvalence en font un choix privilégié pour les applications exigeantes où la fiabilité et la précision sont primordialesSi vous êtes intéressé par notre PCB, veuillez contacter notre équipe de vente à sales10@bichengpcb.com.
