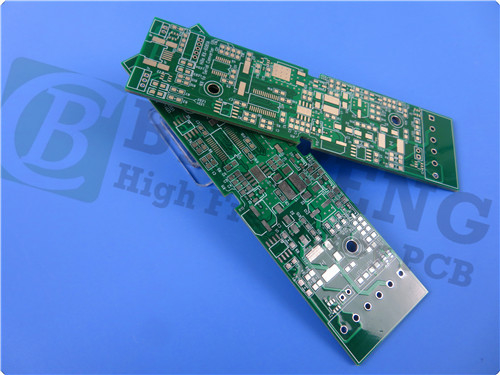

1.6mm TU768 PCB à double face 1OZ Niveau de soudure à air chaud HASL

Introduction au TU-768

Le TU-768 et sa variante, le TU-768P, sont fabriqués à l'aide de verre E tissé de haute qualité combiné à un système de résine époxy avancé.Cette composition unique confère non seulement des propriétés de blocage des rayons UV, mais assure également la compatibilité avec les processus d'inspection optique automatisée (AOI)Le TU-768 est spécialement conçu pour des applications qui doivent supporter des cycles thermiques sévères ou des travaux d'assemblage extensifs, ce qui en fait un choix polyvalent et fiable pour les ingénieurs et les fabricants.

Principales caractéristiques du PCB TU-768

Stabilité thermique et résistance

L'une des caractéristiques les plus remarquables du TU-768 est sa température de transition de verre élevée (Tg) de 180 °C.Cette caractéristique est cruciale pour les applications où le PCB doit résister à des températures élevées sans compromettre les performancesL'excellent coefficient de dilatation thermique (CTE) du stratifié, avec des valeurs de 11 à 15 ppm/°C sur les axes X et Y, assure une stabilité dimensionnelle.minimiser le risque de déformation ou de délamination lors du cycle thermique.

Compatibilité et fiabilité

Le TU-768 est entièrement compatible avec les procédés sans plomb, conformément aux tendances actuelles de fabrication et aux réglementations environnementales.Sa résistance chimique supérieure et ses propriétés de filament anodique anticonducteur (FAC) améliorent encore sa fiabilité, ce qui le rend approprié pour des applications à haute densité où les performances et la longévité sont essentielles.

Caractéristiques de faible perte

Avec une constante diélectrique (Dk) de 4,3 à 5 GHz et 10 GHz, et une tangente de perte (Df) aussi basse que 0,018 à 1 GHz, le PCB TU-768 démontre une excellente intégrité du signal.Cette performance à faible perte est essentielle pour les applications à haute fréquence, où la dégradation du signal peut avoir une incidence significative sur les performances globales du système.

Construction et spécifications

Ce PCB est doté d'un empilement rigide à deux couches qui a été méticuleusement conçu pour offrir des performances optimales.

- Composition de la couche:
- Couche de cuivre 1: 35 μm
- Le noyau du TU-768: 1,5 mm (60 mil)
- Couche de cuivre 2: 35 μm

- Dimensions du panneau: 110 mm x 197 mm avec une tolérance de +/- 0,15 mm, assurant une précision de fabrication.
- Épaisseur de finition: 1,6 mm, fournissant la robustesse nécessaire pour diverses applications.
- Finition de surface: niveau de soudure à air chaud (HASL), assurant une excellente soudurabilité et fiabilité.

Assurance qualité

Ce PCB est conforme aux normes de qualité IPC-Classe 2, ce qui garantit que chaque unité répond à des critères rigoureux de performance et de fiabilité.garantir la fonctionnalité et la qualité.

Applications typiques

Le PCB TU-768 est conçu pour une large gamme d'applications, ce qui en fait un choix flexible pour les ingénieurs:

- L'électronique grand public: idéale pour les appareils nécessitant des performances fiables dans des formats compacts, tels que les smartphones et les tablettes.


- Serveurs et postes de travail: parfaits pour les applications informatiques hautes performances qui exigent stabilité et efficacité.


- Automobile: conçu pour résister aux conditions difficiles de l'environnement automobile, y compris les variations de température et les vibrations.

Conclusion

Le PCB TU-768 représente une avancée significative dans la technologie du stratifié, offrant une stabilité thermique exceptionnelle, une résistance chimique et des caractéristiques de faible perte.Sa conception robuste et sa conformité avec les procédés de fabrication modernes en font un choix fiable pour les ingénieurs et les fabricants dans divers secteursAlors que nous continuons à innover et à repousser les limites de la technologie, le TU-768 se distingue comme un témoignage de qualité et de performance dans la conception de PCB.

Pour plus d'informations ou pour discuter de la façon dont le PCB TU-768 peut répondre à vos besoins spécifiques, veuillez contacter notre équipe commerciale à sales10@bichengpcb.com. Merci à l'avance!
