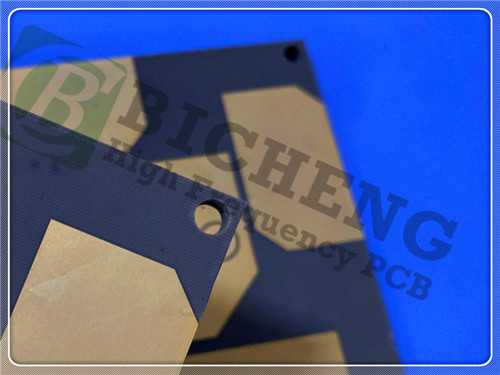

CuClad à deux côtés 250 PCB 20mil ENIG Finition

Nous sommes ravis de vous présenter notre PCB nouvellement livré avec des stratifiés Rogers CuClad 250, une solution de pointe conçue pour des applications de haute performance dans l'industrie électronique.Ce PCB rigide à deux couches combine des matériaux de pointe et une construction méticuleuse pour fournir des propriétés électriques et mécaniques exceptionnelles, ce qui le rend idéal pour une gamme d'environnements exigeants.

Caractéristiques clés du Rogers CuClad 250

- Constante diélectrique: varie de 2,40 à 2,55 à 10 GHz, offrant des performances supérieures pour les applications à haute fréquence.


- Facteur de dissipation: 0,0017 à 10 GHz, ce qui assure de faibles pertes de circuit.


- Faible absorption d'humidité: seulement 0,03%, ce qui améliore la fiabilité dans diverses conditions.


- Forte résistance à la pellicule: 14 lb/in, assurant durabilité et stabilité.


- Faible dégagement: perte de masse totale (TML) de 0,01% et non récupération de vapeur d'eau (WVR), idéal pour les applications sensibles.


- Construction en fibre de verre: fibre de verre tissée avec des couches alternantes orientées à 90 degrés, assurant des propriétés mécaniques et électriques équilibrées.


- Rapport PTFE/verre élevé: améliore la stabilité dimensionnelle et les performances thermiques.

Avantages du CuClad 250

La construction croisée du Rogers CuClad 250 donne lieu à des caractéristiques électriques et mécaniques équilibrées, ce qui le rend particulièrement adapté pour:

- Largesse des lignes: Supporte une perte d'insertion plus faible, cruciale pour les performances à haute fréquence.


- Faibles pertes de circuit: idéal pour les applications nécessitant une intégrité fiable du signal.


- Uniformité constante diélectrique: offre une meilleure consistance par rapport aux laminés renforcés de fibres de verre non tissées traditionnelles, assurant des performances optimales dans les circuits sensibles à l'Er.

Détails de l'empilement et de la construction des PCB

Ce PCB rigide à deux couches présente:

- Couche de cuivre 1: 35 μm
- Rogers CuClad 250 Corée: 0,508 mm (20 mil)
- Couche de cuivre 2: 35 μm

Les dimensions du PCB nouvellement expédié sont spécifiées à 23,97 mm x 30,09 mm, ce qui permet une tolérance de ± 0,15 mm pour assurer un ajustement précis et une compatibilité avec diverses applications.Une épaisseur de planche finie de 0.6 mm, offrant une structure robuste tout en conservant un profil léger.

Pour la finition de surface, l'ENIG (Electroless Nickel Immersion Gold) est utilisé, offrant une excellente soudabilité et une résistance à la corrosion.La sérigraphie supérieure est imprimée en blanc pour une identification claire des composants., tandis qu'une couleur bleue vibrante est utilisée pour le masque de soudure supérieur, offrant à la fois une protection et un attrait esthétique.

Pour assurer l'assurance qualité, un test électrique à 100% est effectué avant expédition, garantissant que chaque PCB respecte des normes de performance rigoureuses.Cet engagement en faveur de la qualité vise à assurer la fiabilité et la fonctionnalité dans diverses applications.

L'œuvre est fournie au format Gerber RS-274-X, assurant la compatibilité avec les processus de fabrication standard de l'industrie.

Assurance qualité

Fabriqué conformément aux normes IPC-Classe-2, ce PCB garantit un niveau de fiabilité modéré adapté à l'électronique grand public et au-delà.Cet engagement en faveur de la qualité garantit que vous recevez un produit qui répond aux normes de performance les plus élevées.

Applications typiques

Le PCB Rogers CuClad 250 est parfait pour une variété d'applications, y compris:

- Radars: systèmes radar de haute performance nécessitant une précision et une fiabilité.
- Contre-mesures électroniques: efficaces pour les applications de défense avancées.
- Composants micro-ondes: idéal pour les amplificateurs à faible bruit (LNA), les filtres, les couples et autres applications micro-ondes.

Disponibilité

Nos circuits imprimés Rogers CuClad 250 sont disponibles dans le monde entier, prêts à répondre à vos besoins de projet spécifiques.ce PCB est conçu pour fournir des performances exceptionnelles.

Conclusion

Découvrez les avantages de nos nouveaux circuits imprimés Rogers CuClad 250, conçus pour l'excellence dans les applications haute fréquence.et des normes de qualité strictes, ce PCB est votre solution pour les projets électroniques exigeants. Contactez-nous dès aujourd'hui si vous avez des questions sur ce PCB.
