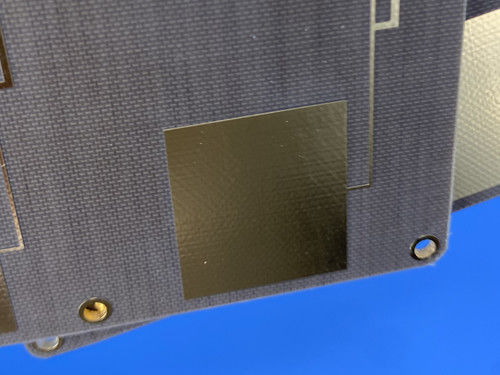

TLX-9 PCB 31 Mil 2 couches de circuits imprimés en or

Présentation de notre PCB à deux couches fabriqué à partir de TLX-9, un matériau composite de haute performance conçu pour une fiabilité exceptionnelle dans diverses applications.Cette carte compacte est conçue pour répondre aux exigences rigoureuses de l'électronique moderne, notamment dans les applications RF et micro-ondes.

Détails de la construction des PCB

Notre PCB à 2 couches est méticuleusement conçu avec les spécifications clés suivantes:

- Matériau de base: TLX-9, composite de PTFE et de stratifiés de verre tissé, connu pour ses excellentes propriétés électriques et mécaniques.


- Nombre de couches: 2 couches, ce qui facilite les conceptions compactes tout en maintenant des performances élevées.


- Dimensions du panneau: 78 mm x 39 mm, avec une tolérance de +/- 0,15 mm, assurant une grande précision dans la fabrication.


- Trace/Espace minimum: 4/7 mils, permettant des circuits complexes.


- Taille minimale du trou: 0,25 mm, adaptée à l'intégration de composants plus petits.


- Épaisseur de la planche finie: 0,9 mm, assurant la robustesse sans compromettre le poids.


- Poids du cuivre fini: 1 oz (1,4 mils) sur les couches extérieures, assurant des connexions électriques solides.


- Via épaisseur de revêtement: 20 μm, ce qui contribue à la fiabilité globale du PCB.


- Finition de surface: or immersion, offrant une excellente soudabilité et résistance à l'oxydation.


- Silkscreen: blanc en haut pour faciliter l'identification des composants; pas de silkscreen en bas.


- Masque de soudure: aucun des deux côtés, facilitant l'inspection et l'assemblage.


- Test électrique: chaque panneau est soumis à un test électrique à 100% avant expédition, assurant ainsi une fiabilité de premier ordre.

Configuration de la pile

L'empilement de ce PCB se compose de

- Couche de cuivre 1: 35 μm
- Le noyau TLX-9: 0,787 mm (31 mil)
- Couche de cuivre 2: 35 μm

Cette configuration améliore l'intégrité du signal et minimise les pertes, ce qui la rend adaptée aux applications à haute fréquence.

Les avantages du TLX-9

TLX-9 est un matériau polyvalent qui offre de nombreux avantages, en particulier dans les applications RF et micro-ondes.

- Constante diélectrique basse: avec une constante diélectrique de 2.5, TLX-9 assure une perte de signal minimale, ce qui le rend idéal pour les circuits à haute fréquence.


- Facteur de dissipation faible: 0.0019, le facteur de dissipation contribue à une meilleure efficacité énergétique.


- Haute décomposition diélectrique: le TLX-9 peut résister à des tensions supérieures à 60 kV, assurant une durabilité dans des environnements exigeants.


- Résistance à l'humidité supérieure: avec une absorption de l'humidité inférieure à 0,02%, le TLX-9 maintient son intégrité pendant divers processus de fabrication.


- Coefficient d'expansion thermique contrôlé (CTE):** La CTE du matériau est étroitement contrôlée, ce qui réduit les problèmes d'expansion thermique et maintient la stabilité dimensionnelle.

Applications

Notre PCB à 2 couches est exceptionnellement adapté à diverses applications, notamment:

- Amplificateurs à faible bruit (LNA): idéal pour améliorer la qualité du signal dans les communications RF.


- Blocs à faible bruit (LNB) et convertisseurs à faible bruit (LNC): essentiels pour les communications par satellite.


- Services de communications personnelles (PCS): parfait pour les antennes de grand format.


- Amplificateurs de haute puissance: conçus pour une gestion robuste de la puissance.


- Composants passifs: supportant une gamme de fonctionnalités RF.

Assurance qualité

Notre PCB est conforme à la norme de qualité IPC-Classe 2, assurant une fiabilité élevée des performances.La combinaison de procédés de fabrication rigoureux et de tests complets garantit que chaque unité répond ou dépasse les attentes de l'industrie.

Conclusion

En conclusion, notre PCB à deux couches avec TLX-9 représente un bond en avant dans la technologie des PCB.ce PCB est conçu pour répondre aux besoins des applications électroniques avancées.

En choisissant notre PCB TLX-9, vous investissez dans la fiabilité, les performances et l'innovation.Nous nous engageons à soutenir vos projets avec des produits de haute qualité qui conduisent au succès sur le marché compétitif de l'électronique.

Pour toute question ou commande, veuillez contacter notre équipe commerciale dès aujourd'hui!
