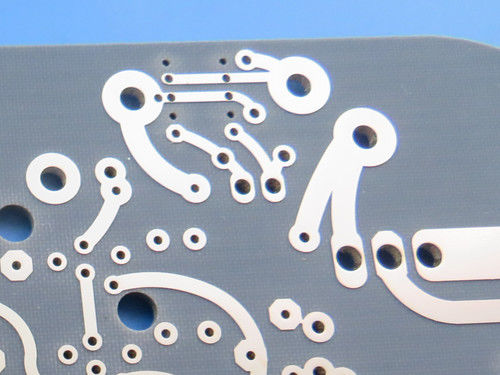

TMM4 PCB 50 Mil 2 couches Circuits RF Immersion Or Finition

Nous sommes ravis de vous présenter notre PCB à 2 couches fabriqué à partir du matériau Rogers TMM4, spécialement conçu pour des applications hautes performances dans les technologies RF et micro-ondes.

Détails de la construction des PCB

Notre PCB à 2 couches est méticuleusement conçu avec les spécifications suivantes:

- Matériau de base: TMM4, composite polymère thermodurcissable d'hydrocarbures en céramique, connu pour sa fiabilité et ses performances supérieures.


- Nombre de couches: 2 couches, permettant des conceptions compactes sans compromettre la fonctionnalité.


- Dimensions du panneau: 45 mm x 54 mm, avec une tolérance de +/- 0,15 mm, assurant une précision de fabrication.


- Trace/Espace minimum: 4/6 mils, permettant la conception de circuits complexes.


- Taille minimale des trous: 0,3 mm, permettant l'intégration de petits composants.


- Épaisseur de la planche finie: 1,3 mm, offrant un profil robuste mais léger.


- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures, assurant une forte connectivité électrique.


- Via épaisseur de revêtement: 20 μm, améliorant la durabilité et la fiabilité des connexions.


- Finition de surface: or immersion, offrant une excellente soudabilité et une protection contre l'oxydation.


- Silkscreen: blanc en haut pour une identification claire des composants; pas de silkscreen en bas.


- Masque de soudure: bleu en haut; aucun en bas, facilitant l'inspection et l'assemblage.


- Épreuves électriques: chaque planche est soumise à 100% d'essais électriques avant expédition, ce qui garantit une fiabilité élevée.

Configuration de la pile

L'empilement de ce PCB est conçu pour des performances électriques optimales:

- Couche de cuivre 1: 35 μm
- Rogers TMM4 Corée: 1,27 mm (50 mil)
- Couche de cuivre 2: 35 μm

Cette configuration optimise l'intégrité du signal et minimise les pertes, ce qui la rend adaptée aux applications à haute fréquence.

Perspectives sur le matériel: TMM4

Vue d'ensemble du TMM4

Rogers TMM4 est un matériau à micro-ondes thermodurcissable qui combine les meilleures propriétés des deux céramiques et des stratifiés PTFE traditionnels.Ce matériau est conçu pour une fiabilité élevée dans les applications enduites de trousLa composition de la résine thermodurcissable garantit que le PCB peut résister à des processus de fabrication rigoureux sans compromettre les performances.

Principales caractéristiques

- Constante diélectrique (Dk): 4,50 +/- 0.045, assurant une perte de signal minimale et une fidélité élevée.


- Facteur de dissipation: 0,0020 à 10 GHz, contribuant à une utilisation efficace de l'énergie.


- Coefficient thermique de Dk: 15 ppm/°K, assurant une stabilité dans les variations de température.


- Coefficient d'expansion thermique (CTE): assorti au cuivre, assurant la stabilité dimensionnelle pendant les cycles thermiques:
- X: 16 ppm/°K
- Y: 16 ppm/°K
- Z: 21 ppm/°K


- Température de décomposition (Td): 425 °C, permettant des applications à haute température.


- Conductivité thermique: 0,7 W/mK, améliorant la dissipation de chaleur.


- Absorption de l'humidité: 0,07% à 0,18%, assurant une fiabilité dans les environnements humides.

Avantages du TMM4

1Résistance mécanique: les propriétés du matériau résistent à la glissade et au flux de froid, assurant une durabilité dans des environnements à stress élevé.


2Résistance aux produits chimiques: le TMM4 est résistant aux produits chimiques, ce qui réduit les dommages pendant la fabrication.


3- Lien fiable: la résine thermoset permet une liaison efficace du fil sans soulever le tampon ou déformer le substrat.


4- Haute fiabilité des trous placés: assure des connexions électriques robustes dans diverses applications.


5Compatibilité avec les procédés communs de PCB: les matériaux TMM4 peuvent être utilisés avec des techniques de fabrication standard, simplifiant la production.

Applications typiques

Ce PCB à deux couches est parfaitement adapté à une variété d'applications, notamment:

- Circuits RF et micro-ondes: idéal pour les systèmes de communication où l'intégrité du signal est cruciale.


- Amplificateurs et combinateurs de puissance: conçus pour gérer efficacement des niveaux de puissance élevés.


- Filtres et accouplements: fournissent des fonctionnalités essentielles dans le traitement des signaux.


- Systèmes de communication par satellite: permettre des connexions fiables dans des environnements difficiles.


- Systèmes de positionnement global (GPS) antennes: assurer un positionnement et une navigation précis.


- Antennes à patch: adaptées à diverses applications de communication sans fil.


- Polarisateurs diélectriques et lentilles: support de systèmes optiques avancés.


- Testeurs de puces: facilitation des essais et de la validation des dispositifs semi-conducteurs.

Conclusion

En conclusion, notre PCB à 2 couches, fabriqué avec du matériau Rogers TMM4, représente une avancée significative dans la technologie des PCB.et la polyvalence dans diverses applications, ce PCB est conçu pour répondre aux besoins des systèmes électroniques modernes.

En choisissant ce PCB TMM4, vous investissez dans un produit qui met l'accent sur la fiabilité, les performances et l'innovation.

Pour toute question ou commande, veuillez contacter notre équipe commerciale dès aujourd'hui!
