Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau de PCB: | Le noyau RF-10 est de 60 millimètres (1.524 mm) | Nombre de couches: | 2-layer |
---|---|---|---|
Taille des PCB: | 64 mm x 45,7 mm = 1 PCS, +/- 0,15 mm | Épaisseur des PCB: | 1.524 mm |
Poids en cuivre: | 1 oz (1,4 ml) de couches intérieures/extérieures | Finition de surface: | Étain d'immersion |
Masque de soudure: | Je ne veux pas. | Filtres à soie: | Je ne veux pas. |
Mettre en évidence: | RF-10 PCB fini en étain par immersion,1.524 mm de plongée en étain PCB fini,60 millimètres de plongée en étain PCB fini |

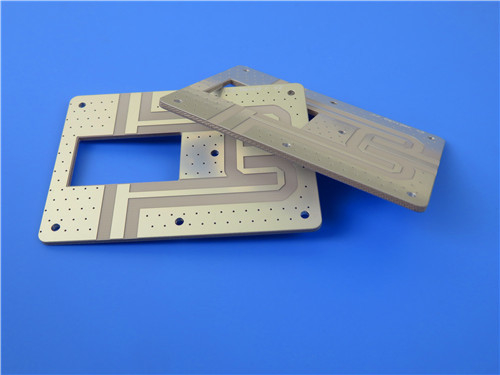

Comme la demande de solutions électroniques avancées augmente, le besoin de circuits imprimés de haute qualité (PCB) n'a jamais été aussi critique.d'une épaisseur n'excédant pas 10 mm, offre des performances exceptionnelles adaptées à une variété d'applications, en particulier dans le secteur RF.
1Spécifications techniques
Construction de PCB
- Matériau de base: RF-10, un composite de PTFE rempli de céramique et de fibre de verre tissée.
- Dimensions du panneau: 64 mm x 45,7 mm (± 0,15 mm), offrant un facteur de forme compact.
- Épaisseur de la planche finie: 1,6 mm, assurant durabilité et robustesse.
- Poids du cuivre fini: 1 oz (1,4 mil) pour les couches extérieures, permettant une transmission efficace du signal.
- Trace/Espace minimum: 4/6 mils, permettant des conceptions à haute densité.
- Taille minimale du trou: 0,4 mm, pour accueillir divers composants.
- Via épaisseur de revêtement: 20 μm, assurant des connexions fiables.
- Finition de surface: étain immergeant, offrant une excellente soudabilité et une résistance à la corrosion.
- Test électrique: chaque PCB est soumis à un test électrique à 100% avant expédition pour garantir sa fiabilité.
Le dépôt de PCB
- Couche de cuivre 1: 35 μm (1 oz)
- RF-10 Core: 60 millimètres (1,524 mm), offrant d'excellentes propriétés diélectriques.
- Couche de cuivre 2: 35 μm (1 oz)
Les biens immobiliers | Méthode d'essai | Unité | Valeur | Unité | Valeur |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 à 150 °C) | IPC-650 2.5.5.6 | en ppm/°C | -370 | en ppm/°C | -370 |
Absorption de l'humidité | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Résistance à l'écaillage (1 once de cuivre RT) | IPC-650 2.4.8 (soldeuse) | Poids en pouces | 10 | N/mm | 1.7 |
Résistance au volume | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Résistance de surface | IPC-650 2.5.17.1 | Je vous en prie. | 1.0 x 108 | Je vous en prie. | 1.0 x 108 |
Résistance à la flexion (MD) | IPC - 650 - 2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
Résistance à la flexion (CD) | IPC - 650 - 2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
Résistance à la traction (MD) | IPC - 650 - 2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
Résistance à la traction (CD) | IPC - 650 - 2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
Stabilité dimensionnelle | IPC-650 2.4.39 (après gravure) | Pourcentage (25 mil-MD) | - Je ne sais pas.0032 | Pourcentage (25 mil-CD) | - Je ne sais pas.0239 |
Stabilité dimensionnelle | IPC-650 2.4.39 (après cuisson) | Pourcentage (25 mil-MD) | - Je ne sais pas.0215 | Pourcentage (25 mil-CD) | - Je ne sais pas.0529 |
Stabilité dimensionnelle | IPC-650 2.4.39 (après stress) | Pourcentage (25 mil-MD) | - Je ne sais pas.0301 | Pourcentage (25 mil-CD) | - Je ne sais pas.0653 |
Stabilité dimensionnelle | IPC-650 2.4.39 (après gravure) | Pourcentage (60 mil-MD) | - Je ne sais pas.0027 | % (60 mil-CD) | - Je ne sais pas.0142 |
Stabilité dimensionnelle | IPC-650 2.4.39 (après cuisson) | Pourcentage (60 mil-MD) | - Je ne sais pas.1500 | % (60 mil-CD) | - Je ne sais pas.0326 |
Stabilité dimensionnelle | IPC-650 2.4.39 (après stress) | Pourcentage (60 mil-MD) | - Je ne sais pas.0167 | % (60 mil-CD) | - Je ne sais pas.0377 |
Densité (gravité spécifique) | Je ne sais pas.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
Température spécifique | Je ne sais pas.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Conductivité thermique (non couverte) | Je ne sais pas.4.50 | R/M*K | 0.85 | R/M*K | 0.85 |
CTE (axe X - Y) (50 à 150 °C) | IPC-650 2.4.41 | en ppm/°C | 16 à 20 | en ppm/°C | 16 à 20 |
CTE (axe Z) (50 à 150 °C) | IPC-650 2.4.41 | en ppm/°C | 25 | en ppm/°C | 25 |
Indice de flammabilité | Le secteur privé | V-0 | V-0 |
2Les avantages du matériau RF-10
Constant diélectrique élevée
Avec une constante diélectrique de 10,2 ± 0,3 à 10 GHz, RF-10 permet une réduction significative de la taille des circuits RF.
Facteur de dissipation faible
RF-10 possède un facteur de dissipation de 0,0025 à 10 GHz, ce qui minimise les pertes d'énergie et améliore les performances globales du circuit.Cette caractéristique est essentielle pour les applications à haute fréquence où l'intégrité du signal est primordiale.
Excellente stabilité dimensionnelle
L'armature en fibre de verre tissée mince offre une rigidité et une stabilité dimensionnelle améliorées,s'assurer que le PCB peut supporter les contraintes de fabrication et d'exploitation sans compromettre les performances.
Conductivité thermique élevée
Avec une conductivité thermique de 0,85 W/mk, le RF-10 gère efficacement la chaleur, ce qui le rend adapté aux applications à haute puissance où la gestion thermique est essentielle.
Indice de flammabilité
Le matériau est classé V-0 pour sa flammabilité, ajoutant une couche supplémentaire de sécurité pour les applications dans des environnements sensibles.
3. Applications
- Microstrip Patch Antennas: idéal pour les systèmes de communication sans fil.
- Antennes GPS: assurant un positionnement et une navigation précis.
- Composants passifs: tels que les filtres, les couples et les diviseurs de puissance, essentiels au traitement du signal.
- Systèmes de prévention des collisions aériennes: amélioration de la sécurité dans l'aviation.
- Components de satellites: soutien à une communication fiable dans les applications spatiales.
4Assurance qualité et conformité
Tous nos circuits imprimés sont fabriqués selon les normes IPC-Classe 2, assurant une qualité et une fiabilité élevées.garantir que chaque conseil fonctionne comme prévu.
5. Disponibilité mondiale
Nous sommes fiers d'offrir notre PCB rigide à deux couches dans le monde entier, permettant aux clients de divers secteurs d'accéder à cette technologie de pointe.Notre engagement envers la qualité et la satisfaction du client garantit que vous recevez un produit qui répond exactement à vos spécifications..
Conclusion
En résumé, notre PCB rigide à 2 couches avec RF-10 représente une avancée significative dans la technologie des PCB.et l'adéquation pour un large éventail d'applications, ce PCB est prêt à répondre aux exigences du paysage électronique actuel.
Contactez-nous aujourd'hui pour en savoir plus sur nos PCB ou pour passer une commande!
