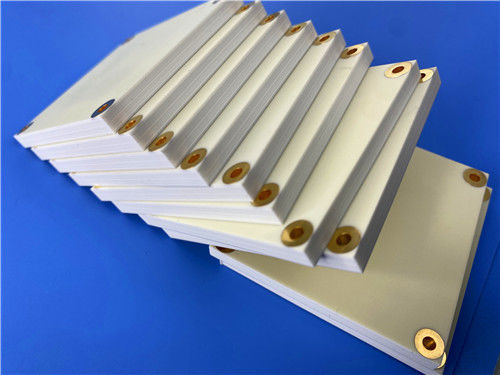

PCB à 2 couches TP980 7,62 mm d'épaisseur ENIG avec revêtement d'or d'immersion en nickel sans électro

Nous sommes ravis de présenter notre PCB à double face haute performance, fabriqué à partir du matériau innovant TP980.Ce PCB répond aux exigences rigoureuses de l'électronique actuelle., ce qui en fait un excellent choix pour les projets de navigation par satellite, de technologie de missiles et d'antennes miniaturisées.

Détails de la construction

Ce PCB double face est conçu avec précision en utilisant TP980, un matériau thermoplastique à haute fréquence qui offre des performances remarquables.

Les détails clés de la construction sont les suivants:

- Matériau de base: TP980


- Nombre de couches: double face


- Dimensions du panneau: 185 mm x 185 mm, avec une tolérance de ± 0,15 mm, assurant une précision pour les conceptions complexes.


- Trace minimale/Espace: 6/6 mils, permettant une disposition compacte et efficace.


- Taille minimale du trou: 0,8 mm, pouvant accueillir différents types de composants.


- Épaisseur de la planche finie: 7,7 mm, contribuant à une conception robuste.


- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures, ce qui permet une capacité de traitement de courant adéquate.


- Via épaisseur de revêtement: 20 μm, améliorant la fiabilité de la connexion.


- Finition de surface: or d'immersion en nickel sans électro (ENIG), assurant une excellente conductivité et une résistance à la corrosion.


- Test électrique: chaque PCB est soumis à un test électrique à 100% avant expédition pour garantir sa fonctionnalité.

Le dépôt de PCB

L'empilement de ce PCB est conçu pour des performances optimales, composé:

- Couche de cuivre 1: 35 μm
- TF980 Corée: 7,62 mm (300 mils)
- Couche de cuivre 2: 35 μm

Assurance qualité

La qualité est une priorité absolue dans notre processus de fabrication. Nos PCB sont fabriqués conformément aux normes IPC-Classe-2, ce qui garantit qu'ils répondent aux normes de référence de l'industrie en matière de fiabilité et de performance.Chaque unité est soumise à des tests électriques rigoureux, confirmant la fonctionnalité et minimisant le risque de défauts.

Caractéristiques du matériau TP980

Le TP980 est un matériau thermoplastique unique qui combine la céramique et la résine d'oxyde de polyphénylène (PPO) sans renforcement en fibre de verre.Cette composition distincte permet de régler avec précision la constante diélectriqueLes principales caractéristiques du TP980 sont les suivantes:

- Constante diélectrique (Dk): 9,8 ± 0,2 à 10 GHz, fournissant une excellente intégrité du signal.


- Facteur de dissipation: 0,0012 à 10 GHz, assurant une perte de signal minimale.


- Faible coefficient thermique de Dk: -40 ppm/°C, maintenant une stabilité sur une large plage de températures (-55°C à 150°C).


- Conductivité thermique: 0,65 W/mk, facilitant une dissipation de chaleur efficace.


- Absorption de l'humidité: 0,01%, ce qui améliore la fiabilité dans les environnements humides.


- Classification d'inflammabilité: UL 94-V0, assurant la sécurité dans diverses applications.

Avantages de l'utilisation des PCB TP980

Les avantages du choix de notre PCB double face TP980 sont importants:

1Performance améliorée: la constante diélectrique élevée et le faible facteur de dissipation du matériau contribuent à une intégrité supérieure du signal, ce qui le rend idéal pour les applications à haute fréquence.


2Stabilité thermique: le faible coefficient thermique assure une stabilité des performances sur une large plage de températures, ce qui est crucial pour les environnements exigeants.


3Fiabilité: la combinaison d'une faible absorption de l'humidité et d'une flammabilité élevée améliore la fiabilité et la sécurité du PCB, réduisant le risque de défaillance dans les applications critiques.


4Flexibilité de conception: le réglage précis de la constante diélectrique permet des solutions sur mesure, répondant à un large éventail de besoins en circuits.

Applications typiques

Le PCB TP980 est bien adapté à diverses applications hautes performances, notamment:

- Systèmes mondiaux de navigation par satellite: assurer un positionnement précis et des performances fiables dans des environnements difficiles.


- Technologie des missiles: fournir la durabilité et les performances nécessaires pour les applications de défense critiques.


- Technologie des fusibles: facilitant le chronométrage et le contrôle précis des systèmes d'armes.


- Antennes miniaturisées: permettant des conceptions compactes sans compromettre les performances.

Disponibilité mondiale

Ce PCB haute performance est disponible dans le monde entier, ce qui garantit que les clients de différentes régions peuvent accéder à nos solutions avancées pour leurs projets électroniques.

Conclusion

En conclusion, le PCB TP980 représente le sommet de la fiabilité et des performances dans le domaine de l'électronique haute fréquence.et une assurance qualité rigoureuseEn choisissant le PCB TP980, les clients peuvent élever leurs conceptions et assurer le succès de leurs projets.Contactez-nous dès aujourd'hui pour en savoir plus et demander un devis pour votre prochain projet!
