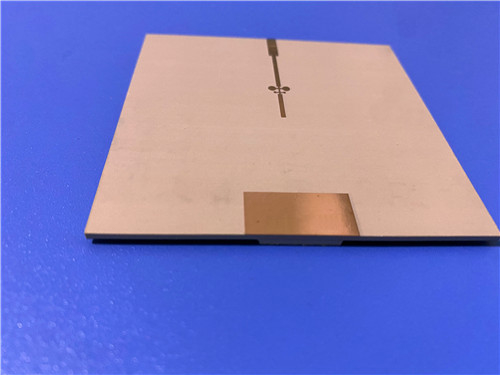

Circuit imprimé IsoClad 933, 2 couches, 20 mil, finition or par immersion au nickel chimique

Dans le monde de l'électronique, la demande de circuits imprimés (PCB) innovants et fiables ne cesse d'augmenter.spécialement conçus pour des applications nécessitant des performances et une durabilité élevées, comme les antennes conformes, les systèmes radar et les technologies de guidage des missiles.

Composition du matériau

Ce PCB à haute fréquence est fabriqué à partir de stratifiés IsoClad 933, qui sont des fibres de verre non tissées et des composites PTFE.Cette combinaison unique permet une plus grande souplesse et une plus grande stabilité dimensionnelle par rapport aux stratifiés en fibre de verre tissés traditionnelsL'utilisation de fibres aléatoires plus longues améliore l'uniformité constante diélectrique du PCB, ce qui le rend idéal pour les applications à haute fréquence.

Spécifications techniques

- Nombre de couches: 2 couches
- Dimensions du tableau: 50 mm x 60 mm (± 0,15 mm)
- Trace minimale / espace: 4/4 millilitres
- Taille minimale du trou: 0,25 mm
- Épaisseur de la planche finie: 0,8 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion au nickel sans électro
- Test électrique: test électrique à 100% avant expédition

Le dépôt de PCB

L'empilement du PCB IsoClad 933 est constitué:

- Couche de cuivre 1: 35 μm
- IsoClad 933 Noyau: 0,787 mm (31 mils)
- Couche de cuivre 2: 35 μm

Cette configuration assure des performances électriques optimales et une gestion thermique cruciale pour les circuits à haute fréquence.

Avantages en matière de performance

Propriétés diélectriques améliorées

Le PCB IsoClad 933 possède une constante diélectrique (Dk) de 2,33 à 10 GHz, ainsi qu'un faible facteur de dissipation de 0,0016 à 10 GHz.rendre le PCB adapté aux applications dans les technologies micro-ondes et RF, où le maintien de l'intégrité du signal est essentiel.

Stabilité thermique et fiabilité

Avec un coefficient thermique de Dk à -132 ppm/°C et une résistance de rupture diélectrique supérieure à 45 kV, le PCB IsoClad 933 est conçu pour résister aux fluctuations de température et aux contraintes électriques.Cela garantit des performances fiables dans des environnements exigeants.

Flexibilité et stabilité dimensionnelle

La structure en fibre de verre non tissée rend le PCB IsoClad 933 moins rigide que les matériaux traditionnels, ce qui permet une intégration plus facile dans les conceptions nécessitant une flexion ou une mise en forme.Cette flexibilité est particulièrement bénéfique pour les antennes conformes et d'autres applications spécialisées.

Flammabilité et sécurité

Grâce à son indice d'inflammabilité UL-94 V0, le PCB IsoClad 933 répond à des normes de sécurité strictes, ce qui lui permet d'être utilisé dans des applications où la résistance au feu est essentielle.

Applications

Le PCB IsoClad 933 est polyvalent et adapté à un large éventail d'applications avancées, notamment:

- Antennes conformes: idéales pour les systèmes nécessitant une flexibilité et une conception compacte.

- Circuits à bande et micro-bandes: parfaits pour la transmission de signaux à haute fréquence.

- Systèmes de guidage de missiles: conçus pour répondre aux exigences rigoureuses des applications militaires.

- Systèmes de radar et de guerre électronique: conçus pour la fiabilité dans les technologies de défense critiques.

Assurance qualité

Fabriqué selon les normes IPC-Classe-2, le PCB IsoClad 933 garantit une fiabilité et une qualité élevées.s'assurer que chaque unité respecte les spécifications de performance.

Conclusion

Choisissez le PCB IsoClad 933 pour une solution fiable et de haute qualité qui excelle dans des environnements difficiles.ce PCB est conçu pour soutenir vos projets les plus exigeants avec confiance.
