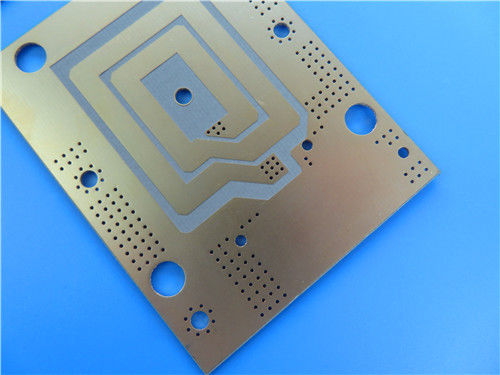

RF-35 PCB à double face 20 mil ENIG Finition

Ce circuit imprimé (PCB) 2 couches de haute qualité est construit à partir de RF-35, un stratifié organique-céramique avancé, idéal pour les applications commerciales de micro-ondes et de radiofréquences.

Configuration des couches
Ce PCB présente une structure à 2 couches, composée de :


- Couche de cuivre 1 : 35 μm
- Noyau RF-35 : 20 mil (0,508 mm)
- Couche de cuivre 2 : 35 μm

La construction à deux couches facilite la transmission efficace du signal et minimise la diaphonie, ce qui est crucial pour maintenir l'intégrité du signal dans les applications à haute fréquence.

Dimensions et spécifications
- Dimensions de la carte : 239,5 mm x 130 mm (± 0,15 mm)
- Épaisseur finie : 0,6 mm
- Trace/espace minimum : 5/7 mils
- Taille minimale des trous : 0,3 mm
- Poids du cuivre fini : 1 oz (1,4 mils) sur les couches externes
- Finition de surface : Or par immersion au nickel chimique, offrant une excellente soudabilité et résistance à la corrosion.

Contrôle qualité
Nos PCB subissent des tests électriques rigoureux à 100 % avant expédition, garantissant que chaque unité répond aux normes de fiabilité les plus élevées. Fabriquées selon les spécifications IPC-Class-2, ces cartes sont conçues pour des performances fiables dans des environnements exigeants.

Caractéristiques de performance

Propriétés électriques
Le PCB RF-35 présente une constante diélectrique de 3,5 à 1,9 GHz, garantissant une perte de signal minimale pour les applications à haute fréquence. Son faible facteur de dissipation de 0,0018 améliore l'efficacité opérationnelle, tandis que l'absorption d'humidité n'est que de 0,02 %, ce qui maintient la stabilité dans divers environnements. De plus, une tension de claquage diélectrique de 41 kV offre une fiabilité électrique robuste.

Propriétés mécaniques
Ce PCB présente une excellente résistance mécanique, avec des valeurs de résistance au pelage supérieures à 8,0 lbs/po (1,5 N/mm) pour le cuivre 1/2 oz et supérieures à 10,0 lbs/po (1,8 N/mm) pour le cuivre 1 oz. La résistance à la flexion est supérieure à 22 000 psi (152 N/mm2) dans le sens de la longueur et supérieure à 18 000 psi (124 N/mm2) dans le sens de la largeur. La résistance à la traction est également élevée, à 27 000 psi (187 N/mm2) dans le sens de la longueur et à 21 000 psi (145 N/mm2) dans le sens de la largeur, garantissant la durabilité tout au long des processus de fabrication.

Propriétés thermiques
Le PCB offre une conductivité thermique de 0,24 W/m/K, dissipant efficacement la chaleur. Son coefficient de dilatation thermique (CET) varie de 19 à 24 ppm/°C dans la direction X-Y et de 64 ppm/°C dans la direction Z, ce qui indique une stabilité en cas de changements de température. Cette résistance thermique est cruciale pour maintenir l'intégrité structurelle dans diverses conditions de fonctionnement.

Avantages

Rentabilité
Le PCB RF-35 offre une solution à faible coût sans compromettre la qualité ou les performances. Sa conception est optimisée pour la production en grand volume, ce qui en fait un choix économique pour les fabricants.

Capacité de reprise améliorée
L'excellente résistance au pelage du RF-35 permet une reprise facile des composants. Ceci est particulièrement bénéfique dans la fabrication électronique, où des modifications et des réparations sont souvent nécessaires.

Faible absorption d'humidité
Avec un taux d'absorption d'humidité ultra-faible, le RF-35 minimise le risque de délaminage et assure une fiabilité à long terme, en particulier dans les environnements humides.

Finition de surface lisse
La finition or par immersion au nickel chimique offre une surface lisse, améliorant la soudabilité et réduisant la probabilité de défauts lors de l'assemblage.

Applications

La polyvalence du PCB RF-35 le rend adapté à un large éventail d'applications, notamment :

- Amplificateurs de puissance : Essentiels pour augmenter la puissance du signal dans les communications RF.


- Filtres et coupleurs : Utilisés dans divers circuits RF pour gérer le flux du signal et réduire les interférences.


- Composants passifs : Idéal pour les applications nécessitant de faibles pertes et une grande fiabilité.

Conclusion

Ce PCB RF-35 est un témoignage des processus d'ingénierie et de fabrication avancés. Avec ses propriétés matérielles supérieures, son contrôle qualité rigoureux et ses applications polyvalentes, il constitue une solution idéale pour les entreprises qui cherchent à améliorer leurs offres de produits électroniques. En choisissant notre PCB RF-35, vous investissez dans la fiabilité, la performance et la rentabilité, en vous assurant que vos produits répondent aux exigences du paysage électronique haute fréquence d'aujourd'hui.

Pour plus d'informations ou pour passer une commande, veuillez contacter notre équipe commerciale. Nous sommes là pour vous aider à trouver la meilleure solution de PCB pour vos besoins.
