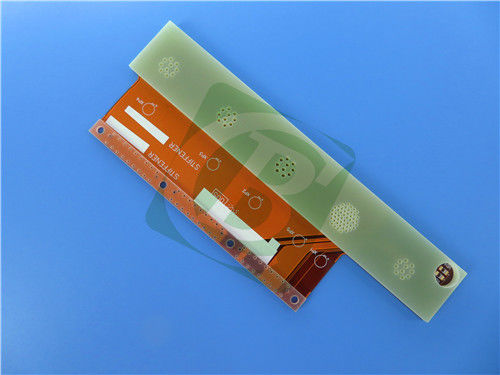

Les circuits imprimés flexibles (PCB) ont révolutionné l'industrie électronique, offrant des solutions essentielles pour des conceptions compactes et légères. Examinons la construction, les spécifications et les applications d'un PCB flexible double face en polyimide, en soulignant ses avantages et ses utilisations potentielles.
| Spécifications |
Détails |
| Matériau de base |
Polyimide flexible |
| Nombre de couches |
Double face |
| Dimensions de la carte |
51 mm x 35 mm (+/- 0,15 mm) |
| Trace/Espace minimum |
5/5 mils |
| Taille de trou minimale |
0,4 mm |
| Via aveugles |
Non |
| Épaisseur flexible |
0,22 mm |
| Épaisseur flexible + renfort PI |
0,3 mm |
| Épaisseur flexible + renfort FR4 |
1,34 mm |
| Poids Cu fini |
2 oz (2,8 mils couches externes) |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
Or par immersion au nickel chimique (ENIG) |
| Sérigraphie supérieure |
Blanc |
| Sérigraphie inférieure |
Non |
| Masque de soudure supérieur |
Coverlay jaune |
| Masque de soudure inférieur |
Non |
| Tests électriques |
Test électrique à 100 % avant expédition |
Épaisseur et configuration des couches
L'épaisseur flexible est de 0,22 mm, avec différentes épaisseurs selon le renfort utilisé :
- Flexible + renfort PI : 0,3 mm
- Flexible + renfort FR4 : 1,34 mm

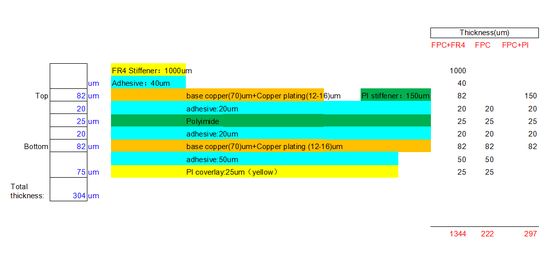

Empilage du PCB
L'empilage de ce PCB flexible à 2 couches se compose de :
- Couche de cuivre 1 : 70 μm
- Noyau de polyimide adhésif : 25 μm (1 mil)
- Couche de cuivre 2 : 70 μm
Cette configuration combine flexibilité et intégrité structurelle, ce qui la rend adaptée à diverses applications.
Caractéristiques du polyimide adhésif
Le polyimide adhésif utilisé dans ce PCB possède plusieurs propriétés avantageuses :
- Sans halogène et conforme à la directive RoHS de l'UE, sans matériaux dangereux tels que Pb, Hg, Cd, Cr6+, PBB et PBDE.
- Inflammabilité classée UL94 V-0.
- Flexibilité et résistance thermique exceptionnelles.
- Stabilité dimensionnelle avec un taux d'absorption d'humidité de 1,37 à 1,46 %.
- Une constante diélectrique allant de 3,31 à 3,34 à 10 GHz, cruciale pour les applications à haute fréquence.
- Résistance chimique de 85 % et un facteur de dissipation de 0,0188 à 0,0191 à 10 GHz.
Tests et normes de qualité
Pour garantir la fiabilité, un test électrique à 100 % est effectué avant l'expédition, conformément aux normes de qualité IPC-Class-2. Ce processus de test rigoureux garantit que chaque unité répond aux critères de performance nécessaires.
Applications typiques
Les PCB flexibles sont largement utilisés dans diverses industries, notamment :
- Ordinateurs
- Téléphones portables
- Appareils photo numériques
- Magnétoscopes
- Automobiles
- Équipement de bureautique
Ces applications bénéficient de la nature légère et personnalisable des PCB flexibles, facilitant des conceptions avancées qui répondent aux exigences électroniques modernes.
Conclusion
Ce PCB flexible, construit à partir de matériaux en polyimide de haute qualité, illustre les progrès de la technologie des PCB. Ses spécifications, sa construction robuste et ses applications polyvalentes en font un composant indispensable dans les appareils électroniques d'aujourd'hui, reflétant l'évolution de l'industrie vers des conceptions plus flexibles et efficaces. Avec une disponibilité mondiale, ce PCB est prêt à répondre aux besoins des innovateurs de divers secteurs.
