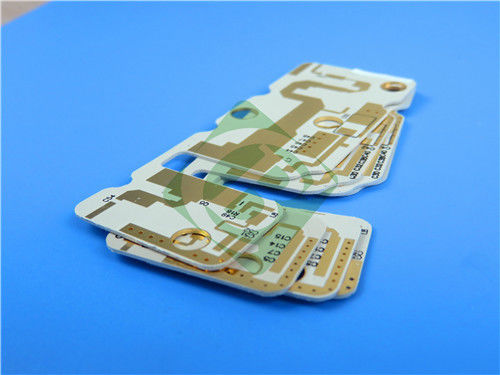

Alors que la demande d'appareils électroniques de haute performance continue d'augmenter, le besoin de circuits imprimés avancés (PCB) qui peuvent répondre à des exigences strictes n'a jamais été aussi grand.Notre PCB à double face récemment expédié, construit à partir de matériau TRF-45, illustre cette demande.
Composition du matériau: TRF-45
Le matériau stratifié TRF-45 représente une avancée de pointe dans les stratifiés à faible perte et thermiquement stables.amélioration de la stabilité dimensionnelle tout en maintenant un haut degré de fiabilité dans des environnements difficilesSa composition unique lui permet de bien fonctionner dans une large plage de températures, y compris les conditions de soudure, ce qui le rend idéal pour les applications à haute fréquence.
Caractéristiques
- PTFE rempli de céramique à faible perte
- constante diélectrique stable (Dk) de 4,5 ± 0,15 à 10 GHz sur température et fréquence
- Facteur de dissipation de 0,0035 à 10 GHz
- absorption de l'humidité de 0,06%
- CTE sur l'axe X de 9 ppm/°C, CTE sur l'axe Y de 9 ppm/°C, CTE sur l'axe Z de 40 ppm/°C, de 50°C à 150°C
- Conductivité thermique de 0,43 W/mk
- L'inflammabilité de l'UL 94-V0
Spécification des PCB
| Paramètre |
Spécification |
| Matériau de base |
Le TRF-45 |
| Nombre de couches |
À double face |
| Dimensions du tableau |
50 mm x 50 mm ± 0,15 mm |
| Traces/espace minimaux |
4/5 millilitres |
| Taille minimale du trou |
0.3 mm |
| Les voies aveugles |
Je ne veux pas. |
| Épaisseur du panneau fini |
0.9 mm |
| Poids cu fini |
1 oz (1,4 ml) pour les couches extérieures |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
L'or à immersion au nickel sans électro (ENIG) |
| Le haut de la sérigraphie |
Je ne veux pas. |
| Vêtements de soie de fond |
Je ne veux pas. |
| Masque de soudure supérieur |
Je ne veux pas. |
| Masque de soudure inférieure |
Je ne veux pas. |
| Épreuves électriques |
Test électrique à 100% avant expédition |
Le dépôt de PCB
La conception de l'empilement de ce PCB est essentielle pour ses performances:
- Couche de cuivre 1: 35 μm
- TRF-45 noyau: 0,813 mm (32 mils)
- Couche de cuivre 2: 35 μm
Cette disposition garantit que le PCB maintient l'intégrité du signal et la stabilité thermique, essentielles pour les applications à haute fréquence.
Assurance qualité
La qualité est primordiale dans la fabrication de PCB, et ce PCB TRF-45 adhère aux normes IPC-Classe-2, assurant une performance fiable dans une variété d'applications.Chaque PCB est soumis à un test électrique à 100% avant expédition, assurant sa fonctionnalité et sa fiabilité.
Applications
Le PCB TRF-45 est idéalement adapté à plusieurs applications de haute technologie, notamment:
- Antennes de radio par satellite: les caractéristiques de faible perte et les propriétés diélectriques stables du PCB le rendent parfait pour la communication par satellite, assurant une transmission et une réception claires du signal.
- Antennes RFID: Grâce à sa conception robuste et à ses excellentes performances, ce PCB est un excellent choix pour les applications RFID, facilitant une communication efficace dans les systèmes de suivi et d'identification.
- Antennes GPS: le PCB TRF-45 fournit des données de localisation précises, ce qui le rend essentiel pour les systèmes de navigation qui nécessitent une grande précision et fiabilité.
Conclusion
Le PCB double face TRF-45 est une solution de pointe adaptée aux applications hautes performances dans le secteur de l'électronique.des normes de qualité strictes, et le design compact, il sert de ressource vitale pour les fabricants et les concepteurs.le PCB TRF-45 est bien équipé pour répondre aux exigences d'un environnement technologique en évolution rapideQu'il soit utilisé pour les communications par satellite, la technologie RFID ou les systèmes GPS, ce PCB est conçu pour fournir des performances et une fiabilité exceptionnelles.
