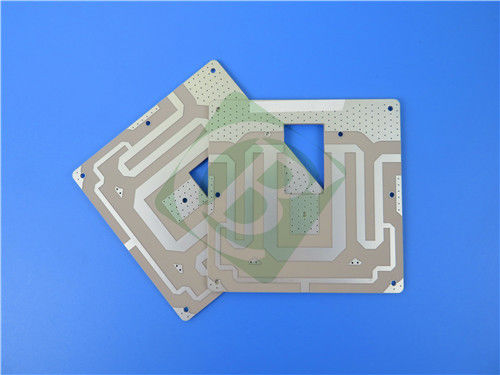

Solution PCB RF-35 à 2 couches Argent Immersion Légende Blanche

Notre circuit imprimé rigide à 2 couches, conçu avec précision, utilise le stratifié organique-céramique RF-35 de qualité supérieure de Taconic, offrant des performances exceptionnelles pour les applications commerciales de micro-ondes et de radiofréquences. Conçu pour la fiabilité et la rentabilité, ce circuit imprimé est le choix idéal pour les amplificateurs de puissance, les filtres et divers composants passifs.

La structure de ce circuit imprimé se compose de :

- Couche de cuivre 1 : 35 µm (1 oz)

- Noyau RF-35 : 0,254 mm (10 mil)

- Couche de cuivre 2 : 35 µm (1 oz)

Détails du circuit imprimé

Caractéristiques et avantages du matériau RF-35Propriétés diélectriques

Le stratifié RF-35 présente une constante diélectrique stable de 3,5 à 1,9 GHz, offrant des performances de signal constantes pour les applications micro-ondes nécessitant un contrôle précis de l'impédance.

Faibles caractéristiques de perte

Avec un facteur de dissipation de seulement 0,0018 à 1,9 GHz, le RF-35 minimise la perte d'énergie, ce qui le rend idéal pour les applications à haute fréquence telles que les amplificateurs de puissance et les systèmes sans fil.

Performance thermique

Les valeurs CTE pour le RF-35 sont optimisées pour les applications électroniques :

- Axe X : 19 ppm/°C

- Axe Y : 24 ppm/°C

- Axe Z : 64 ppm/°C

Ces mesures garantissent que le circuit imprimé maintient son intégrité et ses performances sous contrainte thermique.

Avantages supplémentaires

- Haute rigidité diélectrique (41 kV)

- Classement d'inflammabilité UL-94 V0

- Excellente planéité de surface pour les applications RF précises

- Bonne résistance au pelage pour un assemblage fiable

- Solution rentable pour les applications commerciales

Applications typiques

La polyvalence de ce circuit imprimé le rend adapté à diverses applications haute performance, notamment :

- Amplificateurs de puissance : prend en charge une gestion efficace de l'alimentation dans les conceptions compactes

- Filtres et coupleurs : essentiels pour le conditionnement et la distribution du signal

- Infrastructure sans fil : composants de station de base nécessitant des performances stables

- Équipement de test : systèmes de mesure exigeant de la précision

- Systèmes micro-ondes commerciaux : solutions rentables pour la production en volume

- Modules RF : conceptions compactes pour les systèmes de communication modernes

Conformité et normes

Ce circuit imprimé est conforme aux normes IPC-Class-2, garantissant qu'il répond aux critères de référence de l'industrie en matière de fiabilité et de qualité. Les illustrations sont fournies au format Gerber RS-274-X, prêtes pour une intégration transparente dans les processus de fabrication.

Disponibilité mondiale

Ce circuit imprimé est disponible pour une expédition dans le monde entier, ce qui le rend accessible aux fabricants et aux ingénieurs du monde entier.

Conclusion

Ce circuit imprimé rigide à 2 couches avec une construction RF-35 est une solution haute performance conçue pour répondre aux exigences des applications micro-ondes commerciales. Ses propriétés matérielles supérieures, ses spécifications précises et ses tests rigoureux en font un choix idéal pour les ingénieurs et les fabricants à la recherche de fiabilité et de performances à des coûts compétitifs. En choisissant notre circuit imprimé, vous investissez dans une solution durable et efficace qui améliorera vos produits et vos applications. Contactez-nous dès aujourd'hui pour discuter de vos besoins spécifiques.
