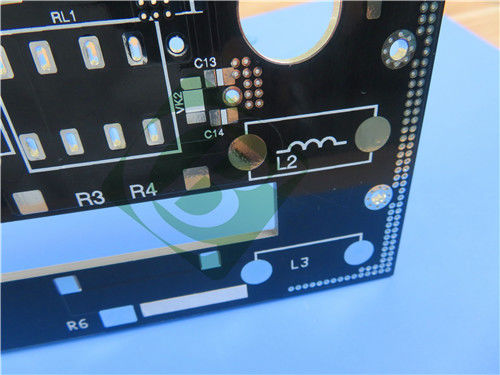

Nous sommes fiers de présenter notre circuit imprimé rigide 4 couches haute performance fabriqué avec un matériau polyimide de qualité supérieure, spécialement conçu pour les applications exigeantes dans des environnements extrêmes. Ce circuit imprimé offre une fiabilité exceptionnelle dans des conditions de fonctionnement à haute température et haute pression pour l'aérospatiale, l'électronique militaire et les équipements d'extraction pétrolière en fond de trou.
La structure de ce circuit imprimé est la suivante :
- Couche de cuivre 1 : 35 μm (1 oz)
- Noyau en polyimide : 0,32 mm
- Couche de cuivre 2 : 35 μm (1 oz)
- Préimprégné en polyimide : 0,1 mm
- Noyau en polyimide : 0,8 mm
- Préimprégné en polyimide : 0,1 mm
- Couche de cuivre 3 : 35 μm (1 oz)
- Noyau en polyimide : 0,32 mm
- Couche de cuivre 4 : 35 μm (1 oz)
Détails du circuit imprimé
| Paramètre |
Spécification |
| Matériau de base |
Polyimide rigide |
| Nombre de couches |
4 couches |
| Dimensions de la carte |
325 mm x 83 mm (±0,15 mm) |
| Trace/espace minimum |
5/5 mils |
| Taille minimale des trous |
0,3 mm |
| Via borgnes |
Non |
| Épaisseur de la carte finie |
1,8 mm |
| Poids du cuivre fini |
1 oz (1,4 mils) couches externes |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
HASL sans plomb |
| Sérigraphie supérieure |
Blanc |
| Sérigraphie inférieure |
Blanc |
| Masque de soudure supérieur |
Noir |
| Masque de soudure inférieur |
Noir |
| Fonctionnalités spéciales |
Vias de 0,3 mm remplis de résine et capuchonnés
Trous fraisés par le haut |
| Tests électriques |
100 % testé avant expédition |
Caractéristiques et avantages du matériau polyimide
Stabilité thermique
Le stratifié polyimide présente une résistance exceptionnelle à la chaleur, résistant aux tests de contrainte thermique à 288 °C sans délaminage ni cloquage, et présente une température de transition vitreuse (Tg) élevée de 257 °C.
Résistance mécanique
Démontre une résistance au pelage exceptionnelle (1,42 N/mm après contrainte thermique) et une résistance à la flexion (410,2 N/mm² dans le sens machine), assurant la durabilité dans les environnements difficiles.
Performance électrique
Maintient d'excellentes propriétés d'isolation avec :
- Résistivité volumique : 6,6 × 10⁸ MΩ·cm
- Résistivité de surface : 3,4 × 10⁸ MΩ
- Constante diélectrique : 4,12 @ 1 MHz
- Facteur de dissipation : 0,0072 @ 1 MHz
Résistance environnementale
- Taux d'absorption d'humidité de seulement 0,11 %
- Excellente résistance aux radiations
- Maintient ses performances dans des conditions extrêmes
Avantages supplémentaires
- Performances diélectriques haute fréquence
- Fonctionnement fiable dans les environnements pétroliers et gaziers
- Stabilité dimensionnelle supérieure
- Excellente résistance chimique
Applications typiques
Les propriétés uniques du polyimide le rendent idéal pour les applications exigeantes :
- Systèmes aérospatiaux : Avionique nécessitant une fiabilité extrême
- Électronique militaire : Systèmes de défense critiques
- Équipement de fond de trou : Électronique d'extraction pétrolière
- Composants de satellites : Fiabilité de qualité spatiale
- Commandes industrielles à haute température
- Systèmes de stérilisation d'équipements médicaux
Conformité et normes
Ce circuit imprimé est conforme aux normes IPC-Class-2, garantissant une qualité et une fiabilité constantes. Tous les fichiers de fabrication sont fournis au format Gerber RS-274-X pour une intégration transparente de la production.
Disponibilité mondiale
Nous proposons une expédition dans le monde entier avec une livraison fiable aux ingénieurs et aux fabricants de toutes les régions.
Conclusion
Notre circuit imprimé en polyimide rigide 4 couches représente la solution ultime pour les applications nécessitant une résistance thermique et environnementale extrême. Avec sa stabilité thermique inégalée, ses excellentes propriétés mécaniques et sa fiabilité éprouvée, cette solution offre des performances exceptionnelles dans les conditions les plus difficiles. En choisissant ce circuit imprimé, vous sélectionnez une solution haute performance qui ne compromettra pas sous la contrainte - parfaite pour vos applications les plus exigeantes.
Contactez-nous dès aujourd'hui si vous recherchez une solution de circuit imprimé haute fiabilité et haute performance !
