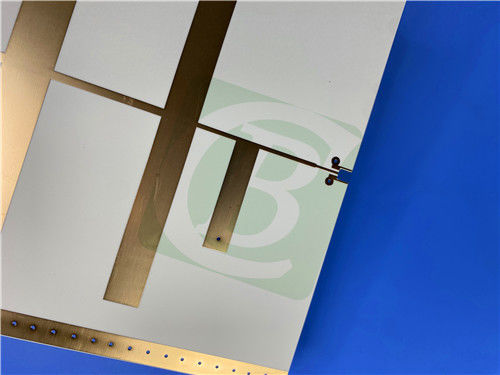

Ce PCB rigide à 2 couches avancée utilise le stratifié à haute fréquence RO3003G2 de Rogers, spécialement conçu pour les systèmes radar automobiles à ondes millimétriques.Cette solution offre des performances exceptionnelles pour les applications ADAS à 77 GHz, offrant une intégrité et une fiabilité supérieures du signal dans des environnements automobiles exigeants.
Détails de la construction des PCB
L'empilement de ce PCB est constitué de:
- Couche de cuivre 1: 35 μm (1 oz)
- RO3003G2 Noyau: 0,127 mm (5 mil)
- Couche de cuivre 2: 35 μm (1 oz)
Spécifications du PCB
| Paramètre |
Spécification |
| Matériau de base |
Rubrique 3 |
| Nombre de couches |
2 couches |
| Dimensions du tableau |
Pour les appareils à commande électrique, la valeur de l'échantillon doit être supérieure ou égale à: |
| Traces/espace minimaux |
14/14 millilitres |
| Taille minimale du trou |
0.2 mm |
| Épaisseur du panneau fini |
0.2 mm |
| Finition de surface |
Or par immersion |
| Via épaisseur de revêtement |
20 μm |
| Épreuves électriques |
Testé à 100% avant expédition |
RO3003G2 Avantages du matériau
Propriétés diélectriques
Le stratifié RO3003G2 présente une constante diélectrique ultra-stable de 3,0 ± 0,04 à 10 GHz et de 3,07 à 77 GHz, assurant une performance cohérente sur les fréquences de radar automobile.
Caractéristiques de faible perte
Avec un facteur de dissipation de seulement 0,0011 à 10 GHz, RO3003G2 minimise la perte de signal, ce qui est essentiel pour maintenir la sensibilité et la précision du radar.
Stabilité thermique
- Excellent coefficient thermique de la constante diélectrique: -35 ppm/°C
- Système CTE assorti (16/17/18 ppm/°C dans les axes X/Y/Z)
- Maintient les performances dans les gammes de température automobile
Caractéristiques améliorées
- cuivre ED à profil très bas (VLP)
- Porosité diélectrique réduite
- Système de remplissage optimisé pour une performance constante
Les principaux avantages
- Meilleure performance de perte d'insertion de sa catégorie
- Variation constante diélectrique réduite
- Permet une petite fiabilité via la mise en œuvre (0,2 mm)
- Optimisé pour le radar automobile à 77 GHz
- Amélioration du rendement industriel
Applications typiques
- Systèmes de régulation de vitesse adaptés
- Avertissement de collision avant
- Assistant de freinage actif
- Assistance au changement de voie
- Un pilote de trafic.
- Systèmes de stationnement automatisés
- Détection du point mort
Assurance qualité
- Conforme aux normes IPC-Classe 2
- Le format Gerber RS-274-X
- Disponibilité mondiale
- Test électrique à 100%.
Conclusion
Cette solution de PCB RO3003G2 représente l'avant-garde de la technologie radar automobile, combinant les matériaux avancés à haute fréquence de Rogers avec une fabrication de précision.Sa performance optimisée à 77 GHz le rend idéal pour les applications ADAS de nouvelle génération nécessitant un fonctionnement fiable dans des environnements difficiles.
