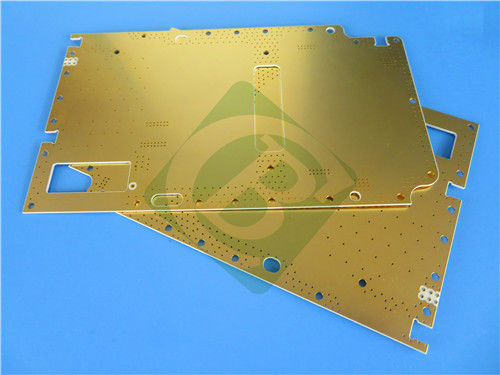

Ce circuit imprimé (PCB) premium à 2 couches utilise le matériau haute fréquence Rogers RO3210, spécialement conçu pour les applications RF et micro-ondes. Cette carte compacte de 16 mm x 8 mm offre une intégrité de signal et une stabilité thermique exceptionnelles, ce qui la rend idéale pour les systèmes de communication sans fil exigeants, les radars automobiles et les technologies satellitaires.
La structure de ce PCB se compose de :
- Couche de cuivre 1 : 35 μm (1 oz)
- Noyau RO3210 : 0,762 mm (30 mil)
- Couche de cuivre 2 : 35 μm (1 oz)
Détails du PCB
| Paramètre |
Spécification |
| Matériau de base |
RO3210 |
| Nombre de couches |
2 couches |
| Dimensions de la carte |
16 mm x 8 mm (±0,15 mm) |
| Trace/espace minimum |
4/7 mils |
| Taille de trou minimale |
0,3 mm |
| Via borgnes |
Non |
| Épaisseur de la carte finie |
0,8 mm |
| Poids Cu fini |
1 oz (1,4 mils) |
| Épaisseur du placage des vias |
20 μm |
| Finition de surface |
Or par immersion |
| Sérigraphie supérieure |
Blanc |
| Sérigraphie inférieure |
Non |
| Masque de soudure supérieur |
Vert |
| Masque de soudure inférieur |
Non |
| Tests électriques |
100 % testé avant expédition |
Caractéristiques et avantages du matériau RO3210
Propriétés diélectriques
Le stratifié RO3210 présente une constante diélectrique stable de 10,2 (±0,5), offrant des performances de signal constantes pour les applications haute fréquence nécessitant un contrôle précis de l'impédance.
Faibles caractéristiques de perte
Avec un facteur de dissipation ultra-faible de seulement 0,0027 à 10 GHz, le RO3210 minimise la perte d'énergie, ce qui le rend idéal pour les applications RF exigeantes telles que les radars automobiles et les systèmes 5G.
Performance thermique
Les valeurs CTE pour le RO3210 sont optimisées pour la fiabilité :
- Axe X : 13 ppm/°C
- Axe Y : 13 ppm/°C
- Axe Z : 34 ppm/°C
Ces mesures garantissent une excellente stabilité dimensionnelle sous contrainte thermique.
Avantages supplémentaires
- Haute conductivité thermique (0,81 W/mK)
- Classement d'inflammabilité UL-94 V0
- Excellente planéité de surface pour une gravure de précision
- Renforcement en fibre de verre tissée pour une rigidité mécanique
- Solution rentable pour la production en volume
Applications typiques
La polyvalence de ce PCB le rend adapté à diverses applications haute performance, notamment :
- Systèmes radar automobiles : prévention des collisions et régulateur de vitesse adaptatif
- Antennes satellites : GPS et récepteurs de diffusion directe
- Infrastructure sans fil : stations de base 5G et antennes microrubans
- Fonds de panier d'alimentation : systèmes de distribution à courant élevé
- Surveillance à distance : applications IoT et compteurs intelligents
- Systèmes de défense : performances fiables dans des environnements difficiles
Conformité et normes
Ce PCB est conforme aux normes IPC-Class-2, garantissant qu'il répond aux références de l'industrie en matière de fiabilité et de qualité. Les illustrations sont fournies au format Gerber RS-274-X, prêtes pour une intégration transparente dans les processus de fabrication.
Disponibilité mondiale
Ce PCB est disponible pour une expédition dans le monde entier, avec une livraison fiable aux fabricants et aux ingénieurs de toutes les régions.
Conclusion
Ce PCB RO3210 à 2 couches représente une solution haut de gamme pour les applications haute fréquence exigeantes. Ses propriétés matérielles exceptionnelles, son ingénierie de précision et son contrôle qualité rigoureux en font un excellent choix pour les ingénieurs développant des systèmes RF de pointe. Notre équipe technique est prête à vous aider pour vos besoins personnalisés - contactez-nous dès aujourd'hui pour discuter de vos besoins spécifiques en matière d'application.
