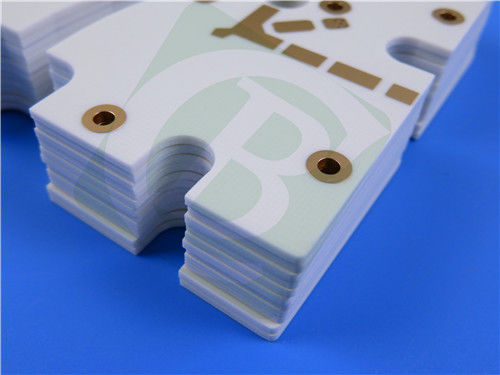

Nous vous présentons notre PCB rigide à deux couches, construit avec du matériau TFA615, un substrat de haute fréquence de qualité aérospatiale conçu pour des applications exigeantes.et propriétés mécaniques, il est conçu pour offrir une fiabilité dans des scénarios critiques tels que les équipements aérospatiaux et les systèmes radar.
Le stockage
Le coefficient d'élasticité de la couche de cuivre doit être supérieur à:
Le noyau du TFA615: 0,508 mm (20 mil)
Couche de cuivre_2: 35 μm
Détails des PCB
| Paramètre |
Spécification |
| Matériau de base |
TFA615 |
| Nombre de couches |
2 couches |
| Dimensions du tableau |
Le nombre de points de contact doit être supérieur ou égal à: |
| Traces/espace minimaux |
4/6 millilitres |
| Taille minimale du trou |
0.3 mm |
| Les voies aveugles |
Aucune |
| Épaisseur finie |
0.6 mm |
| Poids du cuivre |
couches extérieures de 1 oz (1,4 ml) |
| Par plaquage |
20 μm |
| Finition de surface |
Or par immersion |
| Filtres à soie |
Aucun (en haut/en bas) |
| Masque de soudure |
Aucun (en haut/en bas) |
| Contrôle de qualité |
Test électrique à 100% avant expédition |
Qu'est- ce qui rend le TFA615 unique?
À propos de la série TFA
Les substrats de la série TFA sont des composites céramiques en polytétrafluoroéthylène (PTFE), fabriqués sans tissu de fibre de verre traditionnel.résultant en des performances de qualité aérospatiale qui rivalisent avec les alternatives étrangèresCaractéristiques clés:
- Pas de tissu en fibre de verre, éliminant "l'effet fibre de verre" dans la propagation des ondes électromagnétiques
- mélange nano-céramique uniforme pour des performances de fréquence stables et une perte diélectrique minimale
- Faible anisotropie (X/Y/Z) et expansion thermique correspondant au cuivre
-Caractéristiques de température diélectrique stable
- Quatre options de constante diélectrique: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), 10,2 (TFA1020)
TFA615 Caractéristiques
-Constante diélectrique (Dk): 6,15 ± 0,12 à 10 GHz
- Facteur de dissipation: 0,0015 à 10 GHz; 0,0017 à 20 GHz
- CTE (de 55°C à 288°C): X=16 ppm/°C, Y=16 ppm/°C, Z=29 ppm/°C
- Conductivité thermique: 0,8 W/mk
- Absorption de l'humidité: 0,06%
Rating UL 94-V0
-Td (température de décomposition): 503°C
Applications idéales
- équipement aérospatial, engins spatiaux et systèmes de cabine
- Composants et antennes pour micro-ondes (y compris les types sensibles à la phase)
- les radars d'alerte précoce et les radars aériens
-Antennes à réseau phasé et réseaux de formation de faisceaux
- Systèmes de communication et de navigation par satellite
- Des amplificateurs de puissance.
Norme de conformité
Ce PCB TFA615 est strictement conforme aux normes IPC-Classe 2, assurant une qualité constante, une fiabilité,Les performances et les performances de toutes les unités sont essentielles pour répondre aux exigences rigoureuses des applications aérospatiales et à haute fréquence..
Format de l'œuvre
Pour faciliter l'intégration sans heurts de la production, les illustrations de ce PCB sont fournies au format Gerber RS-274-X,une norme de l'industrie largement acceptée qui simplifie les processus de fabrication et assure la précision de la fabrication.
Une portée mondiale
Nous offrons une disponibilité mondiale pour ce PCB haute performance, le rendant accessible aux ingénieurs, fabricants et organisations de toutes les régions.
Conclusion
Ce PCB avec TFA615 se distingue comme une solution de premier ordre pour les applications à haute fréquence et critiques.en faisant un choix polyvalent et fiable pour les projets où la performance et la fiabilité sont primordialesQue vous travailliez sur des communications par satellite ou des antennes à réseau en phase, ce PCB TFA615 offre la qualité et la cohérence nécessaires pour réussir dans les scénarios les plus exigeants.
