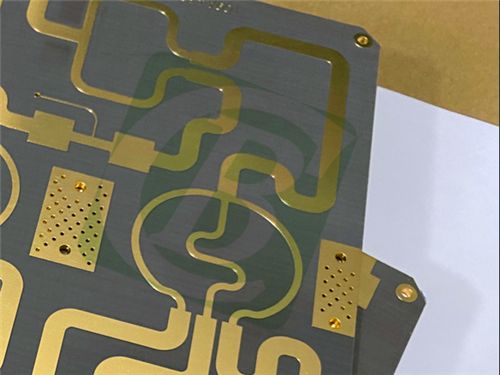

Découvrez notre PCB rigide à 2 couches, fabriqué avec le matériau TP1020—un substrat thermoplastique haute fréquence unique, conçu pour les applications exigeantes. Bénéficiant de performances diélectriques exceptionnelles et d'une grande fiabilité, il est conçu pour exceller dans des scénarios tels que les systèmes de navigation par satellite mondiaux et les antennes miniaturisées.
Détails du PCB
| Paramètre |
Spécification |
| Matériau utilisé |
TP1020 |
| Couches |
Double face |
| Taille |
31mm x 31mm = 1PCS (±0.15mm) |
| Trace/Espace le plus petit |
7/9 mils |
| Taille de trou la plus petite |
0.6mm |
| Via aveugles |
Non disponible |
| Épaisseur finale |
4.1mm |
| Poids du cuivre sur les couches externes |
1oz (1.4 mils) |
| Épaisseur du placage des vias |
20μm |
| Traitement de surface |
Or par immersion au nickel chimique (ENIG) |
| Sérigraphie |
Absent en haut et en bas |
| Masque de soudure |
Absent en haut et en bas |
| Assurance qualité |
Tests électriques à 100% avant expédition |
Structure des couches
Couche_cuivre_1: 35μm
Noyau TP1020: 4.0mm (157.5mil)
Couche_cuivre_2: 35μm
L'unicité du TP1020
Tout sur la série TP
Le matériau TP est un thermoplastique haute fréquence unique dans l'industrie. Sa couche diélectrique est composée de céramiques et de résine d'oxyde de polyphénylène (PPO), sans renfort en fibre de verre. En ajustant le rapport entre les céramiques et la résine PPO, la constante diélectrique peut être contrôlée avec précision. Le processus de production spécial lui confère d'excellentes performances diélectriques et une grande fiabilité.
TP est le matériau avec une surface lisse et sans placage de cuivre ; TP-1 a du cuivre d'un côté ; TP-2 a du cuivre des deux côtés. La constante diélectrique peut être choisie librement entre 3 et 25 en fonction des besoins du circuit, et elle reste stable. Les options courantes sont 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, avec des numéros de pièces comme TP300, TP440, TP600, TP1020, etc. Il a de faibles pertes diélectriques, qui augmentent un peu avec la fréquence, mais pas beaucoup jusqu'à 10 GHz.
Caractéristiques du TP1020
-Constante diélectrique (Dk): 10.2±0.2 à 10GHz
-Facteur de dissipation: 0.0012 à 10GHz
-Faible TCDK: -40 ppm/°C (-55°C à 150°C)
-CTE (-55°C à 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C
-Conductivité thermique: 0.67 W/mk
-Absorption d'humidité: 0.01%
-Classement UL 94-V0
Où il fonctionne le mieux
-Système de navigation par satellite mondial
-Systèmes embarqués sur missiles
-Technologie de fusée
-Antenne miniaturisée
Norme suivie :Ce PCB rigide à 2 couches TP1020 respecte strictement la norme IPC-Class-2, une référence largement reconnue dans l'industrie de la fabrication électronique.
Format de l'illustration :Le type d'illustration fourni pour ce PCB est Gerber RS-274-X, le format le plus couramment utilisé et largement accepté dans l'industrie des circuits imprimés.
Disponibilité :Ce PCB rigide à 2 couches TP1020 est disponible pour une expédition dans le monde entier, garantissant que les clients du monde entier peuvent accéder à ce produit de haute qualité.
Conclusion
En résumé, ce PCB TP1020 à 2 couches est une excellente solution pour les applications de précision à haute fréquence. Sa composition thermoplastique unique, sans fibre de verre, offre une grande stabilité diélectrique et de faibles pertes, et sa constante diélectrique personnalisable ajoute à sa polyvalence. Avec ses caractéristiques solides et son ingénierie soignée, le PCB TP1020 est prêt à relever les défis des applications avancées à haute fréquence.
