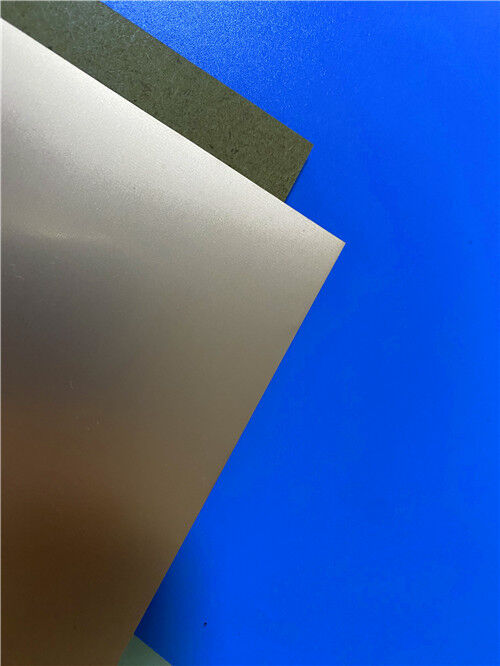

Stratifié cuivré RF F4BTMS220

description de

Numéro de pièce:

F4BTMS220

Épaisseur du stratifié:

0,09 mm 0,127 mm 0,254 mm 0,508 mm 0,635 mm 0,762 mm 0,787 mm 1,016 mm 1,27 mm 1,5 mm 1,524 mm 1,575

Taille du stratifié:

18"X12"(457X305mm); 18"X24"(457X610mm); 24"X36"(610X920mm)

Poids du cuivre:

0,5 once (0,018 mm) 1 once (0,035 mm)

Mettre en évidence:

Stratifié cuivré RF

Stratifié cuivré F4BTMS220

Carte cuivrée haute fréquence

La série F4BTMS représente une mise à niveau avancée de la série F4BTM. S'appuyant sur la conception fondamentale de son prédécesseur, elle intègre des avancées technologiques cruciales tant dans la formulation des matériaux que dans les processus de fabrication. Le matériau est imprégné d'une forte concentration de céramiques et renforcé par un tissu de fibre de verre ultra-mince et ultra-fin—des optimisations qui offrent des améliorations substantielles des performances globales et une plage de constante diélectrique étendue. En conséquence, il est qualifié de matériau de qualité aérospatiale, de haute fiabilité, capable de remplacer directement les alternatives étrangères comparables.

Une combinaison synergique d'un renforcement minimal en tissu de fibre de verre ultra-mince/ultra-fin et de nano-céramiques spéciales à charge élevée et uniformément dispersées, mélangées à de la résine de polytétrafluoroéthylène (PTFE), atténue efficacement l'effet de la fibre de verre pendant la transmission des ondes électromagnétiques et réduit les pertes diélectriques. Au-delà de ces avantages, le matériau présente une stabilité dimensionnelle améliorée, une anisotropie réduite sur les axes X/Y/Z, des capacités de fréquence de fonctionnement élevées, une rigidité diélectrique améliorée et une conductivité thermique accrue. Il présente également un excellent faible coefficient de dilatation thermique (CTE) et des propriétés diélectriques constantes sur les variations de température.

Équipé en standard d'une feuille de cuivre à profil bas RTF, le F4BTMS220 minimise les pertes de conducteurs tout en assurant une résistance au pelage exceptionnelle. Il est compatible avec les substrats en cuivre et en aluminium, et les circuits imprimés (PCB) fabriqués à partir de ce matériau peuvent être traités en utilisant des techniques de fabrication de stratifiés PTFE conventionnelles. Bénéficiant de caractéristiques mécaniques et physiques supérieures, le stratifié est bien adapté à la production de PCB multicouches, multicouches haute densité et de fond de panier. Il offre également une excellente aptitude au traitement pour les exigences de fabrication complexes telles que le perçage de vias denses et le traçage de lignes fines.

Caractéristiques du produit

Tolérance de constante diélectrique serrée et excellente cohérence entre les lots
Très faible perte diélectrique
Constante diélectrique stable et faibles valeurs de perte aux fréquences de fonctionnement jusqu'à 40 GHz, répondant aux exigences des applications sensibles à la phase
Coefficients de température supérieurs pour la constante diélectrique et la perte diélectrique, assurant une stabilité fiable de la fréquence et de la phase sur la plage de température de -55 °C à 150 °C
Résistance exceptionnelle aux radiations ; maintient des propriétés diélectriques et physiques stables même après une exposition aux doses de radiation spécifiées
Faible performance de dégazage ; conforme aux exigences de dégazage sous vide aérospatial lorsqu'il est testé conformément aux protocoles standard pour la volatilité des matériaux dans des conditions de vide
Faible coefficient de dilatation thermique (CTE) dans les directions X/Y/Z, garantissant la stabilité thermique dimensionnelle et l'intégrité des vias en cuivre
Conductivité thermique améliorée, ce qui le rend idéal pour les scénarios d'application à haute puissance
Stabilité dimensionnelle supérieure
Faible taux d'absorption d'eau

Applications typiques

Équipement aérospatial, y compris les systèmes embarqués et spatiaux
Composants micro-ondes et radiofréquences (RF)
Systèmes radar, en particulier les radars militaires
Réseaux d'alimentation
Antennes sensibles à la phase et antennes réseau phasées
Systèmes de communication par satellite, etc.

Caractéristiques du produit	Conditions d'essai	Unité	F4BTMS220
Constante diélectrique (Typique)	10GHz	/	2.2
Tolérance de la constante diélectrique	/	/	±0.02
Constante diélectrique (Conception)	10GHz	/	2.2
Tangente de perte (Typique)	10GHz	/	0.0009
	20GHz	/	0.0010
	40GHz	/	0.0013
Coefficient de température de la constante diélectrique	-55 º~150ºC	PPM/℃	-130
Résistance au pelage	Cuivre RTF 1 OZ	N/mm	>2.4
Résistivité volumique	Condition standard	MΩ.cm	≥1×10^8
Résistivité de surface	Condition standard	MΩ	≥1×10^8
Rigidité électrique (direction Z)	5KW,500V/s	KV/mm	>26
Tension de claquage (direction XY)	5KW,500V/s	KV	>35
Coefficient de dilatation thermique (direction X, Y)	-55 º~288ºC	ppm/ºC	40, 50
Coefficient de dilatation thermique (direction Z)	-55 º~288ºC	ppm/ºC	290
Contrainte thermique	260℃, 10s,3 fois	/	Pas de délaminage
Absorption d'eau	20±2℃, 24 heures	%	0.02
Densité	Température ambiante	g/cm3	2.18
Température de fonctionnement à long terme	Chambre haute-basse température	℃	-55～+260
Conductivité thermique	Direction Z	W/(M.K)	0.26
Inflammabilité	/	UL-94	V-0
Composition du matériau	/	/	PTFE,Ultra-mince et ultra-fine (quartz) fibre de verre.
