RT à grande vitesse/duroïde 5880 Laminat plaqué au cuivre

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

RT / Duroid 5880

Épaisseur du stratifié:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,016 mm 1,575 mm 3,175 mm

Taille du stratifié:

18"X12"(457X305mm); 18"X24"(457X610mm);

Poids du cuivre:

0,5 once (0,018 mm) 1 once (0,035 mm)

Mettre en évidence:

Laminat RT/duroïde 5880 à grande vitesse

Laminé plaqué en cuivre avec garantie

NT1déroulement de l'eau

Description du produit

Les stratifiés RT/duroid® 5880, composés de composites PTFE renforcés de microfibres de verre, sont conçus pour les circuits en ruban et en microruban de haute précision. Leurs microfibres orientées de manière aléatoire garantissent une uniformité exceptionnelle de la constante diélectrique, qui reste constante sur les panneaux de production et sur une large gamme de fréquences.

Avec un faible facteur de dissipation, le RT/duroid 5880 fonctionne de manière fiable dans la bande Ku et les fréquences supérieures. Le matériau est facile à couper, à cisailler et à usiner, et résiste aux solvants et réactifs courants utilisés dans la gravure et le placage des circuits.

Les stratifiés standard sont fournis avec du cuivre électrodéposé (½ à 2 oz/ft² ou 8 à 70 µm) ou du cuivre EDC traité en sens inverse des deux côtés. Un placage en feuille de cuivre laminé est disponible pour les applications électriques plus exigeantes, et un placage avec une plaque en aluminium, en cuivre ou en laiton peut également être spécifié.

Lors de la commande, veuillez spécifier l'épaisseur diélectrique, la tolérance, le type de feuille de cuivre (laminée, électrodéposée ou traitée en sens inverse) et le poids de la feuille.

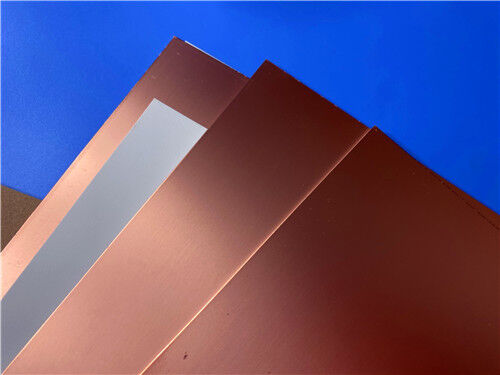

RT à grande vitesse/duroïde 5880 Laminat plaqué au cuivre 0

Caractéristiques :
- Constante diélectrique la plus faible de l'industrie
- Faible coefficient de dilatation thermique (CTE) selon l'axe Z
- Léger / faible densité
- Propriétés électriques stables sur une large gamme de fréquences

Applications typiques :
- Systèmes d'antennes aéroportées
- Réseaux d'alimentation légers
- Systèmes radar militaires
- Systèmes de guidage de missiles
- Antennes radio numériques point à point

Valeur typique du RT/duroid 5880
Propriété	RT/duroid 5880		Direction	Unités	Condition	Méthode d'essai
Constante diélectrique, εProcess	2.20 2.20±0.02 spéc.		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante diélectrique, εDesign	2.2		Z	N/A	8GHz à 40 GHz	Méthode de la différence de longueur de phase
Facteur de dissipation, tanδ	0.0004 0.0009		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coefficient thermique de ε	-125		Z	ppm/℃	-50℃ à 150℃	IPC-TM-650 2.5.5.5
Résistivité volumique	2 x 10⁷		Z	Mohm cm	C/96/35/90	ASTM D 257
Résistivité de surface	3 x 10⁷		Z	Mohm	C/96/35/90	ASTM D 257
Chaleur spécifique	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Calculé
Module d'élasticité	Test à 23℃	Test à 100℃	N/A	MPa(kpsi)	A	ASTM D 638
	1070(156)	450(65)	X
	860(125)	380(55)	Y
Contrainte ultime	29(4.2)	20(2.9)	X
Contrainte ultime	27(3.9)	18(2.6)	Y
Allongement à la rupture	6	7.2	X	%
Allongement à la rupture	4.9	5.8	Y	%
Module de compression	710(103)	500(73)	X	MPa(kpsi)	A	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Contrainte ultime	27(3.9)	22(3.2)	X
	29(5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Allongement à la rupture	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Absorption d'humidité	0.02		N/A	%	0.62"(1.6mm) D48/50	ASTM D 570
Conductivité thermique	0.2		Z	W/m/k	80℃	ASTM C 518
Coefficient de dilatation thermique	31 48 237		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Td	500		N/A	℃ TGA	N/A	ASTM D 3850
Densité	2.2		N/A	gm/cm3	N/A	ASTM D 792
Pelage du cuivre	31.2(5.5)		N/A	Pli(N/mm)	Feuille EDC 1oz(35mm) après flottement à la soudure	IPC-TM-650 2.4.8
Inflammabilité	V-0		N/A	N/A	N/A	UL 94
Compatible avec les procédés sans plomb	Oui		N/A	N/A	N/A	N/A

RT à grande vitesse/duroïde 5880 Laminat plaqué au cuivre 1
