Laminat revêtu de cuivre à haute vitesse DiClad 880

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

Diclad 880

Épaisseur du stratifié:

0,508 mm 0,762 mm 1,524 mm

Taille du stratifié:

12"X18"(305X457mm); 18"X12"(457X305mm); 18"X24"(457X610mm); 24"X1

Poids du cuivre:

0,5 once (0,018 mm) 1 once (0,035 mm)

Mettre en évidence:

Laminat à haute vitesse DiClad 880

Laminé plaqué en cuivre avec garantie

Laminé à haute fréquence DiClad 880

Description du produit

Les stratifiés DiClad 880 sont des substrats composites tissés en fibre de verre/PTFE conçus pour les circuits imprimés.Ces stratifiés offrent un éventail d'options, allant de la constante diélectrique et du facteur de dissipation les plus bas disponibles à des versions plus renforcées avec une stabilité dimensionnelle améliorée..

Le renforcement en fibre de verre tissée dans les matériaux DiClad offre une stabilité dimensionnelle supérieure par rapport aux stratifiés en PTFE en fibre de verre non tissée avec des constantes diélectriques similaires.Le procédé contrôlé de Rogers pour le revêtement et l'alignement des couches de tissu en fibre de verre permet une plus large sélection de constantes diélectriques et assure une uniformité exceptionnelle de la constante diélectrique.

Les stratifiés DiClad 880 sont idéaux pour les applications nécessitant des performances électriques précises, telles que les filtres, les coupleurs et les amplificateurs à faible bruit, où l'uniformité diélectrique est essentielle.Ils sont également bien adaptés pour les diviseurs de puissance et les combinateurs., où une faible perte de signal est critique.

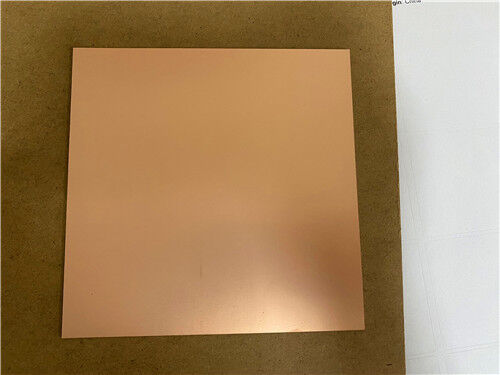

Laminat revêtu de cuivre à haute vitesse DiClad 880 0

Caractéristiques et avantages:
- Tangente de perte extrêmement faible
- Excellente stabilité dimensionnelle
- Uniformité des performances du produit
- Propriétés électriques stables à travers les fréquences
- Des performances mécaniques constantes
- Excellente résistance chimique

Applications typiques:
- Réseaux d'alimentation radar militaires
- Réseaux commerciaux de réseaux de réseau en phase
- Antennes de station de base à faible perte
- Systèmes de guidage de missiles
- Antennes radio numériques
- Filtres, couples et amplificateurs à faible bruit (LNA)

Propriétés	Pour les appareils à commande numérique	Unités	Conditions d'essai	Méthode d'essai
Propriétés électriques	-	-	-	-
Constante diélectrique (10 GHz)	2.17, 2.20	-	Le système de freinage doit être équipé d'un dispositif de freinage.	Le code IPC TM-650 [2.5.5.5](2.5.5.5)
Constante diélectrique (1 MHz)	2.17, 2.20	-	23 ̊C @ 50% RH à 1 MHz	Le code IPC TM-650 [2.5.5.3](2.5.5.3)
Facteur de dissipation (10 GHz)	0.0009	-	Le système de freinage doit être équipé d'un dispositif de freinage.	Le code IPC TM-650 [2.5.5.5](2.5.5.5)
Facteur de dissipation (1 MHz)	0.0008	-	23 ̊C @ 50% RH à 1 MHz	Le code IPC TM-650 [2.5.5.3](2.5.5.3)
Coefficient thermique de la constante diélectrique	- 160	en ppm/ ̊C	-10 à 140 ̊C 10 GHz	Le code IPC TM-650 [2.5.5.5](2.5.5.5)
Résistance au volume	1.4 x 109	MΩ-cm	C96/35/90	Le code IPC TM-650 [2.5.17.1](2.5.17.1)
Résistance de surface	2.9 x 106	MΩ	C96/35/90	Le code IPC TM-650 [2.5.17.1](2.5.17.1)
Décomposition diélectrique	> 45	KV	D48/50	Pour l'utilisation dans les machines à coudre
Résistance à l'arc	> 180	-	-	Pour l'utilisation dans les machines à coudre
Propriétés thermiques	-	-	-	-
Coefficient de dilatation thermique - x	25	en ppm/ ̊C	-50 °C à 150 °C	IPC TM-650 2. Les produits de base sont les suivants:4.41
Coefficient de dilatation thermique - y	34	en ppm/ ̊C	-50 °C à 150 °C	IPC TM-650 2. Les produits de base sont les suivants:4.41
Coefficient de dilatation thermique - z	252	en ppm/ ̊C	-50 °C à 150 °C	IPC TM-650 2. Les produits de base sont les suivants:4.24
Conductivité thermique	0.25	Le montant de l'aide est fixé à la valeur de l'aide.	-	Pour l'utilisation dans les machines de traitement de l'air
Propriétés mécaniques	-	-	-	-
Résistance à la peau de cuivre	14	Pounds/in	10s @288 ̊C 35 μm de feuille	IPC TM-650 2. Les produits de base sont les suivants:4.8
Module du jeune	267, 202	KPSI	23 ̊C @ 50% de la température ambiante	Pour l'aéronef
Résistance à la traction (MD, CMD)	8.1, 7.5	KPSI	23 ̊C @ 50% de la température ambiante	Pour l'utilisation dans les machines à coudre
Module de compression	237	KPSI	23 ̊C @ 50% de la température ambiante	Pour les appareils de traitement de l'air
Module flexible	357	KPSI	23 ̊C @ 50% de la température ambiante	Pour l'utilisation dans les machines à coudre
Propriétés physiques	-	-	-	-
Intégrabilité	V-0	-	C48/23/50 et C168/70	Les produits
Absorption de l'humidité	0.02	%	E1/105+D24/23	Le code IPC TM-650 [2.6.2.2](2.6.2.2)
Densité	2.23	g/cm3	C24/23/50 Méthode A	Pour les appareils à commande numérique
La NASA dégagée	-	-	-	-
Perte de masse totale	0.01	%	125°C, ≤ 10−6 torr	Les données sont fournies par la NASA SP-R-0022
Les volatiles collectés	0.01	%	125°C, ≤ 10−6 torr	Les données sont fournies par la NASA SP-R-0022
La vapeur d'eau récupérée	0.0	%	125°C, ≤ 10−6 torr	Les données sont fournies par la NASA SP-R-0022

Laminat revêtu de cuivre à haute vitesse DiClad 880 1
