Lamière de tôle recouverte de cuivre IsoClad 917 RF

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

IsoClad 917

Épaisseur du stratifié:

0,787 mm 1,575 mm

Taille du stratifié:

12"X18"(305X457mm); 24"X18"(610X457mm) ;

Poids du cuivre:

0,5 once (0,018 mm) 1 once (0,035 mm)

Mettre en évidence:

Plaque de stratification RF en cuivre

feuille laminée IsoClad 917

Laminé plaqué en cuivre avec garantie

Description du produit

Les stratifiés IsoClad 917 sont des composites en fibre de verre/PTFE non tissés conçus pour les substrats de circuits imprimés.Leur renforcement non tissé les rend bien adaptés aux applications où le circuit final doit être formé ou plié, comme dans les antennes conformes ou "enveloppantes".

En utilisant des fibres plus longues et un procédé de fabrication exclusif,Les stratifiés IsoClad offrent une plus grande stabilité dimensionnelle et une uniformité constante diélectrique supérieure par rapport à d'autres matériaux en fibre de verre non tissée/PTFE ayant des propriétés diélectriques similaires.

Laminés IsoClad 917 (Er=2).17, 2.20) présentent un faible rapport fibre de verre/PTFE, offrant la plus faible constante diélectrique disponible et le facteur de dissipation possible avec un composite PTFE et fibre de verre.

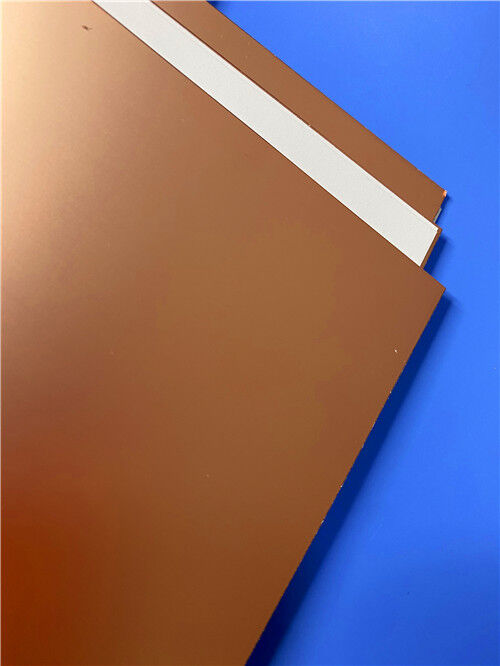

Lamière de tôle recouverte de cuivre IsoClad 917 RF 0

Caractéristiques:
-Armure en fibre de verre non tissée
- Faible constante diélectrique
- Une très faible perte de signal.

Les avantages:
- Plus souple que les stratifiés tissés en fibre de verre
- Propriétés électriques hautement isotropes dans les axes X, Y et Z

Applications typiques:
- Des antennes conformes
- Circuits à bande et micro-bandes
- Systèmes de guidage de missiles
- Systèmes de radar et de guerre électronique

Les biens immobiliers	IsoClad 917 est utilisé.	Condition	Méthode d'essai
Constante diélectrique @ 10 GHz	2.17, 2.20	C23/50	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation @ 10 GHz	0.0013	C23/50	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Coefficient thermique de l'Er (ppm/°C)	-157	-10°C à +140°C	IPC TM-650 2. Les produits de base sont les suivants:5.5.5 Adapté
Résistance à l'écaillage (lbs.par pouce)	10	Après la thermique	IPC TM-650 2. Les produits de base sont les suivants:4.8
Résistance au volume (MΩ-cm)	1.5 x 10¹⁰	C96/35/90	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface (MΩ)	1.0 x 10⁹	C96/35/90	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance à l'arc (secondes)	> 180	D48/50	Pour l'utilisation dans les machines à coudre
Module de traction (kpsi)	133, 120	A, 23°C	Pour l'aéronef
Résistance à la traction (kpsi)	4.3, 3.8	A, 23°C	Pour l'utilisation dans les machines à coudre
Module de compression (kpsi)	182	A, 23°C	Pour les appareils de traitement de l'air
Module de flexion (kpsi)	213	A, 23°C	Pour l'aéronef
Décomposition diélectrique (kv)	> 45	D48/50	Pour l'utilisation dans les machines à coudre
Densité (g/cm3)	2.23	A, 23°C	ASTM D-792 Méthode A
Absorption de l'eau (%)	0.04	E1/105 + D24/23	Le produit doit être présenté sous forme d'un produit chimique.7.7 IPC TM-650 2. Les produits de base sont les suivants:6.2.2
Coefficient de chaleur		0°C à 100°C	IPC TM-650 2. Les produits de base sont les suivants:4.24
Expansion (ppm/°C)			Mettler 3000
Axe X	46		Pour les appareils de traitement des eaux usées
Axe Y	47		Analyseur
Axe Z	236
Conductivité thermique (W/mK)	0.263	100°C	Pour l'utilisation dans les machines à coudre
Dégazage		125°C, ≤ 10^{- 6}torrent
Perte de masse totale (%)	0.02		Maximum de 1,00%
Rassemblé Volatile	0.00		Maximum de 0,10%
Matériau condensé (%)
Récupération de la vapeur d'eau (%)	0.02
Condensat visible (±)	- Je ne sais pas.
Intégrabilité	Répond aux exigences de Le produit doit être présenté dans la boîte de conserve.	C48/23/50, E24/125 Le produit est présenté sous forme de	UL 94 Brûlure verticale IPC TM-650 2.3.10

Lamière de tôle recouverte de cuivre IsoClad 917 RF 1
