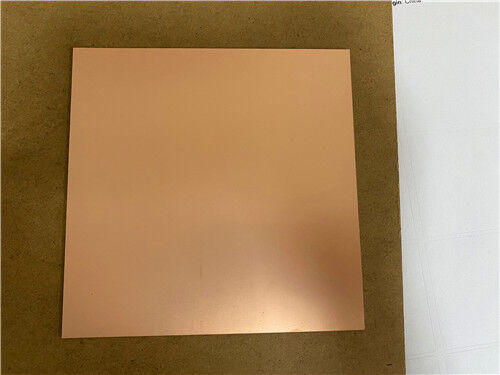

TLY-5 Matériau PCB laminé revêtu de cuivre

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

Le TLY-5

Épaisseur du stratifié:

0,089 mm 0,127 mm 0,191 mm 0,254 mm 0,508 mm 0,762 mm 1,524 mm 3,175 mm

Taille du stratifié:

12X18 pouces, 16X18 pouces, 18X24 pouces, 16X36 pouces, 24X36 pouces, 18X48 pouces

Poids du cuivre:

0,5 once (0,018 mm) 1 once (0,035 mm)

Mettre en évidence:

Laminat plaqué en cuivre TLY-5

Laminat de cuivre

matériau de PCB

Description du produit

Les stratifiés TLY-5 sont fabriqués avec des substrats en fibre de verre tissés ultra-légers, offrant une stabilité dimensionnelle supérieure par rapport aux composites PTFE renforcés de fibres hachées.La matrice de fibres tissées inhérente au TLY-5 confère une robustesse mécanique accrue au stratifié, ce qui le rend bien adapté aux environnements de production à volume élevé.ce matériau est idéalement conçu pour les systèmes de radar automobile à 77 GHz et un large éventail d'autres applications d'antenne à ondes millimétriques.

Des essais de validation OEM comparatifs menés à 77 GHz ▌en comparant le TLY-5 légèrement renforcé à son homologue le plus proche renforcé en fibres hachées ▌ont vérifié la compatibilité avec le dépôt,d'une épaisseur d'environ 0,8 mmLe principal avantage concurrentiel réside dans les rendements de fabrication nettement plus élevés du TLY-5.

Le TLY-5 présente une constante diélectrique (Dk) de 2,17 ̊2.40Pour la plupart des épaisseurs disponibles, la valeur Dk peut être ajustée à n'importe quel point de cet intervalle, avec une tolérance étroite de ± 0.02À 10 GHz, le matériau présente un facteur de dissipation (Df) d'environ 0.0009, une performance exceptionnelle dans la catégorie des matériaux à faible teneur en Dk.

TLY-5 Matériau PCB laminé revêtu de cuivre 0

Les principaux avantages

Stabilité dimensionnelle exceptionnelle
Facteur de dissipation faible, leader du secteur
Résistance élevée à la pellicule
Absorption minimale de l'humidité
Constante diélectrique uniforme et constante
D'une épaisseur n'excédant pas 10 mm

Applications typiques

Systèmes de radar automobile
Infrastructure des communications par satellite et cellulaire
Amplificateurs de puissance
Blocs à faible bruit (LNB), amplificateurs à faible bruit (LNA), convertisseurs à faible bruit (LNC)
Aérospatiale et avionique
Systèmes à bande Ka, E et W
Antennes à réseau phasé et filtres/coupleurs RF

VALUES typiques
Les biens immobiliers	Méthode d'essai	Unité	Valeur	Unité	Valeur
DK à 10 GHz	IPC-650 2.5.5.5		2.2		2.2
Df à 10 GHz	IPC-650 2.5.5.5		0.0009		0.0009
Absorption de l'humidité	IPC-650 2.6.2.1	%	0.02	%	0.02
Décomposition diélectrique	IPC-650 2.5.6	KV	> 45	KV	> 45
Résistance diélectrique	Pour les appareils à commande numérique	V/mil	2,693	V/mil	106,023
Résistance au volume	IPC-650 2.5.17.1 ((après température élevée.)	Mohms/cm	1010	Mohms/cm	1010
Résistance au volume	IPC-650 2.5.17.1 (après humidité)	Mohms/cm	1010	Mohms/cm	109
Résistance de surface	IPC-650 2.5.17.1 ((après température élevée.)	Je vous en prie.	108	Je vous en prie.	108
Résistance de surface	IPC-650 2.5.17.1 (après humidité)	Je vous en prie.	108	Je vous en prie.	108
Résistance à la souplesse (MD)	IPC-650 2.4.4	PSI	14,057	N/mm2	96.91
Résistance à la souplesse (CD)	IPC-650 2.4.4	PSI	12,955	N/mm2	89.32
Résistance à l'écaillage ((1⁄2 oz de cuivre)	IPC-650 2.4.8	Poids par pouce	11	N/mm	1.96
Résistance à l'écaillage ((1 once.CL1 cuivre)	IPC-650 2.4.8	Poids par pouce	16	N/mm	2.86
Résistance à l'écaillage ((1 oz..CV1 cuivre)	IPC-650 2.4.8	Poids par pouce	17	N/mm	3.04
Résistance à la peau	IPC-650 2.4.8 (après température élevée)	Poids par pouce	13	N/mm	2.32
Le Module de Young.	ASTM D 3039/IPC-650 2. le produit est soumis à un contrôle de qualité.4.19	PSI	1.4 x 10⁶	N/mm²	9.65 x 10³
Ratio de Poisson (MD)	ASTM D 3039/IPC-650 2. le produit est soumis à un contrôle de qualité.4.19		0.21		0.21
Conductivité thermique	Pour l'utilisation dans les machines à coudre	R/M*K	0.22	R/M*K	0.22
Stabilité dimensionnelle	IPC-650 2.4.39 (en moyenne après cuisson et stress thermique)	en mils/pouce	- Je ne sais pas.038		- Je ne sais pas.038
Stabilité dimensionnelle (CD, 10 mil)	IPC-650 2.4.39 (en moyenne après cuisson et stress thermique)	en mils/pouce	- Je ne sais pas.031		- Je ne sais pas.031
Densité ((Gravité spécifique)	Pour l'utilisation dans les machines de traitement de l'air	g/cm3	2.19	g/cm³	2.19
CTE ((axe X)) ((25 à 260°C)	Pour l'utilisation de l'unité de mesure de la valeur de la valeur ajoutée	en ppm/°C	26	en ppm/°C	26
CTE ((axe Y)) ((25 à 260°C)	Pour l'utilisation de l'unité de mesure de la valeur de la valeur ajoutée	en ppm/°C	15	en ppm/°C	15
L'axe CTE ((Z)) ((25 à 260°C)	Pour l'utilisation de l'unité de mesure de la valeur de la valeur ajoutée	en ppm/°C	217	en ppm/°C	217
NASA dégagement de gaz (%) TML			0.01		0.01
NASA dégagement de gaz (%) CVCM			0.01		0.01
NASA dégagement de gaz ((% WVR)			0.00		0.00
Classification de la flammabilité UL-94	L'utilisation de l'équipement		V-0		V-0

TLY-5 Matériau PCB laminé revêtu de cuivre 1
