Feuille de stratifié plaquée cuivre de matière première de carte PCB F4BME220

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

F4BME220

Épaisseur du stratifié:

0,1 mm 0,127 mm 0,2 mm 0,25 mm 0,5 mm 0,508 mm 0,762 mm 0,8 mm 1,0 mm 1,5 mm 1,524 mm 1,575 mm 2,0 m

Taille du stratifié:

460x610mm, 500x600mm, 850x1200mm, 914x1220mm, 1000x1200mm, 300x250mm, 350x380mm, 500x500mm, 840x840m

Poids du cuivre:

0,5 once (0,018 mm), 1 once (0,035 mm)

Mettre en évidence:

Feuille de stratifié plaquée cuivre F4BME220

stratifié de cuivre de matière première de carte PCB

stratifié plaqué de cuivre avec la garantie

Description du produit

Le F4BME220 est fabriqué par des procédés précis utilisant du tissu en fibre de verre, de la résine de polytétrafluoroéthylène (PTFE) et du film PTFE.comprenant une plage de constantes diélectriques plus large, une perte diélectrique plus faible, une résistance à l'isolation plus élevée et une stabilité accrue, ce qui en fait une alternative viable aux produits internationaux comparables.

Les couches diélectriques de F4BM220 et F4BME220 sont identiques, mais elles utilisent des feuilles de cuivre différentes: F4BM220 utilise une feuille de cuivre ED et est destinée à des applications où le PIM n'est pas spécifié;Le F4BME220 utilise une feuille de cuivre RTF traitée inversement, offrant d'excellentes performances PIM, un contrôle de circuit plus précis et une perte de conducteur réduite.

Les deux F4BM220 et F4BME220 permettent un réglage précis de la constante diélectrique en modifiant le rapport entre PTFE et tissu en fibre de verre.Cette optimisation permet une faible perte de signal tout en améliorant la stabilité dimensionnelleUne constante diélectrique plus élevée correspond à une plus grande teneur en fibre de verre, ce qui entraîne une meilleure stabilité dimensionnelle, un coefficient de dilatation thermique plus faible,amélioration des caractéristiques de dérive de température, et une augmentation modérée de la perte diélectrique.

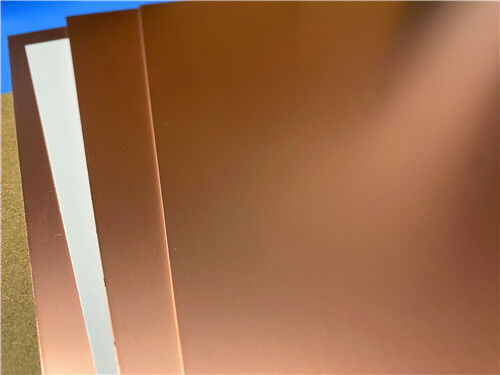

Feuille de stratifié plaquée cuivre de matière première de carte PCB F4BME220 0

Caractéristiques du produit:

Options de constante diélectrique (Dk) de 2,17 à 3.0, avec personnalisation disponible
Caractéristiques de faible perte
Le F4BME avec feuille de cuivre RTF offre d'excellentes performances PIM
Variété de dimensions pour réduire les déchets et les coûts des matériaux
Résistant aux rayonnements avec faible dégazage
Commercialement disponible en volume à un prix compétitif

Applications typiques:

Systèmes à micro-ondes, RF et radar
Les appareils pour le transfert de phase et les composants passifs
Autres appareils pour la fabrication de lampes
Réseaux d'alimentation et antennes à réseau phasé
Appareils de communication par satellite et stations de base

Paramètres techniques du produit				Modèle de produit et fiche de données
Caractéristiques du produit		Conditions d'essai	Unité	Le numéro d'immatriculation du véhicule:
Constante diélectrique (typique)		10 GHz	/	2.2
Tolérance constante diélectrique		/	/	± 0.04
Tangente de perte (typique)		10 GHz	/	0.001
Tangente de perte (typique)		20 GHz	/	0.0014
Coefficient de température constante diélectrique		-55°C à 150°C	PPM/°C	-142 ans
Résistance à la pellicule		1 OZ F4BM	N/mm	> 1.8
Résistance à la pellicule		1 OZ F4BME	N/mm	> 1.6
Résistance au volume		Condition standard	MΩ.cm	≥ 6 × 10 ^ 6
Résistance de surface		Condition standard	MΩ	≥ 1 × 10^6
Résistance électrique (direction Z)		5 kW,500 V/s	KV/mm	> 23
Voltage de rupture (direction XY)		5 kW,500 V/s	KV	> 30 ans
Coefficient de dilatation thermique	Direction XY	-55 °C à 288 °C	ppm/oC	25, 34
Coefficient de dilatation thermique	Direction Z	-55 °C à 288 °C	ppm/oC	240
Stress thermique		260°C, 10 secondes, 3 fois		Pas de délamination
Absorption de l'eau		20 ± 2 °C, 24 heures	%	≤ 008
Densité		Température ambiante	g/cm3	2.18
Température de fonctionnement à long terme		Chambre à haute et basse température	°C	-55 ¢ + 260
Conductivité thermique		Direction Z	Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane:	0.24
Le PIM		Uniquement applicable au F4BME	dBc	≤ 159
Intégrabilité		/	L'utilisation de l'équipement	V-0
Composition du matériau		/	/

Feuille de stratifié plaquée cuivre de matière première de carte PCB F4BME220 1
